Описание 2ТРМ1 двухканальный регулятор с универсальным входом

2ТРМ1 двухканальный регулятор с универсальным входом


Обновление линейки 2ТРМ1
В продажу поступил обновленный измеритель-регулятор двухканальный ОВЕН 2ТРМ1 в корпусе Щ11.
Новый ОВЕН 2ТРМ1-Щ11 полностью повторяет функции выпускаемых 2ТРМ1 в корпусах Щ1, Щ2, Н, Д и имеет ряд преимуществ:
  1. Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20мА) и напряжения (0…1В, -50…+50мВ) период опроса входа составляет 0.1сек. Это позволяет использовать 2ТРМ1 для измерения высоко динамичных видов сигналов, например давления;
  2. Съемный клеммник. Новый корпус прибора Щ11 имеет съёмный клеммник, что существенно облегчает монтаждемонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т.д.;
  3. Внешний компенсатор холодных концов термопары. На второй вход 2ТРМ1-Щ11 можно подключить датчик, который будет измерять температуру холодных концов термопары, и эта величина будет использоваться при компенсации. Эта функция позволяет отказаться от использовании дорогостоящих термокомпенсационных проводов при работе термоэлектрическими преобразователями (термопарами) подключенными к первому входу.
Назначение
Терморегулятор ОВЕН 2ТРМ1 предназначен для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).
Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.
Основные функции измерителя двухканального ОВЕН 2ТРМ1
  • Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
  • Два канала регулирования или регистрации входной величины:
    • двухпозиционное регулирование
    • аналоговое П-регулирование
    • регистрация на токовом выходе 4...20 мА
  • Цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа
  • Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода)
  • Вычисление разности двух измеряемых величин и ее индикация (например, для поддержания влажности психрометрическим методом)
  • Импульсный источник питания 90...245 В 47...63 Гц или 20...375 В постоянного тока (номинальное 24 В)*
  • Встроенный источник питания 24В для активных датчиков, выходных аналоговых устройств (ЦАП) и др. во всех модификациях прибора
  • Программирование кнопками на лицевой панели прибора
  • Сохранение настроек при отключении питания
  • Защита настроек от несанкционированных изменений
*только для приборов в корпусе Щ11
Главные преимущества нового 2ТРМ1
Улучшенная помехоустойчивость новый 2ТРМ 1 полностью соответствует требованиям
 ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной
 совместимости для оборудования класса А (для
промышленных зон) с критерием качества
функционирования А
Повышенная надежность наработка на отказ составляет 100 000 часов
Повышенная точность измерений погрешность измерений не превышает 0,15 %
(при классе точности 0,25/0,5)
Увеличенный межповерочный интервал межповерочный интервал – 3 года
Увеличенный срок гарантии гарантийный срок обслуживания нового
2ТРМ 1 составляет 5 лет
Улучшенные показатели климатического исполнения допустимый диапазон рабочих температур
 от –20 до +50 °С
Универсальный вход прибор поддерживает все наиболее
 распространенные типы датчиков
Все возможные типы выходных устройств Р – э/м реле
К – транзисторная оптопара
С – симисторная оптопара
И – ЦАП «параметр – ток 4...20 мА»
У – ЦАП «параметр – напряжение 0...10 В»
Т – выход для управления твердотельным реле
Расширенный диапазон напряжений питания 90...245 В частотой 47...63 Гц
Встроенный источник питания 24 В во всех модификациях нового ТРМ1 для питания активных датчиков, выходных
аналоговых устройств  (ЦАП) или других
 низковольтных цепей АСУ

Технические характеристики

Напряжение питания переменного тока ~90…245 В
Напряжение постоянного тока (только для Щ11) =20...375 В (номинальное 24 В)
Частота напряжения питания 47...63 Гц
Потребляемая мощность не более 7 ВА
Напряжение встроенного источника питания нормирующих преобразователей 24 ± 2,4 В
Максимально допустимый ток источника питания 80 мА
Универсальные входы
Количество универсальных входов 2
Типы входных датчиков и сигналов см. таблицу «Характеристики измерительных датчиков»
Время опроса входа:
- для термопреобразователей сопротивления
- для других датчиков
не более 0,8 с
не более 0,4 с
Предел основной приведенной погрешности измерения:
- для термоэлектрических преобразователей
- для других датчиков
±0,5 %
±0,25 %
Выходные устройства
Количество выходных устройств 2
Типы выходных устройств Р, К, С, Т, И, У
Корпус
Габаритные размеры (мм) и степень защиты корпуса
Щитовой Щ1 96×96×65, IP54*
Щитовой Щ2 96×48×100, IP54*
Настенный Н 130×105×65, IP44
* со стороны передней панели
Условия эксплуатации
Температура окружающего воздуха –20...+50 °С
Атмосферное давление 84...106,7 кПа
Относительная влажность воздуха (при +35 °С
 и ниже без конденсации влаги)		 30...80 %
Характеристики измерительных датчиков
Код b1-0
(b2-0)		 Тип датчика Диапазон измерений Разрешающая способность*
01 ТСМ (Cu50) W100=1.426 –50…+200 °С 0,1 °С
09 ТСМ (50М) W100=1.428 –200…+200 °С 0,1 °С
07 ТСП (Pt50) W100=1.385 –200…+850 °С 0,1 °С
08 ТСП (50П) W100=1.391 –240…+1100 °С 0,1 °С
00 ТСМ (Cu100) W100=1.426 –50…+200 °С 0,1 °С
14 ТСМ (100М) W100=1.428 –200…+200 °С 0,1 °С
02 ТСП (Pt100) W100=1.385 –200…+850 °С 0,1 °С
03 ТСП (100П) W100=1.391 –240…+1100 °С 0,1 °С
29 ТСН (100Н) W100=1.617 –60…+180 °С 0,1 °С
30 ТСМ (Cu500) W100=1.426 –50…+200 °С 0,1 °С
31 ТСМ (500М) W100=1.428 –200…+200 °С 0,1 °С
32 ТСП (Pt500) W100=1.385 –200…+850 °С 0,1 °С
33 ТСП (500П) W100=1.391 –250…+1100 °С 0,1 °С
34 ТСН (500Н) W100=1.617 –60…+180 °С 0,1 °С
35 ТСМ (Cu1000) W100=1.426 –50…+200 °С 0,1 °С
36 ТСМ (1000М) W100=1.428 –200…+200 °С 0,1 °С
37 ТСП (Pt1000) W100=1.385 –200…+850 °С 0,1 °С
38 ТСП (1000П) W100=1.391 –250…+1100 °С 0,1 °С
39 ТСН (1000Н) W100=1.617 –60…+180 °С 0,1 °С
15 ТСМ (53М) W100=1.426 (гр. 23) –50…+200 °С 0,1 °С
04 термопара ТХК (L) –200…+800 °С 0,1 °С
20 термопара ТЖК (J) –200…+1200 °С 0,1 °С
19 термопара ТНН (N) –200…+1300 °С 0,1 °С
05 термопара ТХА (K) –200…+1360 °С 0,1 °С
17 термопара ТПП (S) –50…+1750 °C 0,1 °С
18 термопара ТПП (R) –50…+1750 °C 0,1 °С
16 термопара ТПР (В) +200…+1800 °C 0,1 °С
21 термопара ТВР (А-1) 0…+2500 °С 0,1 °С
22 термопара ТВР (А-2) 0…+1800 °C 0,1 °С
23 термопара ТВР (А-3) 0…+1800 °C 0,1 °С
24 термопара ТМК (Т) –200…+400 °C 0,1 °С
12 ток 0…5 мА 0…100 % 0,1 %
11 ток 0…20 мA 0…100 % 0,1 %
10 ток 4…20 мА 0…100 % 0,1 %
06 напряжение –50…+50 мВ 0…100 % 0,1 %
13 напряжение 0…1 В 0…100 % 0,1 %
* При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С
Характеристики выходных устройств
Обозначение Тип выходного устройства (ВУ) Электрические характеристики
Р электромагнитное реле 8 А при 220 В 50...60 Гц, cos   > 0,4
К транзисторная оптопара n–p–n типа 400 мА при 60 В пост. тока
С симисторная оптопара 50 мА при 250 В (0,5 А в импульсном режиме,
50 Гц, tимп. не более 5 мс)
И цифроаналоговый преобразователь
 «параметр–ток 4…20 мА»		 нагрузка 100…800 Ом,
напряжение питания 12...30 В пост. тока
У цифроаналоговый преобразователь
«параметр–напряжение 0…10 В»		 нагрузка не менее 2 кОм,
напряжение питания 16...30 В пост. тока
Т выход для управления твердотельным реле выходное напряжение 4...6 В,
макс. выходной ток 25 мА

Функциональная схема прибора

Универсальные входы терморегулятора ОВЕН 2ТРМ1

Терморегулятор 2ТРМ1 имеет два универсальных входа для подключения измерительных датчиков:


  • термопреобразователей сопротивления типа ТСМ или ТСП 50/100, Pt100;
  • термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R), ТВР(А-1, 2, 3), ТПР(В), ТМК(Т);
  • активных датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения
 -50...+50 мВ, 0...1 В.
Все модификации прибора ОВЕН 2ТРМ1 имеют встроенный источник +24 В ± 10% для питания датчиков
 с унифицированным выходным сигналом или аналоговых выходных устройств.
Вычисление дополнительных функций от входных величин
В ОВЕН 2ТРМ1 имеется вычислитель квадратного корня из значения входного сигнала. Используется с датчиками,
 имеющими квадратичную выходную характеристику (при измерении мгновенного расхода жидкости или газа).
Вычислитель разности вычисляет разность значений с 1-го и 2-го входов, которая по выбору пользователя
 может поступать на ЛУ1 или ЛУ2.
Логические устройства ОВЕН 2ТРМ1 (ЛУ)
Терморегулятор ОВЕН 2ТРМ1 имеет два логических устройства (ЛУ), для каждого из которых пользователь
может задавать входную величину:
  • измеренное на входе 1 значение;
  • измеренное на входе 2 значение;
  • разность значений с 1-го и 2-го входов.
Каждое логическое устройство может работать в одном из 3-х режимов
  • Двухпозиционный регулятор (компаратор, устройство сравнения)
  • Аналоговый П-регулятор
  • Регистратор
Режим работы каждого ЛУ определяется типом соответствующего ему выходного устройства (ВУ).
Для работы ЛУ в режиме компаратора требуется выходное устройство дискретного типа (реле,
транзисторный ключ, оптосимистор, выход для управления внешним твердотельным реле).
Для работы в режимах П-регулятора и регистратора требуется цифроаналоговый преобразователь
с выходным сигналом 4...20 мА или 0…10 В.
Выходные устройства прибора ОВЕН 2ТРМ1
В терморегулятор ОВЕН 2ТРМ1 устанавливаются два выходных устройства ВУ1 и ВУ2, жестко закрепленных
 за логическими устройствами. Выходные устройства могут быть следующего типа:
  • 2 дискретных ВУ – электромагнитные реле 8 А, транзисторные или симисторные оптопары,
выходы для управления внешним твердотельным реле;
  • 2 цифроаналоговых преобразователя выходного сигнала ЛУ в ток 4...20 мА или
 напряжение 0…10 В с питанием от внешнего источника;
  • ВУ1 – дискретное, ВУ2 – аналоговое (ЦАП).
Тип выходных устройств терморегулятора выбирается пользователем при заказе.
Режимы работы логических устройств (ЛУ1, ЛУ2)
Параметр А1-1
(А2-1)		 Режим работы ЛУ1 (ЛУ2) Тип ВУ Диаграмма работы ВУ
01 Двухпозиционный регулятор: прямой гистерезис («нагреватель») дискретное
(Р, К, С, Т)		 https://www.owen.ru/uploads/4/1.png
02 Двухпозиционный регулятор: обратный гистерезис («холодильник») дискретное
(Р, К, С, Т)		 https://www.owen.ru/uploads/4/2.png
03 Двухпозиционный регулятор: П-образная логика (срабатывание при входе в границы) дискретное
(Р, К, С, Т)		 https://www.owen.ru/uploads/4/3.png
04 Двухпозиционный регулятор: U-образная логика (срабатывание при выходе за границы) дискретное
(Р, К, С, Т)		 https://www.owen.ru/uploads/4/4.png
05 Аналоговый П-регулятор: обратное управление («нагреватель») ЦАП 4...20 мА или 0…10 В
(И, У)		 https://www.owen.ru/uploads/4/5.png
06 Аналоговый П-регулятор:
      прямое управление («холодильник»)		 ЦАП 4...20 мА или 0…10 В
(И, У)		 https://www.owen.ru/uploads/4/6.png
07 Регистратор ЦАП 4...20 мА (И) https://www.owen.ru/uploads/4/7.png
oFF ЛУ выключено - -
Примечание:  Туст – уставка,  https://www.owen.ru/uploads/4/delta.png– гистерезис (для двухпозиционного регулятора) или 1/2 полосы пропорциональности
 (для П-регулятора).
Установка временных задержек срабатывания выходных устройств прибора
При работе ЛУ в режиме компаратора имеется возможность задания:
  • времени задержки включения ВУ;
  • времени задержки выключения ВУ;
  • минимального времени удержания ВУ во включенном состоянии.
  • минимального времени удерживания ВУ в выключенном состоянии.

Модификации


Схемы подключения

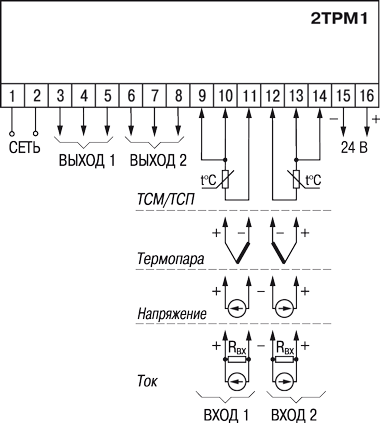

Общая схема подключения 2ТРМ1
Общая схема подключения 2ТРМ1
Схемы подключения выходного устройства 1 (ВУ1)
https://www.owen.ru/thumbs/4/2trm1-pdkl_02___997f5cd7-72x169-d.gif
ВУ1 типа Р (э/м реле)
https://www.owen.ru/thumbs/4/2trm1-pdkl_03___8214598c-72x169-d.gif
ВУ1 типа К (транзисторная оптопара)
https://www.owen.ru/thumbs/4/2trm1-pdkl_04___742e0be1-72x169-d.gif
ВУ1 типа С (симисторная оптопара)

Схемы подключения выходного устройства 2 (ВУ2)
https://www.owen.ru/thumbs/4/2trm1-pdkl_05___2667053b-76x169-d.gif
ВУ1 типа Т (для управления твердотельным реле)
https://www.owen.ru/thumbs/4/2trm1-pdkl_06___8e88b270-86x210-d.gif
ВУ1 типа И (ЦАП 4...20 мА)
https://www.owen.ru/thumbs/4/2trm1-pdkl_07___83339fde-85x225-d.gif
ВУ1 типа У (ЦАП 0...10 В)

https://www.owen.ru/thumbs/4/2trm1-pdkl_08___1836b57c-72x169-d.gif
ВУ2 типа Р (э/м реле)
https://www.owen.ru/thumbs/4/2trm1-pdkl_09___4259d1b8-72x169-d.gif
ВУ2 типа К
(транзисторная оптопара)
https://www.owen.ru/thumbs/4/2trm1-pdkl_10___f84751e4-72x169-d.gif
ВУ2 типа С (симисторная оптопара)

https://www.owen.ru/thumbs/4/2trm1-pdkl_11___d4f874e3-76x169-d.gif
ВУ2 типа Т (для управления твердотельным реле)
https://www.owen.ru/thumbs/4/2trm1-pdkl_12___de8438f3-86x210-d.gif
ВУ2 типа И (ЦАП 4...20 мА)
https://www.owen.ru/thumbs/4/2trm1-pdkl_13___16900f2c-85x225-d.gif
ВУ2 типа У (ЦАП 0...10 В)








Характеристики 2ТРМ1 двухканальный регулятор с универсальным входом

Время опроса входа: - для других датчиков

 не более 0,4 с

Время опроса входа: - для термопреобразователей сопротивления

 не более 0,8 с

Габаритные размеры (мм) и степень защиты корпуса Настенный Н

 Н 130×105×65, IP44

Габаритные размеры (мм) и степень защиты корпуса Щитовой Щ1 96×96×65, IP54*

 Щ1 - 96×96×65, IP54*

Габаритные размеры (мм) и степень защиты корпуса Щитовой Щ2

 Щ2 96×48×100, IP54*

Количество выходных устройств

 2

Количество универсальных входов

 2

Максимально допустимый ток источника питания

 80 мА

Напряжение встроенного источника питания нормирующих преобразователей

 24 ± 2,4 В

Напряжение питания переменного тока

 ~90...264В (номинальное напряжение ~110...220В, частота 47...63 Гц)

Напряжение постоянного тока (только для Щ11) =20...375 В (номинальное 24 В)

 =20...375 В (номинальное 24 В)

Потребляемая мощность

 не более 7 ВА

Предел основной приведенной погрешности измерения: - для других датчиков

 ±0,25 %

Предел основной приведенной погрешности измерения: - для термоэлектрических преобразователей

 ±0,5 %

Типы выходных устройств

 Р, К, С, Т, И, У

Частота напряжения питания

 47...63 Гц

Условия доставки

Вариант 1: Курьером

   Курьерская доставка ​

Доставка товара по Москве и Московской области а также в пределах Нижнего Новгорода
осуществляется курьерскими службами ТК СДЭК или другой компанией по настоянию клиента. ​
При этом за товар необходимо внести 100%  предоплату.
При стоимости заказа   свыше 10 000 руб. - бесплатно!
- до 10 000 руб. - 400 руб. для Москвы (в   пределах  МКАД), а так же в пределах Нижнего Новгорода
- до 10 000 руб. - 450 руб. для Московской области

Доставка в регионы осуществляется курьерскими службами
ТК СДЭК или другой компанией по настоянию клиента .
Стоимость доставки - зависит от расстояния до адресата, желаемых сроков поставки, габаритов и веса груза.
Вы можете выбрать другую курьерскую службу после согласования с менеджером нашей компании.
Сроки и стоимость доставки зависят от тарифов конкретной транспортной компании.
По запросу и письменному предупреждению Покупателя мы готовы передать груз с помощью любой транспортной компании или курьерской службы, которую вы можете выбрать самостоятельно.


Стоимость доставки зависит от суммы заказа
Для заказов больше 10 000 рублей - доставка 0 рублей
Для заказов меньше 10 000 рублей - доставка 450 рублей
Вариант 2: Почтой России

     Мы отправляем Вам по указанному адресу посылку Почтой России с вложенной квитанцией обратного платежа.
При получении посылки на почте  Вы оплачиваете  сумму Вашего заказа по тарифу почты   плюс за почтовый  перевод Почты России (6-8% от суммы перевода).

Стоимость доставки зависит от суммы заказа
Для заказов больше 10 000 рублей - доставка 0 рублей
Для заказов меньше 10 000 рублей - доставка 450 рублей
Вариант 3: Самовывоз

 Самовывоз
Вы можете забрать свой заказ самостоятельно, в зависимости от того, в каком офисе нашей компании Вам будет удобнее это сделать .
  Выберите удобный для вас офис:
Адрес: г. Москва, 1-й Вешняковский проезд, д. 2, стр. 2 , 2 эт., пом.1. Тел.:8(495)295-20-02,8(800)301-65-63, 8(495)295-25-52 , E-mail: 2952552@mail.ru
Адрес: г. Санкт-Петербург, ул. Егорова, д. 28А, пом. 1-Н, Тел.:  +7 (812) 205-99-00, E-mail: 2059900spb@mail.ru
Адрес: г.Н.Новгород, ул.Усольская, д.47 корп.1, Тел.: 8(800)301-27-14,
E-mail: delta-kip@yandex.ru
Адрес филиала: г. Чебоксары, ул. Калинина, д.27,Тел.: (8352) 62-02-42, 495-222,
E-mail:8352620242@mail.ru
Адрес филиала: г.Казань, ул. Н. Назарбаева, д. 41, Тел.: (843 )248-56-65, 524-75-44, 524-77-44, E-mail: 2485665@mail.ru
Адрес филиала: г. Саранск, ул. Васенко, д.5., Тел.: (8342) 37-34-23, 33-36-66
E-mail: 333666kip@mail.ru

Стоимость доставки: 0 рублей
Вариант 4: Транспортной компанией до пункта выдачи.

 Более 3500 пунктов выдачи заказов в городах России
Вы можете выбрать любую курьерскую службу после согласования с менеджером нашей компании.
Передаем заказ в доставку  ТК на следующий рабочий день!
Сроки и стоимость доставки зависят от тарифов конкретной транспортной компании, а так же расстояния до адресата, желаемых сроков поставки, габаритов и веса груза.

Стоимость доставки зависит от суммы заказа
Для заказов больше 10 000 рублей - доставка 0 рублей
Для заказов меньше 10 000 рублей - доставка 450 рублей

Отзывы о 2ТРМ1 двухканальный регулятор с универсальным входом

Отзывов пока не было. Вы можете оставить его первым

Обратная связь





Указывая свои данные вы даете полное согласие на обработку персональных данных в соответствии с политикой конфиденциальности

С этим товаром смотрят

Каталог
Новости
Все новости
Статьи
  • Обновление встроенного ПО для модулей ввода/вывода ОВЕН Мх210

    Обновление встроенного ПО для модулей ввода/вывода ОВЕН Мх210 Компания ОВЕН информирует о выпуске обновления встроенного программного обеспечения версии g1.2.0 для линейки модулей ввода/вывода Мх210 с интерфейсом Ethernet. Начиная с 18 марта 2024 года модули линейки Мх210 поставляются с завода с новой версией прошивки g1.2.0.

    25.03.2024
  • ПР200 ОВЕН и промышленные газовые горелки – новая область применения

    Спешим поделиться отличной новостью! Программируемое реле ПР200 расширяет области применения. Теперь прибор можно использовать для управления промышленными газовыми горелками не только на жидком топливе, но и на газообразном.

    21.03.2024
  • Клеммы с технологией push-in – быстрое и надежное подключение

    Компания ОВЕН открыла продажи клемм push-in под торговой маркой MEYERTEC. Клеммы с технологией push-in Новая серия push-in клемм MTP предназначена для быстрого и удобного подключения проводников без использования специального инструмента.

    19.03.2024
Все статьи
.infoBox .selected {color: #08777b;}
