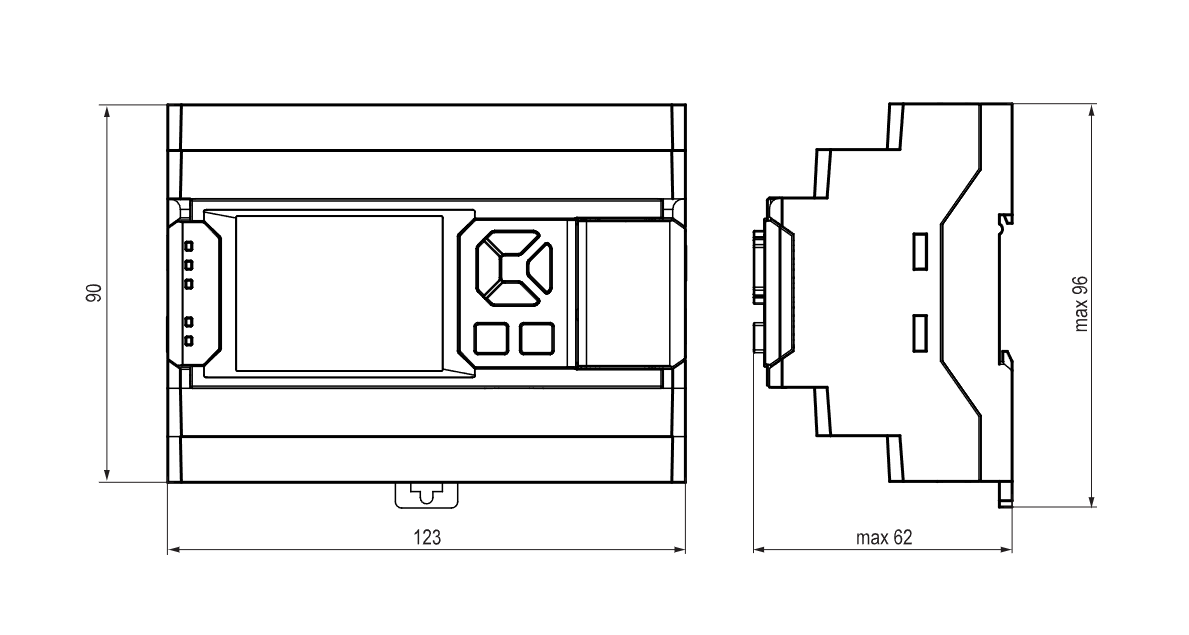

Габаритные размеры
|
123×90×57 мм
компактный корпус шириной 7 din со съемными клеммниками и быстрой заменой батарейки
|
|
Степень защиты корпуса
|
IP20
|
|
Тип дисплея и матрицы
|
графический (IPS LCD)
|
|
Количество отображаемых цветов
|
65535
|
|
Диагональ
|
2,4“
|
|
Разрешение
|
320 × 240 пикселей
|
|
Поддерживаемые языки
|
русский, английский
|
|
Кнопки
|
6 механических кнопок
|
|
Светодиоды
|
3 сервисных, 2 пользовательских
|
|
Средний срок службы
|
8 лет
|
|
Питание
|
24 В
|
|
Работа при температуре
|
-20 … + 55 ⁰С
|
|
Диапазон переменного питания
|
~20…27 В (номинальное ~24 В, при 50 Гц)
|
|
Диапазон постоянного напряжения питания
|
=20...36 В (номинальное =24 В)
|
|
Минимальное время цикла
|
1 мс
|
|
Часы реального времени
|
Есть
|
|
Подключение модулей расширения ПРМ
|
до 2 шт.
ПРМ-1
ПРМ-2
|
|
Подключение модулей расширения Мх110
|
до 5 шт.
МВ110-8Д
МВ110-8А
МУ110-16Р
МУ110-32Р
МУ110-6У
|
|
Конфигурирование
|
OwenConfigurator
|
|
Интерфейсы конфигурирования
|
microUSB, Ethernet
|
|
Количество
|
8
|
|
Подключаемые входные устройства
|
коммутационные устройства: контакты кнопок, выключателей, герконов, реле и т.п.
датчики типа «сухой контакт»
датчики с выходом: push-pull, n-p-n, p-n-p
|
|
Номинальное напряжение питания
|
=24 В
|
|
Гальваническая развязка
|
групповая, по 4 входа
|
|
Электрическая прочности изоляции
|
510 В
|
|
Количество
|
4
|
|
Тип измеряемых сигналов
|
Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и др.
|
|
Период обновления значений всех каналов, не более
|
1 мс
|
|
Гальваническая развязка
|
отсутствует
|
|
Количество
|
8
|
|
Тип
|
релейные нормально-разомкнутые (Р)
транзисторные ключи n-p-n-типа (КТ)
|
|
Допустимый ток нагрузки, не более
|
|
|
Релейные (Р)
|
5 А при напряжении не более 250 В переменного тока, cosφ > 0,95
3 А при напряжении не более 30 В постоянного тока
|
|
Транзиторные (КТ)
|
0,5 А при напряжении не более 40 В постоянного тока
|
|
Гальваническая развязка
|
|
|
Релейные (Р)
|
индивидуальная
|
|
Транзиторные (КТ)
|
отсутствует
|
|
Электрическая плотность изоляции
|
|
|
Релейные (Р)
|
2300 В
|
|
Транзиторные (КТ)
|
-
|
|
Количество
|
3
|
|
Тип аналогового выхода
|
универсальный: 4...20 А/0...10 В
|
|
Разрядность ЦАП
|
12 бит
|
|
Гальваническая развязка
|
индивидуальная
|
|
Электрическая прочность изоляции
|
510 В
|
|
Ethernet
|
|
Количество портов
|
1
|
|
Поддерживаемые протоколы
|
Modbus TCP
|
|
Режим работы
|
Master/Slave
|
|
RS-485
|
|
Количество портов
|
2
|
|
Поддерживаемые протоколы
|
Modbus RTU/ASCII
|
|
Режим работы
|
Master/Slave
|
|
Micro USB
|
|
Количество портов
|
1
|
