БКК1 4-уровневый сигнализатор жидкости на DIN рейку

БКК1 4-уровневый сигнализатор жидкости на DIN рейку

Артикул: 19696
Наличие товара: Товар есть в наличии
7 596 рублей
-
+
Модификация:

Описание БКК1 4-уровневый сигнализатор жидкости на DIN рейку

БКК1 4-уровневый сигнализатор жидкости на DIN рейку



Новый прибор ОВЕН БКК1 линейки сигнализаторов уровня САУ, четырехканальный аналог САУ-М6 в DIN-реечном исполнении предназначен для отслеживания четырех уровней токопроводящей жидкости. Может использоваться как самостоятельное изделие для управления исполнительными механизмами, либо как устройство согласования кондуктометрических датчиков с ОВЕН ПЛК (или контроллерами других производителей).
Прибор выпускается в корпусе с креплением на DIN-рейку типа Д3.

Функциональные возможности
  • Четыре независимых канала контроля уровня жидкости в резервуаре
  • Повышенная помехоустойчивость и надежность благодаря использованию новой цифровой схемотехники
  • Исполнение на din-рейку (размещение внутри щита)
  • Два варианта питания =24 В или ~220 В
  • Работа с различными по электропроводности жидкостями: кислотами, щелочами, слабыми растворами солей, водой водопроводной, технической, очищенной и др.
  • Простая настройка без демонтажа прибора
Технические характеристики

Характеристика БКК1-24 БКК1-220
Напряжение питания прибора 14…36 В пост. тока
(номинальное 24 В)
90…264 В 47...63 Гц
(номинальное 220 В)
Потребляемая мощность не более 1 Вт не более 4 ВА
Количество каналов контроля уровня 4
Напряжение питания датчиков уровня не более 10 В перем. тока 1,5...2,5 Гц
Тип дискретного выхода 4 транзисторных двунаправленных ключа 4 э/м реле, нормаль-
но разомкнутый
контакт
Допустимая нагрузка выхода 50 мА пост. тока 36 В 2 А перем. тока 240 В
Тип корпуса на DIN-рейку 35 мм Д3
Габаритные размеры корпуса 54×95×57 мм
Степень защиты корпуса IP20
Температура окружающего воздуха –25...+70 °С –10...+50 °С
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) не более 80 %
Атмосферное давление 84...106,7 кПа

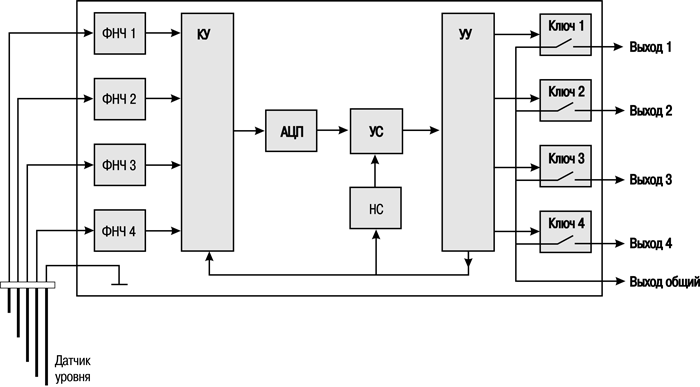

Функциональная схема прибора

Функциональная схема БКК1
Кондуктометрические датчики уровня жидкости

Контроль уровня осуществляется при помощи 5-ти электродного кондуктометрического датчика, четыре сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3, уровень 4 – и подключаются ко входам прибора 1–4. Питание датчика уровня осуществляется переменным напряжением.
Четыре канала контроля уровня
Датчик уровня подключается к входным фильтрам низких частот (ФНЧ1...ФНЧ4). Далее через коммутационное устройство (КУ) сигнал поступает на аналого-цифровой преобразователь (АЦП). В устройстве сравнения (УС) происходит сравнение уровня оцифрованного сигнала датчика со значением уставки опорного напряжения (ОН). Значение уставки опорного напряжения выбирается DIP-переключателем установки порога срабатывания. Устройство управления (УУ) выполняет функцию выбора канала измерения датчика уровня и управления соответствующим выходным ключом (Ключ 1...Ключ 4). Срабатывание выходного ключа происходит при контакте соответствующего сигнального электрода с жидкостью, одновременно засвечивается соответствующий светодиод «Уровень».
Выходные устройства (ключи)
Для коммутации нагрузки и связи с внешними устройствами блок оснащен:
  • БКК1-24 – четырьмя гальванически развязанными транзисторными двунаправленными ключами;
  • БКК1-220 – четырьмя э/м реле.
Пример временной диаграммы работы выходного ключа (реле)

Пример временной диаграммы работы выходного ключа (реле) БКК1
Выходное реле срабатывает при затоплении соответствующего электрода (переводится в состояние «включено»)

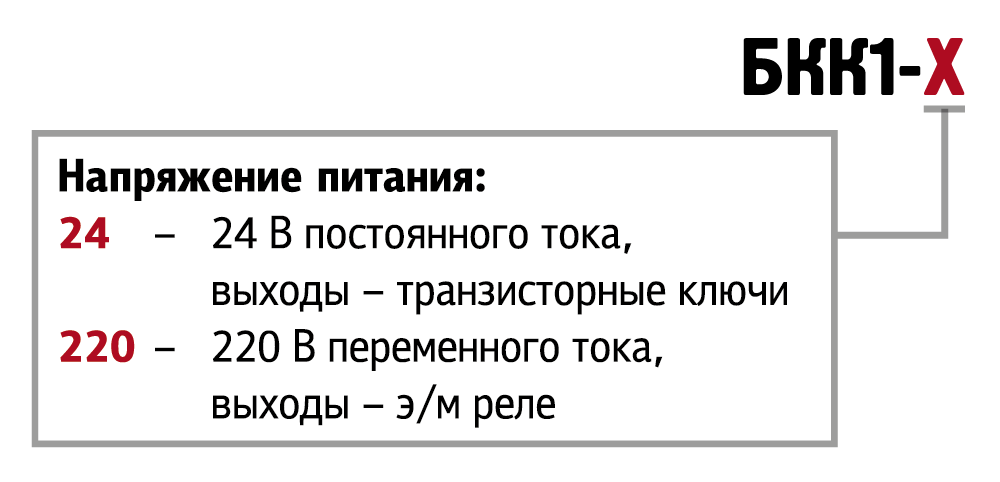

    Модификации:

Модификации ОВЕН БКК1
БКК1-Х

Элементы управления



Показания светодиодных индикаторов на лицевой панели
https://www.owen.ru/uploads/15/svetodiodnyj_indikator_bkk1.png СЕТЬ Наличие питания на приборе
https://www.owen.ru/uploads/15/svetodiodnyj_indikator_bkk1_2.png УРОВЕНЬ 1 Затопление электрода «Уровень 1»
https://www.owen.ru/uploads/15/svetodiodnyj_indikator_bkk1_2.png УРОВЕНЬ 2 Затопление электрода «Уровень 2»
https://www.owen.ru/uploads/15/svetodiodnyj_indikator_bkk1_2.png УРОВЕНЬ 3 Затопление электрода «Уровень 3»
https://www.owen.ru/uploads/15/svetodiodnyj_indikator_bkk1_2.png УРОВЕНЬ 4 Затопление электрода «Уровень 4»

Порог включения и отключения выходных элементов

Порог включения и отключения выходных элементов определяется положением DIP-переключателей установки порога срабатывания
Вид Порог включения выходных элементов Порог отключения выходных
элементов
1 Элементы управления < 900 Ом > 2,4 кОм
2 Элементы управления < 9 кОм > 24 кОм
3 Элементы управления < 90 кОм > 240 кОм
4 Элементы управления < 430 кОм > 850 кОм
Примечание: «Белые квадраты» - положение переключателей.

Схемы подключения

https://www.owen.ru/thumbs/15/shema_podklyucheniya_bkk1-24___db9c3092-179x422-d.gif
Схема подключения БКК1-24

https://www.owen.ru/thumbs/15/shema_podklyucheniya_bkk1-220___2fdee190-182x420-d.gif




Характеристики БКК1 4-уровневый сигнализатор жидкости на DIN рейку

Атмосферное давление

84...106,7 кПа

Габаритные размеры

54×95×57 мм

Допустимая нагрузка выхода

БКК1 24 - 50 мА пост. тока 36 В, БКК1 220 - 2 А перем. тока 240 В

Количество каналов контроля уровня

4

Напряжение питания датчиков уровня

не более 10 В перем. тока 1,5...2,5 Гц

Напряжение питания прибора

БКК1-24 - 14…36 В пост. тока (номинальное 24 В), БКК1 220 - 90…264 В 47...63 Гц (номинальное 220 В)

Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)

не более 80 %

Потребляемая мощность

БКК1 - 24 - не более 1 Вт, БКК1-220 - не более 4 ВА

Степень защиты корпуса

IP20

Температура окружающего воздуха

БКК1 24 –25...+70 °С, БКК1 220 –10...+50 °С

Тип дискретного выхода

БКК1 24 - 4 транзисторных двунаправленных ключа, БКК1-220 - 4 э/м реле, нормаль- но разомкнутый

Тип корпуса

на DIN-рейку 35 мм Д3
