Артикул: 76950
Наличие товара: По запросу
9 272 рубля
-
+
Модификация:

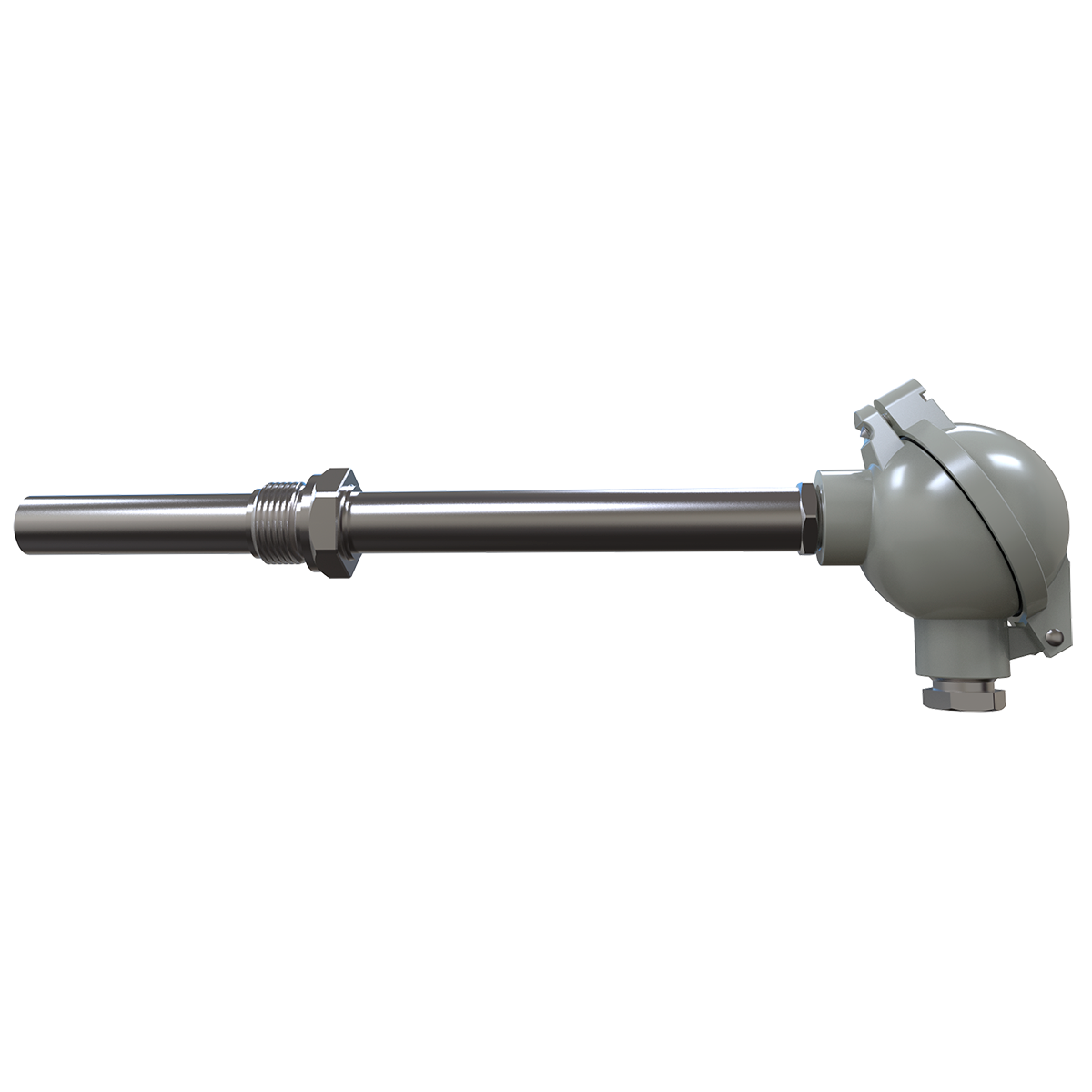

Описание ДТПХхх5 термопары на основе КТМС высокотемпературные и химически стойкие модульные

ДТПХхх5 термопары на основе КТМС высокотемпературные и химически стойкие модульные
Включены в реестр Минпромторг, реестровая запись 10697862 до 18.09.2030

Термоэлектрические преобразователи на основе КТМС (кабельные) предназначены для измерения температур от -40 до +600…1250 °С в зависимости от конструктивного исполнения и типа термопары.

Описание и устройство КТМС приведено в Справочной информации по термопарам.

Типы термопар ОВЕН на основе КТМС по ГОСТ 8.585-2001:
  • хромель-копель ТХК (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
  • хромель-алюмель ТХА (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
  • железо-константан ТЖК (J). Универсальные термопары для измерения температур от -40 до +750 °С;
  • нихросил-нисил ТНН (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С. Могут использоваться для замены дорогостоящих термопар из драгоценных металлов.
Все типы термопар подробно описаны в наших статьях.

Среда измерения
Твердые, жидкие и газообразные среды, не агрессивные к материалу корпуса датчика.

Отличительные особенности
  • Модульная конструкция: датчик можно разобрать и заменить термопарную вставку или защитный чехол.
  • Термопарный или компенсационный кабель для подключения ко вторичным приборам необходимо приобретать отдельно.
  • Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
  • При изменении температуры выше 600 ⁰С рекомендуем использовать датчики с металлической головкой.

Стандартный срок производства – от 7 рабочих дней.

Показатели надежности

Вероятность безотказной работы

Температура применения, °С

Гарантийный срок эксплуатации

Средний срок службы, не менее

ДТПК и ДТПN на основе КТ

0,95 за 40000 часов

-40...+600

5 лет

10 лет

0,95 за 16000 часов

+600...+900

2 года

4 года

0,95 за 8000 часов

+900…+1100

1 год

2 года

Ненормируется

+1100...+1300

-

-

ДТПL на основе КТМС

0,95 за 40000 часов

-40...+600

5 лет

10 лет

ДТПJ на основе КТМС

0,95 за 40000 часов

-40...+600

5 лет

10 лет

0,95 за 16000 часов

+600…+800

2 года

4 года

Интервал между поверками для ДТПL на основе КТМС – 5 лет; для всех остальных ДТП – 2 года.

Условия эксплуатации

Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы, при атмосферном давлении от 84 до 106,7 кПа, с температурой в диапазоне от минус 40 до +85 °С и относительной влажностью не более 95 % при +35 °С и более низких температурах без конденсации влаги.
Конструктивное исполнение коммутационной головки для ДТПХхх5 на основе КТМС модульных



Стандартное исполнение

Стандартное исполнение, с винтом

Стандартное исполнение Мод. 025, 045, 075

Стандартное исполнение, с винтом Мод. 115–165, 225

Кабельный ввод М16×1,5

Кабельный ввод М20×1,5

Диаметр подключаемого кабеля до 8 мм

Диаметр подключаемого кабеля до 13 мм

025, 045, 075

115–165, 225
Термопары мод. 125…165, 225 имеют модульную (разборную) конструкцию. Если в процессе эксплуатации чувствительный элемент вышел из строя, а защитный чехол из корунда или жаростойкой стали остался цел, оптимальным решением будет заменить только вставку, а не менять весь датчик. Замена вставки проста и может производиться без демонтажа высокотемпературного датчика («Термопарные вставки»)

Максимальная температура узлов подключения металлических головок для ДТПХxx5 – 120 °С.

Преобразователи термоэлектрические на основе КТМС в защитной арматуре

Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной части

L*, мм
Термопары на основе КТМС модель 025

025

D = 10 мм

ДТПL

Материал арматуры:

сталь AISI316Ti (−40… +600 °С)

Диаметр КТМС 3 мм

ДТПK

Материал арматуры:

сталь AISI316Ti (−40 (0)… +900 °С)

Диаметр КТМС 4,5 мм

ДТПN

Материал арматуры:

сталь AISI316Ti (−40 (0)… +900 °С)

Диаметр КТМС 4,5 мм

ДТПJ

Материал арматуры:

сталь AISI316Ti (−40… +750 °С)

Диаметр КТМС 4,5 мм

60, 80,

100, 120,

160, 180,

200, 250,

320, 400,

500, 630,

800, 1000,

1250, 1600,

2000

Термопары на основе КТМС модель 045Подвижный штуцер

045

D = 10 мм

М = 20×1,5**

S=22 мм

Термопары на основе КТМС модель 075

075

D = 10 мм

М = 20×1,5**

S=22 мм

Термопары на основе КТМС модель 115

115

D = 20 мм

ДТПL

сталь 12Х18Н10Т (-40...+600 °С)

сталь AISI316Ti (-40...+600 °С)

Диаметр КТМС 3,0 мм



ДТПK

сталь 12Х18Н10Т (-40 (0)...+800 °С)***

сталь 15Х25Т (-40 (0)...+1000 °С)***

сталь AISI316Ti (-40 (0)...+900 °С)***

сталь AISI 310 (-40 (0)...+1100 °С)***

сталь ХН45Ю (-40 (0)...+1100 °С)***

Диаметр КТМС 4,5 мм



ДТПN

сталь AISI 310 (-40 (0)...+1100 °С)***

сталь ХН45Ю (-40 (0)...+1250 °С)***

сталь AISI316Ti (-40 (0)...+900 °С)***

Диаметр КТМС 4,5 мм





L1, L2:

250, 320,

400, 500,

630, 800,

1000, 1250,

1600, 2000



Термопары на основе КТМС модель 125

125

D = 20 мм

250, 320,

400, 500,

630, 800,

1000, 1250,

1600, 2000

Термопары на основе КТМС модель 135

135

D = 20 мм,

M = 27×2 мм**,

S = 32 мм
Термопары на основе КТМС модель 225

225

D = 20 мм

ДТПK

сталь ХН45Ю (-40 (0)...+1100 °С)***

Диаметр КТМС 4,5 мм



ДТПN

сталь ХН45Ю (-40 (0)...+1250 °С)***

Диаметр КТМС 4,5 мм

Термопары на основе КТМС модель 145

145

D = 12 мм,

D1 = 20 мм

Материал металлической части арматуры: сталь 12Х18Н10Т (до 800 °С)

ДТПK
корунд CER795 (-40 (0)...+1100 °С)***

самосвязанный карбид кремния (-40 (0)...+1100 °С)***
Диаметр КТМС 4,5 мм

ДТПN
корунд CER795 (-40 (0)...+1250 °С)***

самосвязанный карбид кремния (-40 (0)...+1250 °С)***
Диаметр КТМС 4,5 мм
Термопары на основе КТМС модель 245 245

D = 12 мм,

D1 = 20 мм

Материал металлической части арматуры: сталь AISI 310S (до 1000 °С)

Термопары на основе КТМС модель 155

155

D = 20 мм,

D1 = 30 мм

Материал металлической части арматуры: сталь 12Х18Н10Т (до 800 °С)
Термопары на основе КТМС модель 255 255

D = 20 мм,

D1 = 30 мм

Материал металлической части арматуры: сталь AISI 310S (до 1000 °С)

Термопары на основе КТМС модель 165

165

D = 20 мм,

D1 = 30 мм,

M = 27×2 мм**,

S = 32 мм

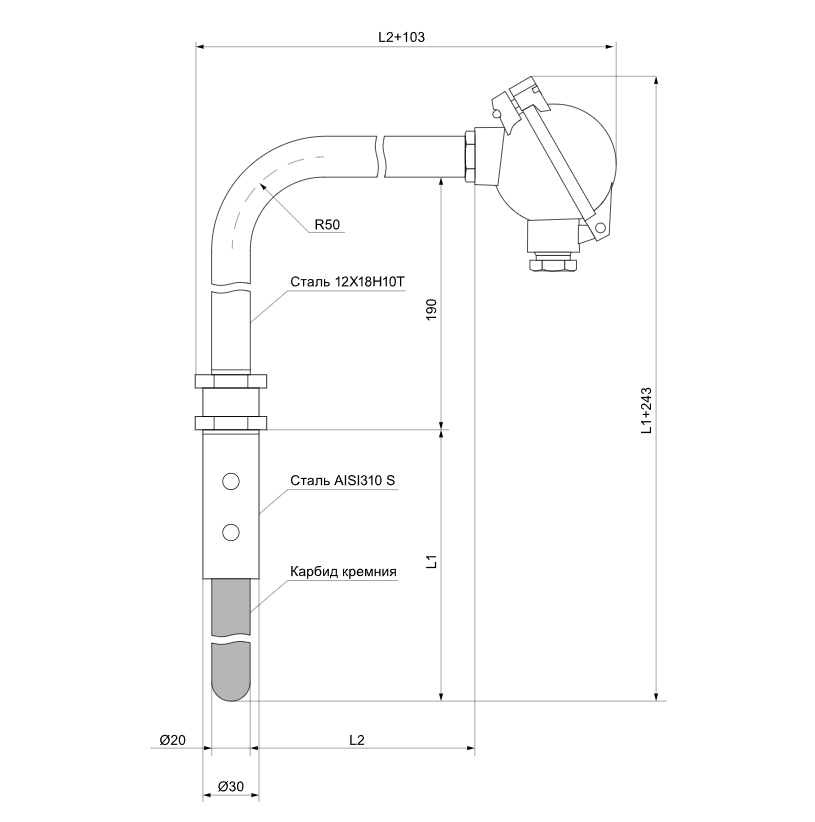

Термопары на основе КТМС модель 315 315

D = 20 мм

D1 = 30 мм

D2 = 20 мм

Материал металлической части арматуры: сталь 12Х18Н10Т (до 800 °С)
Термопары на основе КТМС модель 415 415

D = 20 мм

D1 = 30 мм

D2 = 20 мм

Материал металлической части арматуры: сталь AISI 310S (до 1000 °С)

* Длина монтажной части L выбирается при заказе. Для модели 115 при заказе указывается соотношение длин L1 / L2.
** По спец. заказу возможно изготовление датчика с трубной резьбой.
*** Для термопар на основе КТМС типов К и N 1-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является 0 °С, для этих же термопар 2-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является -40 °С.

  • Для ДТПХ мод. 145, 155, 165: температура в зоне перехода от керамической части к металлической не должна превышать 800 °С;
  • Для ДТПХ мод. 245, 255, 415: температура в зоне перехода от керамической части к металлической не должна превышать 1000 °С;
  • скорость нагрева корундового чехла не должна превышать 150 °С/мин, погружение в измеряемую среду – плавное.

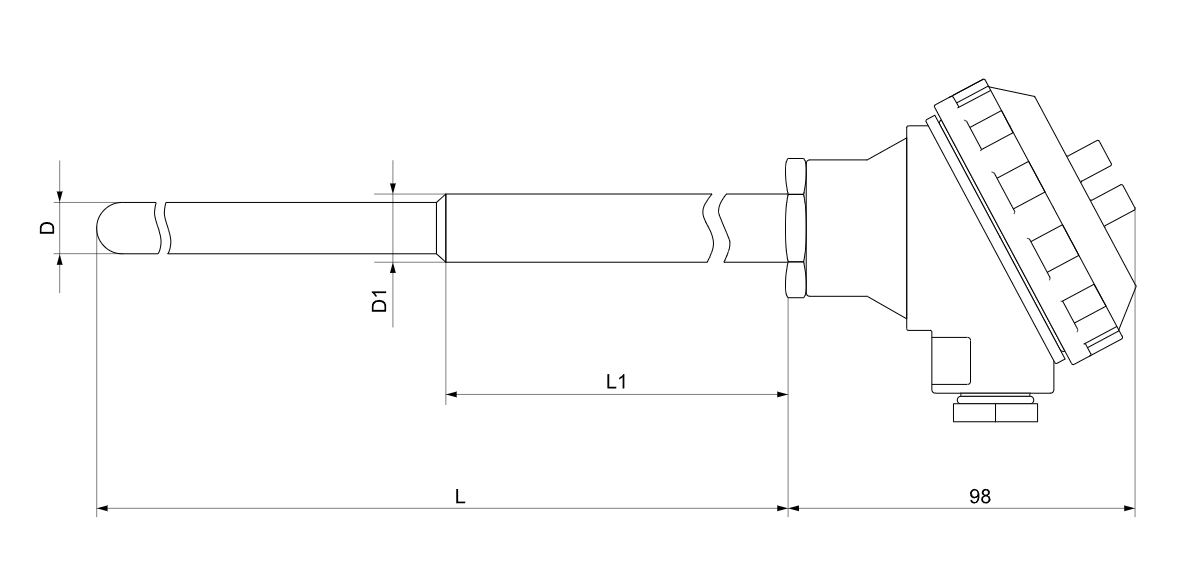

Конструктивные размеры монтажных частей ДТПХ145, ДТПХ155

L, мм (Для 315 и 415 – L1)

Lмет.части, мм
ДТПХ145, 245 ДТПХ155, 255, 315, 415

250

80

320

80

400

80

500

80

630

80

800

200

1000

400

1250

650

1600

1000

2000

1400

1000

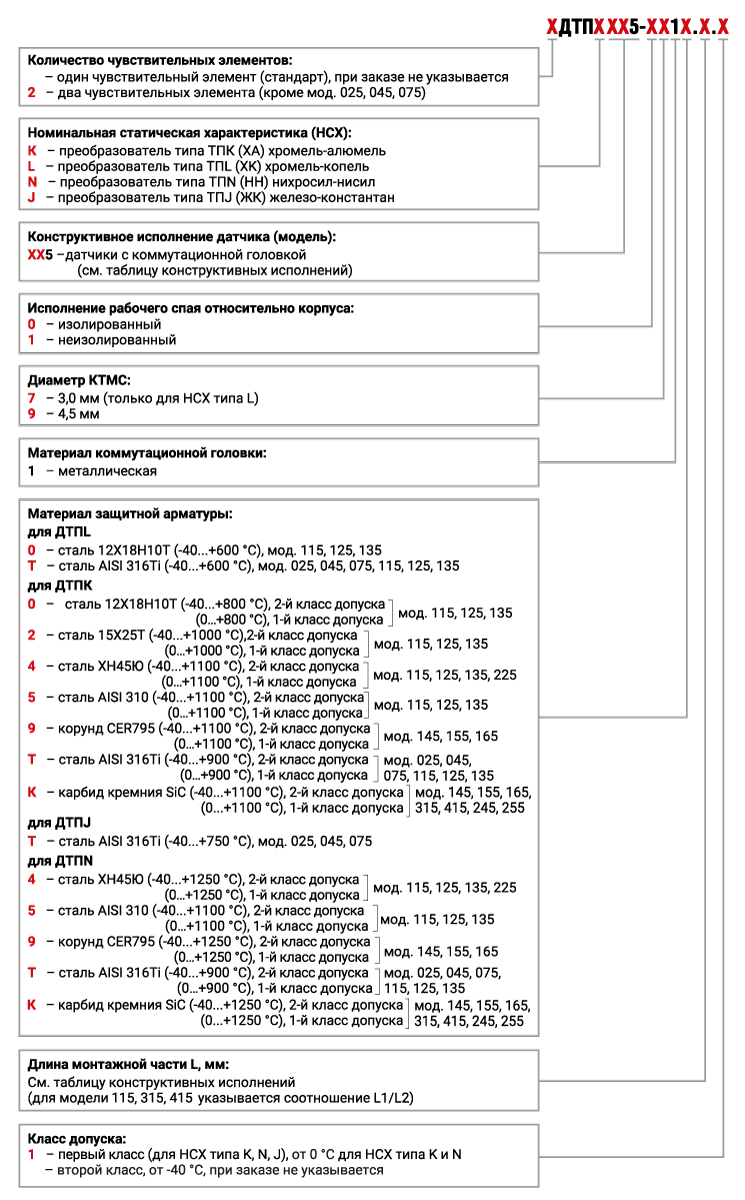

  ​Модификации

ХДТПХХХ5-ХХ1Х.Х/ХХ
Пример обозначения при заказе: ДТПК145-0919.630.1

Это означает, что изготовлению и поставке подлежит термоэлектрический преобразователь с чувствительным элементом КТМС «хромель-алюмель», материал защитной арматуры – керамика корунд CER795, классом допуска 1, c диапазоном измерения температуры: 0…+1100 °С, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, с металлической коммутационной головкой, длиной монтажной части 630 мм, в корпусе 145.

Пример обозначения при заказе: ДТПN125-0914.1000

Это означает, что изготовлению и поставке подлежит термоэлектрический преобразователь с чувствительным элементом КТМС «нихросил-нисил», материал защитной арматуры – сплав ХН45Ю, классом допуска 2, c диапазоном измерения температуры: -40…+1250 °С, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, с металлической коммутационной головкой, длиной монтажной части 1000 мм, в корпусе 125.

Преобразователи термоэлектрические на основе КТМС с Г-образной монтажной частью, мод.115
ХДТПХ115-ХХ1Х.Х/ХХ


Классы допуска и погрешности измерения термоэлектрических преобразователей
НСХ Класс допуска Диапазон измерения Пределы допускаемых отклонений ТЭДС от НСХ

К (ХА)

N (НН)

 2 -40…+333 °C включ. ± 2,5 °C
св. 333…+1300 °C ± 0,0075t °C
1 0…+375 °C включ. ± 1,5 °C
св. 375…+1300 °C ± 0,004t °C
L (ХК) 2 -40…+360 °C включ. ± 2,5 °C
св. 360…+600 °C ± (0,700 + 0,005t) °C
J (ЖК) 1 -40…+375 °C включ. ± 1,5 °C
св. 375…+750 °C ± 0,004t °C
S (ПП) 2 0…+600 °C включ. 1,5 °C
св. 600…+1600 °C 0,0025t °C
t – значение измеряемой температуры °C
