Выходные параметры

Номинальное напряжение

(24 ± 2 %) В

(24 ± 2 %) В

Номинальный ток

5 А

5 А

Номинальная мощность

120 Вт

120 Вт

Диапазон подстройки выходного напряжения

22…29,5 В

22…29,5 В

Размах напряжения шума и пульсаций (межпиковое) при номинальном токе нагрузки и заряда, не более

120 мВ

120 мВ

Время пуска, (не более)

2 с

2 с

Номинальное напряжение питания переменного тока

120/230 В

–

Рабочее напряжение питания переменного тока

90…264 В

–

Частота переменного тока

45...65 Гц

–

Рабочее напряжение питания постоянного тока,

110...370 В

20,4…29,5 В (свинцово-кислотные АКБ)

16…29,5 В (Li-ion АКБ)

Максимальный ток потребления при Uвх =" ~230 В

1,2 А

8,2 А

Максимальный ток потребления при Uвх =" ~120 В

2,1 А

–

Пусковой ток, не более

35 А

–

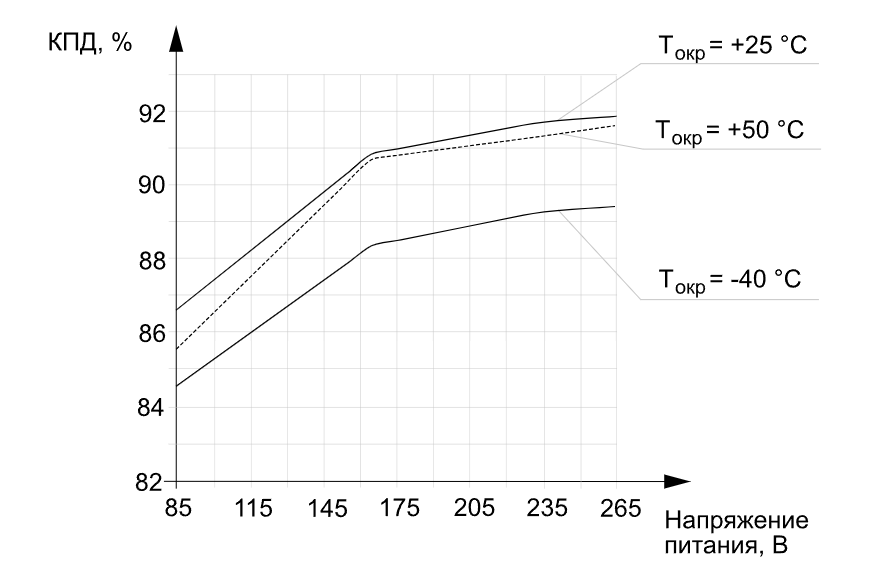

КПД, не менее**

89 %***

95 %

Максимальная потребляемая мощность, не более

240 Вт

–

Активная мощность, потребляемая в режиме холостого хода, не более

6 Вт

4,5 Вт

Количество

1

Минимальная длительность импульса

1,6 мс

Напряжение / максимальный ток «логического нуля»

−5…+5 В / 2 мА

Напряжение / максимальный ток «логической единицы»

−30…−15 В / +15…+30 В / 9 мА (при 30 В)

Количество

3

Тип выхода

Оптопара транзисторная n-p-n типа

Максимальный коммутируемый ток

0,2 А

Максимальное коммутируемое напряжение

⎓30 В

Ethernet (заводская установка)

Количество портов

2

RS-485

Количество портов

1

Протокол для подключения к Owen Configurator

Owen Auto Detection Protocol, Modbus ASCII, Modbus RTU (Slave)

Протокол для подключения к БА24

Modbus RTU (Master)

Скорость обмена

9600 бит/с

USB

Количество портов USB Type-C

1

Протокол Owen Configurator

Owen Auto Detection Protocol

Защита от повышенного/пониженного входного напряжения

Переход на питание от АКБ при

Uвх < ~90 В;

возврат на питание от сети при

Uвх =" ~90… "264 В

Отключение нагрузки при UАКБ min < 20,5 В (свинцово-кислотные АКБ) и < 16 В (Li-ion АКБ)

Устойчивость к механическим воздействиям по ГОСТ Р 52931–2008

N2

N2

Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3-2013

Критерий качества А

Критерий качества А

Уровень электромагнитной эмиссии по порту питания по ГОСТ 32132.3–2013

Класс Б

–

Степень защиты по ГОСТ 14254–96

IP20

IP20

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0

I

I

Изоляция (вход-выход) по ГОСТ IEC 61204-7-2014

Усиленная

Усиленная

Категория перенапряжения по ГОСТ IEC 61204-7- 2014

II

–

Степень загрязнения по ГОСТ 12.2.091-2012

2

2

Электрическая прочность изоляции (вход-выход)

3000 В

3000 В

Сопротивление изоляции (вход – выход 24 В – выход АКБ – DI/DO – корпус) при 500 В, не менее

20 МОм

20 МОм

Емкость АКБ (свинцово-кислотные)

–

1…25 А·ч

Емкость АКБ (Li), не менее

–

2,4 А·ч

Максимальное напряжение заряда АКБ

–

29,5 ±5 % В

Ток заряда АКБ

–

0,1…2,5 А

Время переключения с/на АКБ

0

0

Термокомпенсация (свинцово-кислотные АКБ)

40 мВ/°С

40 мВ/°С

Рабочий диапазон температур окружающей среды

-40…+50 °С

Разряд -40…+50 °С****

Заряд 0…+50 °С****

Температура хранения и транспортировки

-40…+70 °С

-40…+70 °С

Влажность воздуха при температуре ≤+25 °С без конденсации влаги, не более

80 %

80 %

Атмосферное давление

84…106,7 кПа

84…106,7 кПа

Срок эксплуатации

10 лет

Срок гарантийного обслуживания

24 мес.

Средняя наработка на отказ

50 000 ч

Масса, не более

0,5 кг
