ПЧВ3 [М01] Частотный преобразователь

Главная Каталог Силовые и коммутационные устройства ПЧВ3 [М01] Частотный преобразователь

ПЧВ3 [М01] Частотный преобразователь

Артикул: 131646
Наличие товара: По запросу
26 580 рублей
-
+
Модификация:

Описание ПЧВ3 [М01] Частотный преобразователь

ПЧВ3 [М01] Частотный преобразователь
ОВЕН ПЧВ3[М01]   преобразователь частоты для вентиляторов и насосов. Подходит для систем отопления, вентиляции, кондиционирования и насосов.
Помимо стандартного исполнения ПЧВ3 со степенью защиты корпуса IP20 новая линейка включает 27 модификаций частотных преобразователей в диапазоне мощностей от 0,75 до 450 кВт со степенью защиты корпуса IP54. Такие преобразователи частоты могут быть установлены в помещениях с повышенным пыле- и влагообразованием без использования шкафа управления, что значительно упрощает монтаж оборудования, не требует создания системы принудительной вентиляции и снижает общие затраты на систему автоматизации.

Основные особенности преобразователя
Самые компактные ПЧ в своем классе.
Дополнительные платы для работы с энкодерами и протоколом Profibus.
Расширенное климатическое исполнение до 50 °С.
Монтаж «стенка к стенке» без зазоров.
Встроенная лицевая панель оператора.
Быстросъёмный вентиляторы охлаждения.
Повышенный гарантийный срок.
Удобная интеграция в современные системы управления и диспетчеризации.
Основные функции преобразователя частоты
Векторный датчиковый и бездатчиковый, а также скалярный режим управления двигателем
Автоматическая адаптация двигателя без вращения.
Автоматическая оптимизация энергопотребления.
Компенсация нагрузки и скольжения.
Возможность динамического торможения, в том числе с применением тормозных резисторов.
Встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.).
Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона.
Управление по различным интерфейсам – загрузка или настройка ПО, мониторинг состояния ПЧВ.
Полная функциональная и аппаратная диагностика и защита работы преобразователя, а именно:
Контроль напряжения сети/цепи АД.
Перегрузка/перегрев ПЧВ/АД.
Изоляция/пробой ПЧВ/АД.
Защита от обрыва фазы питания/фазного провода двигателя;
Основные параметры
Питание 3×380 В (0,75…90 кВт).
Выходная частота до 299 Гц.
Точность поддержания скорости до 0,5 % от фактической (SVC) до 0,01 % от фактической (VC).
Режимы управления: скалярный (U/f), векторный (VC) и векторный бездатчиковый (SVC).
Перегрузочная способность: 120 % – в течение 35 секунд, 140 % – в течение 9 секунд и 150 % – в течение 3 секунд.

Технические характеристики:


Параметр

Значение

Питающая сеть

3×380 В (0,75…450 кВт)

Выходное напряжение

3×380 В (0,75…450 кВт)

Выходная частота

0…299 Гц

Режим управления

U/f

U/f с раздельным заданием напряжения и частоты

Векторное управление без/с обратной связью

Перегрузочная способность

120 % – в течение 35 секунд

140 % – в течение 6 секунд

150 % – в течение 3 секунд

Пусковой момент

Векторное управление без о/с: 150 % от 0,25 Гц

Векторное управление с о/с: 200 % от 0 Гц

Локальная панель оператора

Настройка, монитор параметров, отображение кода ошибки

Интерфейс

RS-485
Опционально: Ethernet, CAN

Протокол

Modbus RTU
Опционально: Modbus TCP, EtherCAT, CANopen, PROFINET, PROFIBUS

Цифровые входы

5 (сух. контакт )

Аналоговые входы

2 (0/4…20 мА и 0…10 В)

Цифровые выходы

1 релейный (~240 В, 3 А в AC и ~30 В, 5 А в DC);

1 транзисторных (=24 В, 50 мА)

Аналоговые выходы

1 (0…10В, 0/4…20 мА)

Встроенные регуляторы

ПИД-регулятор

Встроенный ПЛК (программный автомат)

Класс защиты корпуса

IP20 / IP54

Диапазон рабочих температур

-10…+50 ºС – при влажности < 90 %, при температуре выше 40 ºС – снижение выходных характеристик

Температура при хранении и транспортировке

-30...+60 °C

Длина моторного кабеля (без внешнего дросселя)

<100 м

Таблица номинальных значений выходных токов

Модификация

Источник питания

Номинальный

выходной ток, А

Мощность используемого

электродвигателя, кВт

ПЧВ3-К75-В [М01], ПЧВ3-К75-В-54 [М01]

3 фазы ~380 В

3,0

0,75

ПЧВ3-1К5-В [М01], ПЧВ3-1К5-В-54 [М01]

4,0

1,5

ПЧВ3-2К2-В [М01], ПЧВ3-2К2-В-54 [М01]

6,0

2,2

ПЧВ3-5К5-В [М01], ПЧВ3-5К5-В-54 [М01]

13,0

5,5

ПЧВ3-7К5-В [М01], ПЧВ3-7К5-В-54 [М01]

17,0

7,5

ПЧВ3-11К-В [М01], ПЧВ3-11К-В-54 [М01]

25,0

11,0

ПЧВ3-15К-В [М01], ПЧВ3-15К-В-54 [М01]

32,5

15,0

ПЧВ3-18К-В [М01], ПЧВ3-18К-В-54 [М01]

38,0

18,5

ПЧВ3-22К-В [М01], ПЧВ3-22К-В-54 [М01]

45,0

22,0

ПЧВ3-30К-В [М01], ПЧВ3-30К-В-54 [М01]

60,0

30,0

ПЧВ3-37К-В [М01], ПЧВ3-37К-В-54 [М01]

75,0

37,0

ПЧВ3-45К-В [М01], ПЧВ3-45К-В-54 [М01]

90,0

45,0

ПЧВ3-55К-В [М01], ПЧВ3-55К-В-54 [М01]

110,0

55,0

ПЧВ3-75К-В [М01], ПЧВ3-75К-В-54 [М01]

150,0

75,0

ПЧВ3-90К-В [М01], ПЧВ3-90К-В-54 [М01]

180,0

90,0

ПЧВ3-110К-В [М01], ПЧВ3-110К-В-54 [М01]

210,0

110,0

ПЧВ3-132К-В [М01], ПЧВ3-132К-В-54 [М01]

250,0

132,0

ПЧВ3-160К-В [М01], ПЧВ3-160К-В-54 [М01]

310,0

160,0

ПЧВ3-185К-В [М01], ПЧВ3-185К-В-54 [М01]

340,0

185,0

ПЧВ3-200К-В [М01], ПЧВ3-200К-В-54 [М01]

380,0

200,0

ПЧВ3-220К-В [М01], ПЧВ3-220К-В-54 [М01]

415,0

220,0

ПЧВ3-250К-В [М01], ПЧВ3-250К-В-54 [М01]

470,0

250,0

ПЧВ3-280К-В [М01], ПЧВ3-280К-В-54 [М01]

510,0

280,0

ПЧВ3-315К-В [М01], ПЧВ3-315К-В-54 [М01]

600,0

315,0

ПЧВ3-355К-В [М01], ПЧВ3-355К-В-54 [М01]

670,0

355,0

ПЧВ3-400К-В [М01], ПЧВ3-400К-В-54 [М01]

750,0

400,0

ПЧВ3-450К-В [М01], ПЧВ3-450К-В-54 [М01]

810,0

450,0

       Габаритные и присоединительные размеры


Модификация

Габарит корпуса

Габаритные размеры, мм

Вес ПЧ
Степень защиты IP20

ПЧВ3-К75-В [М01]

Типоразмер 1

76 × 200 × 155

1,3

ПЧВ3-1К5-В [М01]

ПЧВ3-2К2-В [М01]

ПЧВ3-5К5-В [М01]

Типоразмер 2

100 × 242 × 155

1,9

ПЧВ3-7К5-В [М01]

ПЧВ3-11К-В [М01]

Типоразмер 3

116 × 320 × 175

3,5

ПЧВ3-15К-В [М01]

ПЧВ3-18К-В [М01]

Типоразмер 4

142 × 383 × 225

5,9

ПЧВ3-22К-В [М01]

ПЧВ3-30К-В [М01]

ПЧВ3-37К-В [М01]

Типоразмер 5

172 × 433,5 × 225

10,7

ПЧВ3-45К-В [М01]

ПЧВ3-55К-В [М01]

Типоразмер 6

240 × 560 × 310

25

ПЧВ3-75К-В [М01]

ПЧВ3-90К-В [М01]

ПЧВ3-110К-В [М01]

Типоразмер 7

270 × 638 × 350

35

ПЧВ3-132К-В [М01]

ПЧВ3-160К-В [М01]

Типоразмер 8

350 × 738 × 405

63,8

ПЧВ3-185К-В [М01]

 66,5

ПЧВ3-200К-В [М01]

Типоразмер 9

360 × 940 × 480

97

ПЧВ3-220К-В [М01]

ПЧВ3-250К-В [М01]

ПЧВ3-280К-В [М01]

Типоразмер 10

370 × 1140 × 545

126,5

ПЧВ3-315К-В [М01]

ПЧВ3-355К-В [М01]

Типоразмер 11

400 × 1250 × 545

167

ПЧВ3-400К-В [М01]

ПЧВ3-450К-В [М01]

Степень защиты IP54

ПЧВ3-К75-В-54 [M01]

Типоразмер 12

200 × 473 × 228

5,7

ПЧВ3-1K5-В-54 [M01]

5,7

ПЧВ3-2К2-В-54 [M01]

5,7

ПЧВ3-5К5-В-54 [M01]

6,3

ПЧВ3-7К5-В-54 [M01]

6,3

ПЧВ3-11К-В-54 [M01]

Типоразмер 13

218× 567 × 248

10

ПЧВ3-15К-В-54 [M01]

ПЧВ3-18К-В-54 [M01]

Типоразмер 14

285 × 641 × 298

14,5

ПЧВ3-22К-В-54 [M01]

14,5

ПЧВ3-30К-В-54 [M01]

14,7

ПЧВ3-37К-В-54 [M01]

Типоразмер 15

275 × 776 × 290

35

ПЧВ3-45К-В-54 [M01]

ПЧВ3-55К-В-54 [M01]

Типоразмер 16

271 × 1208 × 386

43,1

ПЧВ3-75К-В-54 [M01]

ПЧВ3-90К-В-54 [M01]

ПЧВ3-110К-В-54 [M01]

Типоразмер 17

301 × 1268 × 421

57,5

ПЧВ3-132К-В-54 [M01]

ПЧВ3-160К-В-54 [M01]

Типоразмер 18

382 × 1508 × 480

98

ПЧВ3-185К-В-54 [M01]

ПЧВ3-200К-В-54 [M01]

Типоразмер 19

402 × 1646 × 554

138

ПЧВ3-220К-В-54 [M01]

ПЧВ3-250К-В-54 [M01]

ПЧВ3-280К-В-54 [M01]

Типоразмер 20

411 × 1843 × 620

167,7

ПЧВ3-315К-В-54 [M01]

ПЧВ3-355К-В-54 [M01]

Типоразмер 21

434 × 1948 × 620

215

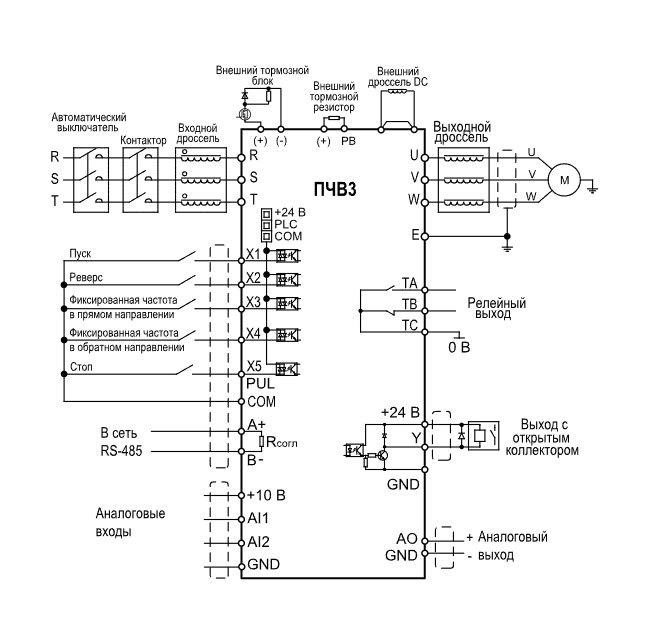

        Схема электрических соединений​

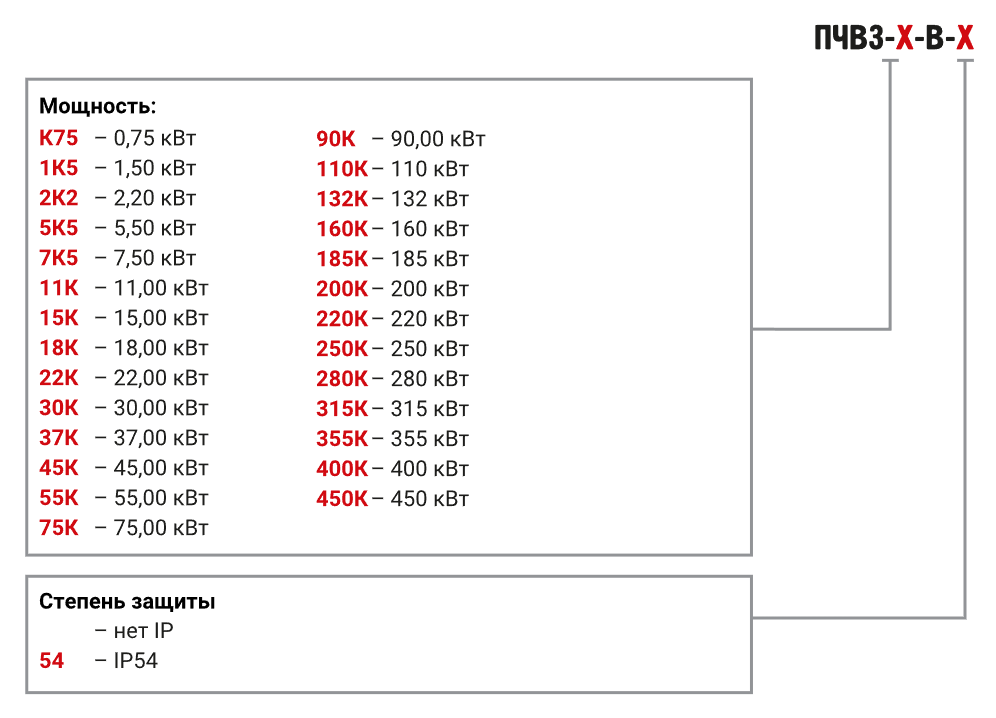

      Модификации

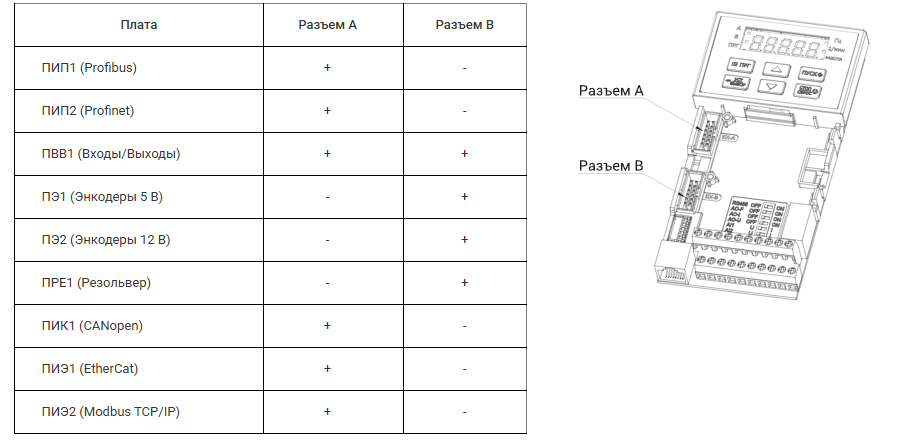

Выбор разъема для установки дополнительных плат


Обзор обновлённой линейки ПЧВ


Вебинар «Новая серия преобразователей частоты ПЧВ М01»
