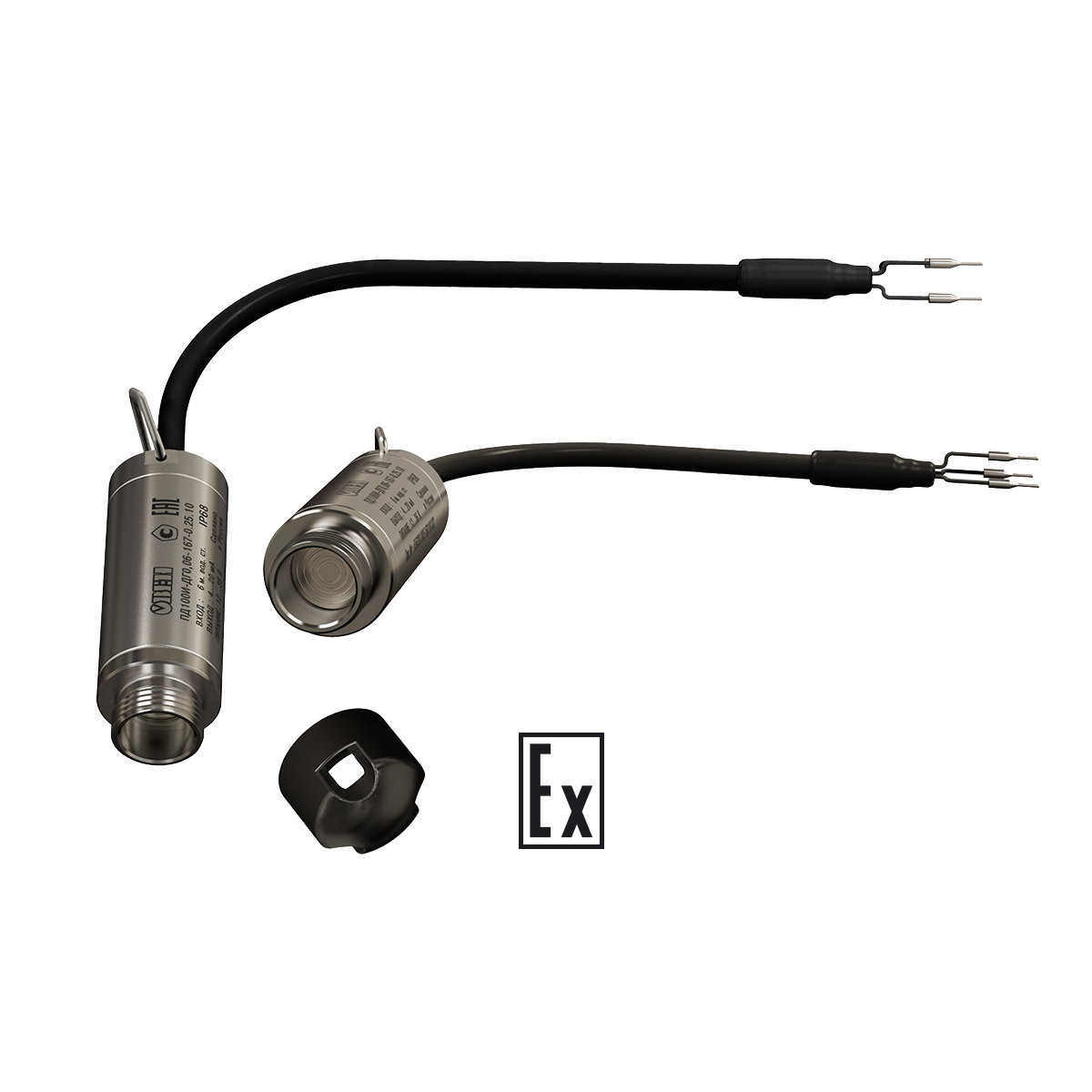

ПД100И-1x7-Exi – погружной уровнемер с искробезопасной цепью и пылевлагозащитой IP68 для опасных производств

Главная Каталог Датчики Преобразователи давления ПД100И-1x7-Exi – погружной уровнемер с искробезопасной цепью и пылевлагозащитой IP68 для опасных производств

ПД100И-1x7-Exi – погружной уровнемер с искробезопасной цепью и пылевлагозащитой IP68 для опасных производств

Наличие товара: По запросу
0 рублей
-
+

Описание ПД100И-1x7-Exi – погружной уровнемер с искробезопасной цепью и пылевлагозащитой IP68 для опасных производств

ПД100И-1x7-Exi – погружной уровнемер с искробезопасной цепью и пылевлагозащитой IP68 для опасных производств
Погружной уровнемер ПД100И-1x7-EXI – это высоконадежный преобразователь гидростатического давления с мембраной из нержавеющей стали, обеспечивающий точное измерение уровня жидкостей. Устройство имеет выходной сигнал 4…20 мА, соответствует требованиям технического регламента Таможенного союза по взрывозащите 0Ex ia IIC T5 Ga X («О безопасности оборудования для работы во взрывоопасных средах» 012/2011) и оснащено встроенным гидрометрическим кабелем.

Область применения
Уровнемер ПД100И-1x7-EXI предназначен для измерения уровня горючих жидкостей на взрывоопасных предприятиях и установках, включая:
  • Резервуары нефтепродуктов
  • Сточные емкости химических производств
  • Бензобаки карьерных самосвалов
  • Хранилища топливозаправочных станций
  • Ванны гальванизации
  • Прочие взрывоопасные и категорированные производства
Измеряемые среды
Нефтепродукты, топлива, химически агрессивные стоки, кислоты, щелочи, техническая вода и другие взрывоопасные жидкости, совместимые с нержавеющими сталями AISI 316L, AISI 304S и поливинилхлоридом PVC.

Преимущества
  • Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
  • Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
  • Низкий гистерезис, высокая точность измерения – благодаря использованию высостабильного сенсора.
  • Устойчивость к гидроударам.
  • Стабильное значение «нуля» преобразователя.
  • Датчик внесен в Государственный реестр средств измерения.
  • Бесплатная заводская первичная поверка.
Основные характеристики
  • Верхний предел измерений – от 0,01 до 2,5 МПа (1,0 до 250,0 м вод. ст.).
  • Тип измеряемого давления – гидростатическое (ДГ), избыточное (ДИ), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
  • Диапазон температур измеряемой среды: -20…+70 °С.
  • Класс точности – 0,25 %; 0,5 %.
  • Межповерочный интервал – 5 лет / 4 года.
  • Взрывозащита – «искробезопасная цепь» 0Ex ia IIC T5 Ga X.

Технические характеристики

Наименование

Значение

Выходной сигнал

4...20 мА, 2-проводная схема «токовая петля»

Основная приведенная погрешность

0,25 или 0,5 % ВПИ

Диапазон рабочих температур измеряемой среды

0…+80 °С

Напряжение питания

12…40 В постоянного тока, номинальное 24 В

Сопротивление нагрузки

0…1,4 кОм (в зависимости от напряжения питания)

Максимальная потребляемая мощность

не более 0,9 Вт

Защита от подачи напряжения питания обратной полярности

есть

Устойчивость к климатическим воздействиям

УХЛ3.1

Устойчивость к механическим воздействиям

группа исполнения V3 по ГОСТ Р 52931

Помехоустойчивость

класс А по ГОСТ 30804.6.2-2013

Степень защиты корпуса

IP68

Диапазон рабочих температур окружающего воздуха

-20…+70 °С

Атмосферное давление рабочее

84,0...106,7 кПа

Среднее время наработки на отказ

не менее 500 000 ч

Средний срок службы

12 лет

Межповерочный интервал

5 лет / 4 года

Методика поверки

КУВФ.406230.100 МП

Вес датчика без упаковки / в упаковке / вес кабеля

0,2 кг / 0,3 кг / 0,8 кг на 10 м

Штуцер (без защитного колпачка)

M20×1,5 «открытый порт»

M20×1,5 манометрической формы

G1/2 манометрической формы

G1/4 по ГОСТ 2405

М24×1,5 «торцевая мембрана»

Тип электрического соединителя

кабель гидрометрический (неразъёмно)

Габаритный размер (без кабеля), не более

92×27 мм

Перегрузочная способность

не менее 200 % от ВПИ

Предельное давление перегрузки

не менее 400 % от ВПИ

Исполнение по взрывозащите

«Искробезопасная цепь» 0Ex ia IIC T5 Ga X

Схемы подключения и габаритные размеры

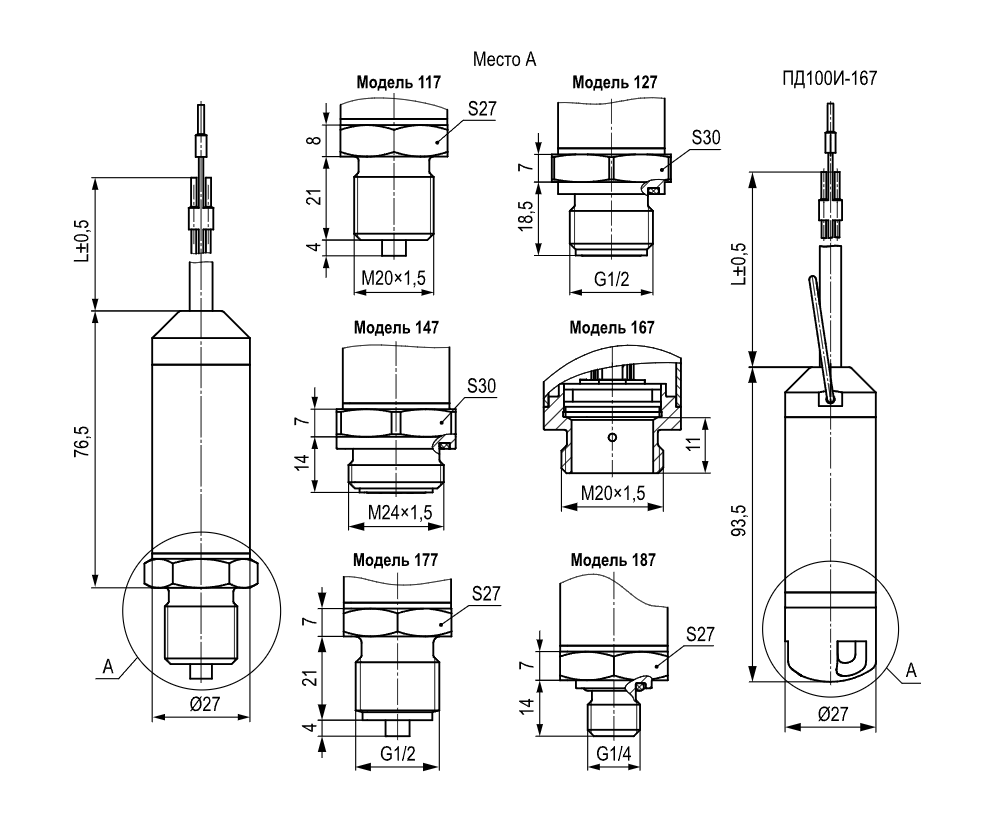

Габаритные размеры ПД100И-1x7-Exi

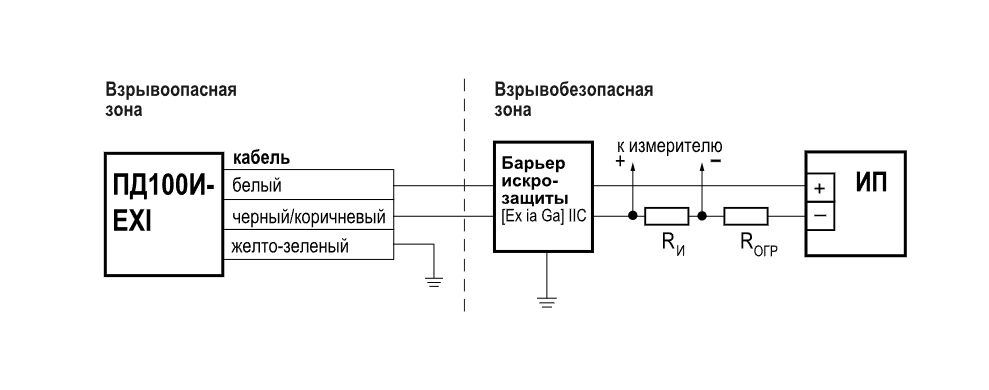

Схемы подключения ПД100И-1x7-Exi

Модификации

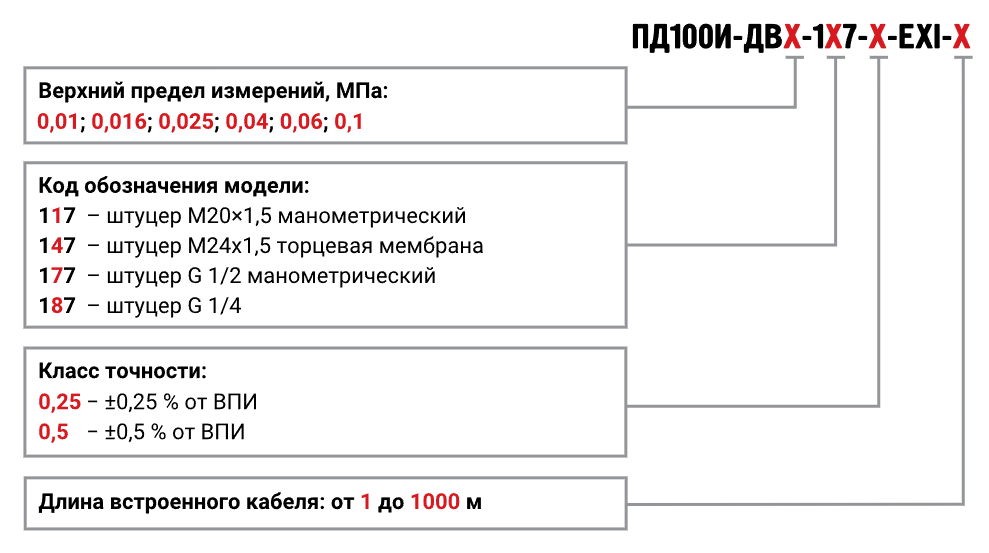

Модификации ПД100И-ДВ-1x7-Exi

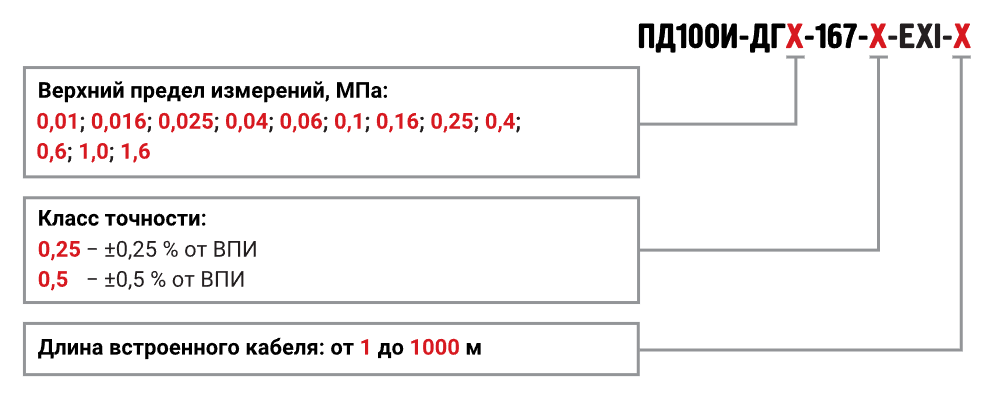

Модификации ПД100И-ДГ-1x7-Exi


Модификации ПД100И-ДИВ-1x7-Exi

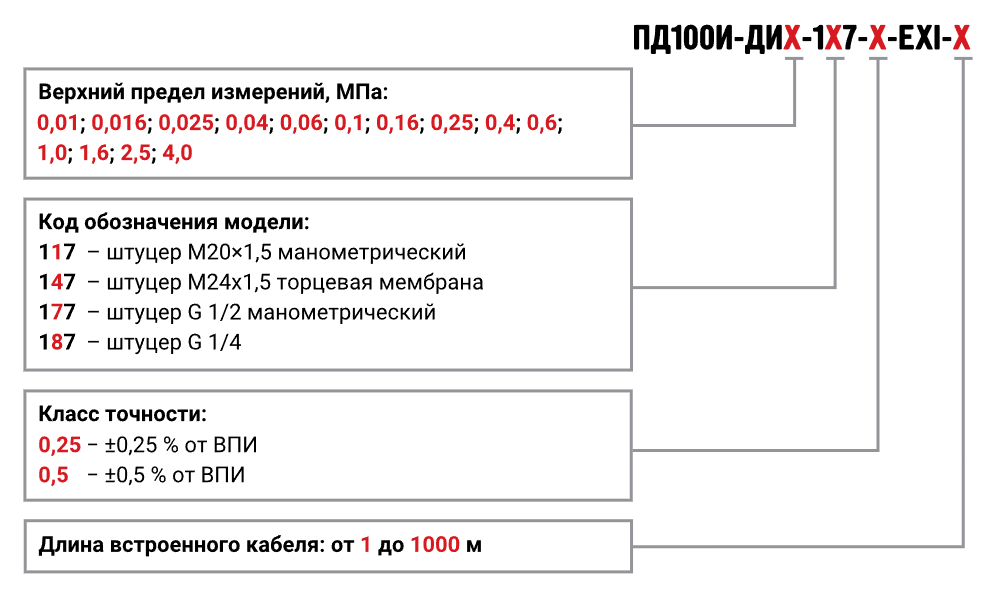

Модификации ПД100И-ДИ-1x7-Exi

Пример обозначения при заказе:

ПД100И-ДГ0,06-167-0,5-EXI-10

Это означает, что изготовлению и поставке подлежит преобразователь уровня с параметрами: выходной сигнал 4…20 мА «токовая петля», измеряемое давление – гидростатическое 0…6,0 м вод. ст., мембрана сенсора – нержавеющая сталь, присоединение к процессу – резьба М20×1,5 «открытый порт», кабельный ввод IP68, основная приведённая погрешность – 0,5 % ВПИ, гидрометрический кабель длиной 10 метров, исполнение «искробезопасная цепь» 0Ex ia IIC T5 Ga X, межповерочный интервал 5 лет, с первичной поверкой.

Руководство по эксплуатации датчика давления ПД100И

Руководство по эксплуатации (краткое) ПД100И-1х7
