ПД100И моделей 121/141/161 датчик давления с торцевой открытой мембраной для вязких загрязнённых сред

Главная Каталог Датчики ПД100И моделей 121/141/161 датчик давления с торцевой открытой мембраной для вязких загрязнённых сред
ПД100И-121 датчик с торцевой открытой мембраной для вязких загрязненных сред
ПД100И-141 датчик с торцевой открытой мембраной для вязких загрязненных сред
ПД100И-141 датчик с торцевой открытой мембраной для вязких загрязненных сред

ПД100И моделей 121/141/161 датчик давления с торцевой открытой мембраной для вязких загрязнённых сред

Артикул: 72531
Наличие товара: По запросу
15 860 рублей
-
+
Модификация:

Описание ПД100И моделей 121/141/161 датчик давления с торцевой открытой мембраной для вязких загрязнённых сред

ПД100И моделей 121/141/161 датчик давления с торцевой открытой мембраной для вязких загрязнённых сред

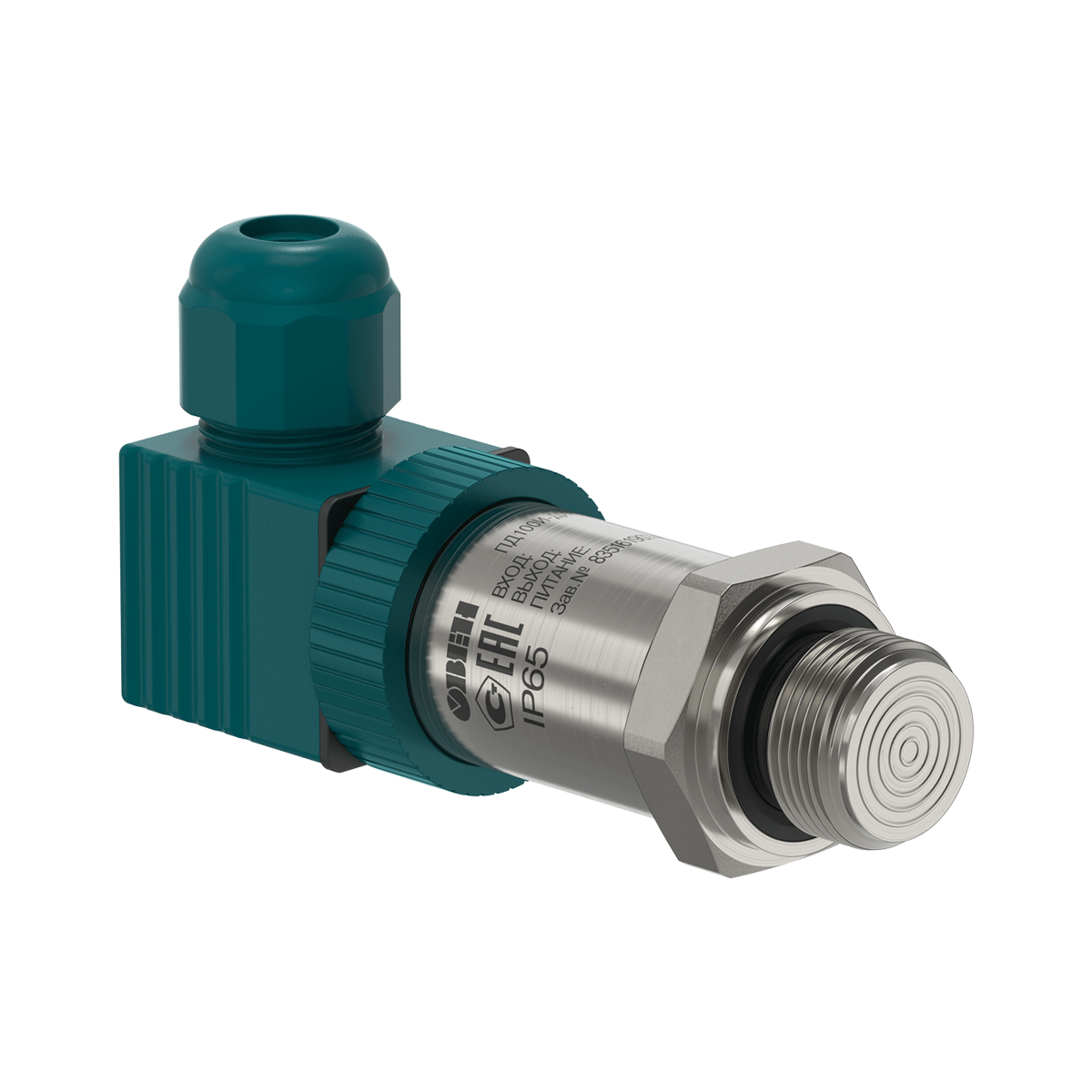

Малогабаритный датчик с торцевой открытой мембраной представляет собой преобразователь давления с сенсором типа КНК (кремний на кремнии), с мембраной из нержавеющей стали AISI 316L, на штуцере из нержавеющей стали AISI 304S с резьбами G1/2”, M24×1,5, M20×1,5 и выходным сигналом 4…20 мА.

Преобразователи ПД100И-121/141/161 применяется для измерения уровня и давления вязких, загрязнённых и коксующихся сред: молочные продукты, патока, целлюлозные пульпы, пенообразователи, канализационные стоки на пищевых производствах, целлюлозно-бумажных комбинатах, мазутных складах, водоканалах, пожарных системах и других специализированных производствах.

Среда измерения
Сильнозагрязнённые, высоковязкие, коксующиеся жидкости, суспензии и растворы.

Отличительные особенности
  • Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
  • Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
  • Низкий гистерезис, высокая точность измерения – благодаря использованию высокостабильного сенсора.
  • Стабильное значение "ноля" преобразователя.
  • Датчик внесен в Государственный реестр средств измерения.
  • Бесплатная заводская первичная поверка.
Основные характеристики
  • Верхний предел измерений – от 0,01 до 4,0 МПа.
  • Тип измеряемого давления – избыточное (ДИ), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
  • Диапазон температур измеряемой среды: –40…+125 °С.
  • Класс точности – 0,25 %; 0,5 %.
  • Межповерочный интервал – 5 лет / 4 года.
Выбор модификации







Модификация
ПД100И-ДВ0,01-141-0,5 Вакуумметрическое 0.01 0.5
ПД100И-ДВ0,016-141-0,5 Вакуумметрическое 0.016 0.5
ПД100И-ДВ0,025-141-0,5 Вакуумметрическое 0.025 0.5
ПД100И-ДВ0,04-141-0,5 Вакуумметрическое 0.04 0.5
ПД100И-ДВ0,06-141-0,5 Вакуумметрическое 0.06 0.5
ПД100И-ДВ0,1-141-0,25 Вакуумметрическое 0.1 0.25
ПД100И-ДВ0,1-141-0,5 Вакуумметрическое 0.1 0.5
ПД100И-ДИ0,01-141-0,5 Избыточное 0.01 0.5
ПД100И-ДИ0,016-141-0,5 Избыточное 0.016 0.5
ПД100И-ДИ0,025-141-0,5 Избыточное 0.025 0.5
ПД100И-ДИ0,04-141-0,25 Избыточное 0.04 0.25
ПД100И-ДИ0,04-141-0,5 Избыточное 0.04 0.5
ПД100И-ДИ0,06-141-0,25 Избыточное 0.06 0.25
ПД100И-ДИ0,06-141-0,5 Избыточное 0.06 0.5
ПД100И-ДИ0,1-141-0,25 Избыточное 0.1 0.25
ПД100И-ДИ0,1-141-0,5 Избыточное 0.1 0.5
ПД100И-ДИ0,16-141-0,25 Избыточное 0.16 0.25
ПД100И-ДИ0,16-141-0,5 Избыточное 0.16 0.5
ПД100И-ДИ0,25-141-0,25 Избыточное 0.25 0.25
ПД100И-ДИ0,25-141-0,5 Избыточное 0.25 0.5
ПД100И-ДИ0,4-141-0,25 Избыточное 0.4 0.25
ПД100И-ДИ0,4-141-0,5 Избыточное 0.4 0.5
ПД100И-ДИ0,6-141-0,25 Избыточное 0.6 0.25
ПД100И-ДИ0,6-141-0,5 Избыточное 0.6 0.5
ПД100И-ДИ1,0-141-0,25 Избыточное 1 0.25
ПД100И-ДИ1,0-141-0,5 Избыточное 1 0.5
ПД100И-ДИ1,6-141-0,25 Избыточное 1.6 0.25
ПД100И-ДИ1,6-141-0,5 Избыточное 1.6 0.5
ПД100И-ДИ2,5-141-0,25 Избыточное 2.5 0.25
ПД100И-ДИ2,5-141-0,5 Избыточное 2.5 0.5
ПД100И-ДИВ0,02-141-0,5 Избыточно-вакуумметрическое 0.02 0.5
ПД100И-ДИВ0,05-141-0,25 Избыточно-вакуумметрическое 0.05 0.25
ПД100И-ДИВ0,05-141-0,5 Избыточно-вакуумметрическое 0.05 0.5
ПД100И-ДИВ0,08-141-0,5 Избыточно-вакуумметрическое 0.08 0.5
ПД100И-ДИВ0,1-141-0,25 Избыточно-вакуумметрическое 0.1 0.25
ПД100И-ДИВ0,1-141-0,5 Избыточно-вакуумметрическое 0.1 0.5
ПД100И-ДИВ0,15-141-0,25 Избыточно-вакуумметрическое 0.15 0.25
ПД100И-ДИВ0,15-141-0,5 Избыточно-вакуумметрическое 0.15 0.5
ПД100И-ДИВ0,3-141-0,25 Избыточно-вакуумметрическое 0.3 0.25
ПД100И-ДИВ0,3-141-0,5 Избыточно-вакуумметрическое 0.3 0.5
ПД100И-ДИВ0,5-141-0,25 Избыточно-вакуумметрическое 0.5 0.25
ПД100И-ДИВ0,5-141-0,5 Избыточно-вакуумметрическое 0.5 0.5
ПД100И-ДИВ0,9-141-0,25 Избыточно-вакуумметрическое 0.9 0.25
ПД100И-ДИВ0,9-141-0,5 Избыточно-вакуумметрическое 0.9 0.5
ПД100И-ДИВ1,5-141-0,25 Избыточно-вакуумметрическое 1.5 0.25
ПД100И-ДИВ1,5-141-0,5 Избыточно-вакуумметрическое 1.5 0.5
ПД100И-ДИВ2,4-141-0,5 Избыточно-вакуумметрическое 2.4 0.5

Технические характеристики

Наименование

Значение

Выходной сигнал постоянного тока

4...20 мА, 2-проводная схема

Основная приведенная погрешность

0,25; 0,5 % ВПИ

Диапазон рабочих температур измеряемой среды

–40…+125 °С

Напряжение питания

12…40 В постоянного тока, номинальное 24 В

Сопротивление нагрузки

0…1,4 кОм (в зависимости от напряжения питания)

Потребляемая мощность

не более 0,8 Вт

Помехоустойчивость

класс А по ГОСТ 30804.6.2-2013

Устойчивость к механическим воздействиям

группа исполнения V3 по ГОСТ Р 52931

Степень защиты корпуса

IP65

Устойчивость к климатическим воздействиям

УХЛ3.1

Диапазон рабочих температур окружающего воздуха

–40…+80 °С

Атмосферное давление рабочее

84,0...106,7 кПа

Среднее время наработки на отказ

не менее 500 000 ч

Средний срок службы

12 лет

Межповерочный интервал

4 / 5 лет

Методика поверки

КУВФ.406230.100 МП

Вес без упаковки / в упаковке

0,2 кг / 0,3 кг

Штуцер для подключения

«121» – G1/2” торцевая мембрана

«141» – M24×1,5 торцевая мембрана

«161» – M20×1,5 торцевая мембрана

Тип электрического соединителя

EN175301-803 форма А

Габаритный размер (по высоте)

не более 82 мм

Перегрузочная способность

не менее 200 % от ВПИ

Предельное давление перегрузки

не менее 400 % от ВПИ

Схемы подключения и габаритные размеры

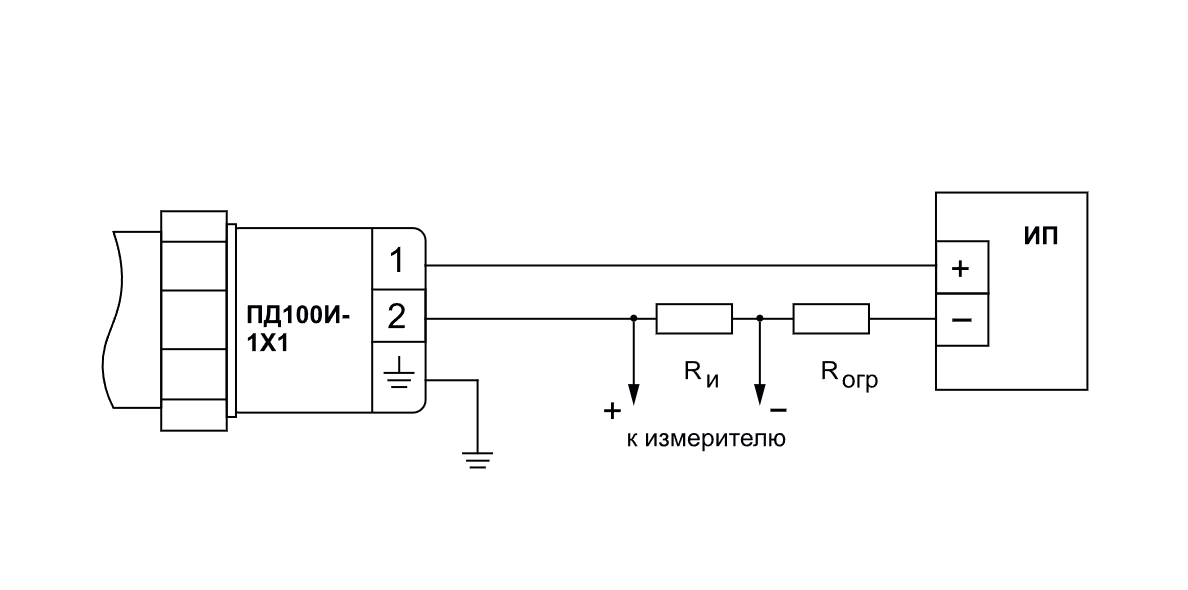

        Схема подключения ПД100И-121/141/161

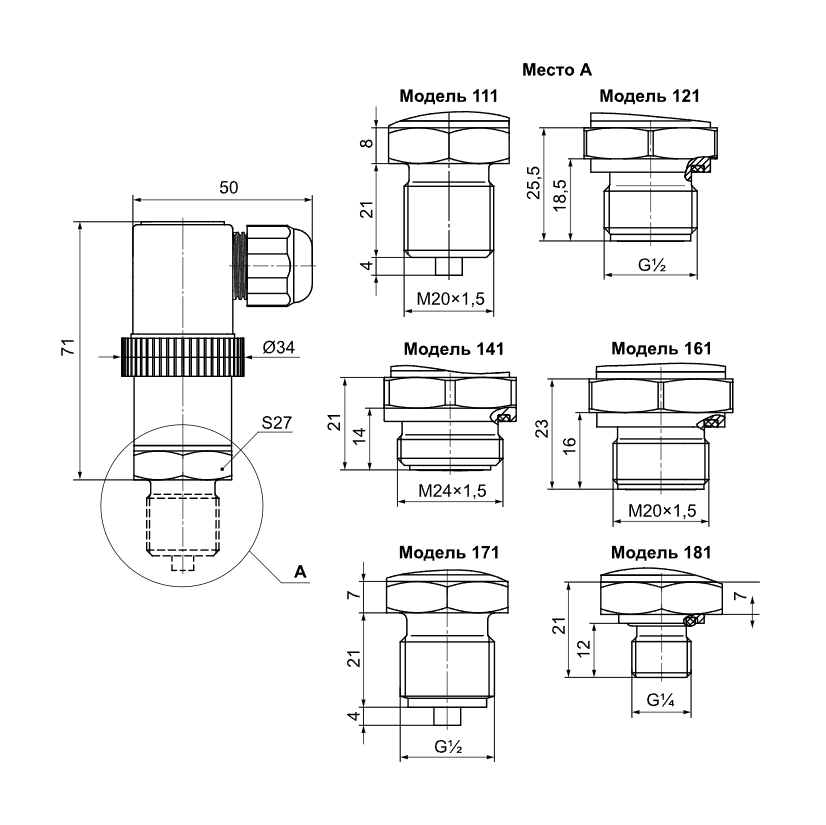

Габаритные размеры ПД100И-121/141/161

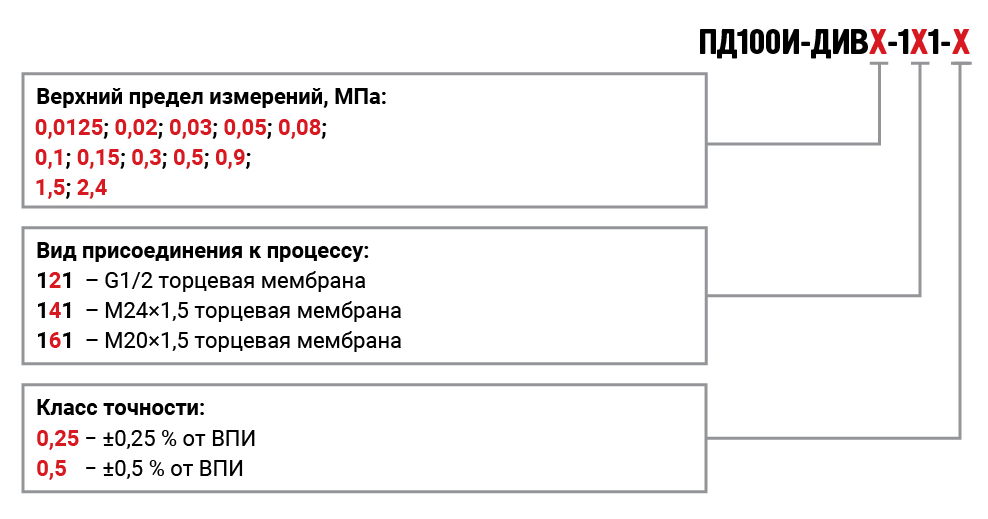

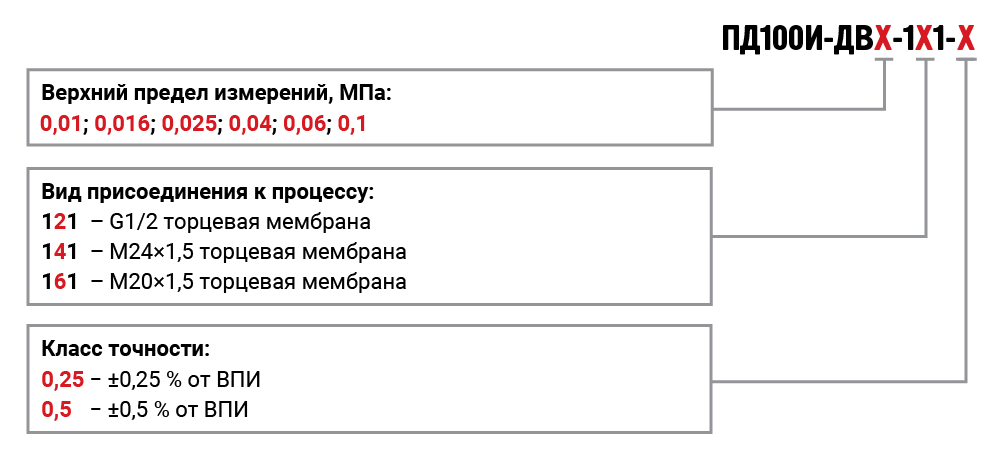

Модификации



Пример обозначения при заказе:
ПД100И-ДИ1,0-141-0,5

Это означает, что изготовлению и поставке подлежит преобразователь давления с параметрами: выходной сигнал 4…20 мА «токовая петля», измеряемое давление – избыточное 0…1,0 МПа, мембрана сенсора из нержавеющей стали толщиной 40 мкм, присоединение к процессу – резьба М24×1,5 «торцевая мембрана», электроразъём EN175301-803 со степенью защиты IP65, основная суммарная приведённая погрешность – 0,5 % ВПИ, межповерочный интервал 5 лет, с первичной поверкой.
