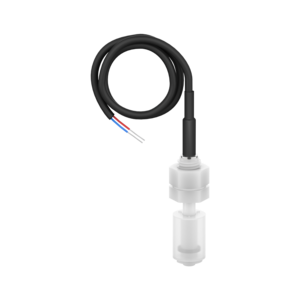

ПДУ-П поплавковый сигнализатор уровня для химически агрессивных сред
Важно! На данный момент для продаж доступны только модели ПДУ-П.1.50.М16-х и ПДУ-П.1.50.К.М16-х, с длиной штока – 50 мм и кабельным выводом от 1 до 120 м.
Поплавковый датчик уровня ПДУ-П предназначен для контроля (сигнализации) уровня химически агрессивных жидкостей путем замыкания (размыкания) геркона магнитным полем магнита, встроенного в перемещающийся по высоте поплавок.
Датчик применяется для сигнализации от 1 до 3 уровней уровня жидкостей, совместимых по своему химическому составу с материалами PVDF, PFA, FFKM.
Устройства поставляется в следующих вариантах:
Резьбовые подключения к процессу: М16 (ПДУ-П.1.50.х.М16-х), М26×1,5 , G1, G1½ , G2
Длиной штока от 50 до 3000 мм (на данный момент для продаж доступны только модели ПДУ-П.1.50.М16-х и ПДУ-П.1.50.К.М16-х, с длиной штока – 50 мм и кабельным выводом от 1 до 120 м.).
Устройство рассчитано на работу в диапазоне температур от -20 до +125 °С.
ПДУ-П найдет широкое применение в химической промышленности (кислоты, основания); пищевой (уксус, молочная кислота, пиво, лимонная кислота); добывающей (нефть, масло, смазочные материалы), а также в водоподготовке (хлорированная вода, гидрохлорид натрия, реагенты).
Для подключения к АСУ ТП датчики ОВЕН ПДУ-П снабжены силиконовым кабелем AWG 24 длиной от 1 до 120 метров или разъемом DIN 43650 А.
Преимущества
Использование высококачественных химически стойких материалов – поливинилденфторида (PVDF), фторполимера (PFA) и перфторэластомера (FFKM) – гарантирует надежную работу датчика с различными химически агрессивными жидкостями;
Широкий диапазон рабочих длин и присоединений к технологическому процессу облегчает выбор оптимального датчика под конкретную задачу;
Наличие кабельного вывода с кабелем AWG нужной длины или универсального DIN-разъёма облегчают и ускоряют подключение к сигнальной линии связи АСУ ТП;
Расширенный температурный диапазон и высокая степень пылевлагозащиты обеспечивают стойкость к неблагоприятным условиям работы на объекте.
Технические характеристики
|
Количество сигнализируемых уровней
|
1
|
2
|
3
|
1
|
2
|
|
Электрические параметры
|
|
Род коммутируемого тока
|
постоянный; переменный (частотой до 10 кГц)
|
|
Максимальное коммутируемое напряжение при постоянном токе (не более), В пост.
|
180 В
|
300 В
|
180 В
|
|
Максимальное коммутируемое напряжение при переменном токе с частотой до 10 кГц (не более), В эфф.
|
130 В
|
300 В
|
130 В
|
|
Максимальный коммутируемый ток постоянный или переменный (не более), А
|
0,5 А
|
2,0 А
|
0,5 А
|
|
Максимальная коммутируемая мощность (не более), Вт/ВА
|
10 Вт/ВА
|
30 Вт/ВА
|
10 Вт/ВА
|
|
Потребляемая мощность (не более), мВт
|
200 мВт
|
200 мВт
|
200 мВт
|
|
Конструктивные параметры
|
|
Материалы, контактирующие с рабочей средой:
|
|
– материал штока датчика
|
PVDF (ПДУ-П.1.50.М16), PFA
|
PFA
|
|
– материал уплотнения
|
FFKM
|
FFKM
|
|
– материал штуцера, поплавка, ограничительного кольца
|
PVDF
|
PVDF
|
|
Подключение к АСУ ТП
|
Кабельный вывод AWG24*
|
Разъём DIN 43650 А
|
|
Степень защиты корпуса по ГОСТ 14254-2015
|
IP65
IP68 (погружная часть)
|
|
Характеристики надежности
|
|
Средняя наработка на отказ, не менее
|
1×106 срабатываний
|
|
Средний срок службы, не менее
|
8 лет
|
|
|
Условия эксплуатации
Датчик предназначен для эксплуатации при следующих условиях:
вид контролируемой среды – химически агрессивные жидкости не склонные к налипанию, в т.ч. вязкие, не агрессивные к материалам PVDF, PFA, FFKM;
температура контролируемой среды – от минус 20 до плюс 125 °С;
давление контролируемой среды – не более 0,2 МПа;
плотность контролируемой среды, не менее:
0,6 г/см3 (для моделей ПДУ-П.1.L.Х.G1-Г, ПДУ-П.2.L.Х.L2.Х.G1-Г, ПДУ-П.3.L.Х.L2.Х.L3.Х.G1-Г, ПДУ-П.1Н.L.Х.G2, ПДУ-П.2Н.L.Х.L2.Х.G2);
0,9 г/см3 (для моделей ПДУ-П.1.50.М16, ПДУ-П.1.L.Х. М26х1,5-Г, ПДУ-П.2.L.Х.L2.Х.М26х1,5-Г, ПДУ-П.1Н.L.Х.G1, ПДУ-П.1Н.L.Х.G1,5, ПДУ-П.2Н.L.Х.L2.Х.G1, ПДУ-П.2Н.L.Х.L2.Х.G1,5);
температура окружающего воздуха – от минус 50 до плюс 85 °С;
верхнее значение относительной влажности окружающего воздуха – 100 %;
атмосферное давление – от 84,0 до 106,7 кПа.
По устойчивости к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008 датчик соответствует группе N2.
Габаритные и установочные размеры
Одноуровневые поплавковые датчики ОВЕН ПДУ-П
