ПДУ-П поплавковый сигнализатор уровня для химически агрессивных сред

Главная Каталог Новинки ПДУ-П поплавковый сигнализатор уровня для химически агрессивных сред

ПДУ-П поплавковый сигнализатор уровня для химически агрессивных сред

Артикул: 154058
Наличие товара: По запросу
4 124 рубля
-
+
Модификация:

Описание ПДУ-П поплавковый сигнализатор уровня для химически агрессивных сред

ПДУ-П поплавковый сигнализатор уровня для химически агрессивных сред
Важно! На данный момент для продаж доступны только модели ПДУ-П.1.50.М16-х и ПДУ-П.1.50.К.М16-х, с длиной штока – 50 мм и кабельным выводом от 1 до 120 м.

Поплавковый датчик уровня ПДУ-П предназначен для контроля (сигнализации) уровня химически агрессивных жидкостей путем замыкания (размыкания) геркона магнитным полем магнита, встроенного в перемещающийся по высоте поплавок.

Датчик применяется для сигнализации от 1 до 3 уровней уровня жидкостей, совместимых по своему химическому составу с материалами PVDF, PFA, FFKM.
  • Устройства поставляется в следующих вариантах:
  •
  • Резьбовые подключения к процессу: М16 (ПДУ-П.1.50.х.М16-х), М26×1,5 , G1, G1½ , G2

Длиной штока от 50 до 3000 мм (на данный момент для продаж доступны только модели ПДУ-П.1.50.М16-х и ПДУ-П.1.50.К.М16-х, с длиной штока – 50 мм и кабельным выводом от 1 до 120 м.).

Устройство рассчитано на работу в диапазоне температур от -20 до +125 °С.

ПДУ-П найдет широкое применение в химической промышленности (кислоты, основания); пищевой (уксус, молочная кислота, пиво, лимонная кислота); добывающей (нефть, масло, смазочные материалы), а также в водоподготовке (хлорированная вода, гидрохлорид натрия, реагенты).

Для подключения к АСУ ТП датчики ОВЕН ПДУ-П снабжены силиконовым кабелем AWG 24 длиной от 1 до 120 метров или разъемом DIN 43650 А.

Преимущества
  • Использование высококачественных химически стойких материалов – поливинилденфторида (PVDF), фторполимера (PFA) и перфторэластомера (FFKM) – гарантирует надежную работу датчика с различными химически агрессивными жидкостями;
  • Широкий диапазон рабочих длин и присоединений к технологическому процессу облегчает выбор оптимального датчика под конкретную задачу;
  • Наличие кабельного вывода с кабелем AWG нужной длины или универсального DIN-разъёма облегчают и ускоряют подключение к сигнальной линии связи АСУ ТП;
  • Расширенный температурный диапазон и высокая степень пылевлагозащиты обеспечивают стойкость к неблагоприятным условиям работы на объекте.

Технические характеристики

Наименование

Значение

ПДУ-П.1

ПДУ-П.2

ПДУ-П.3

ПДУ-П.1Н

ПДУ-П.2Н

Количество сигнализируемых уровней

1

2

3

1

2

Электрические параметры

Род коммутируемого тока

постоянный; переменный (частотой до 10 кГц)

Максимальное коммутируемое напряжение при постоянном токе (не более), В пост.

180 В



300 В





180 В

Максимальное коммутируемое напряжение при переменном токе с частотой до 10 кГц (не более), В эфф.



130 В



300 В





130 В

Максимальный коммутируемый ток постоянный или переменный (не более), А

0,5 А



2,0 А





0,5 А

Максимальная коммутируемая мощность (не более), Вт/ВА

10 Вт/ВА

30 Вт/ВА

10 Вт/ВА

Потребляемая мощность (не более), мВт

200 мВт

200 мВт

200 мВт

Конструктивные параметры

Материалы, контактирующие с рабочей средой:

– материал штока датчика

PVDF (ПДУ-П.1.50.М16), PFA

PFA

– материал уплотнения

FFKM

FFKM

– материал штуцера, поплавка, ограничительного кольца

PVDF

PVDF

Подключение к АСУ ТП

Кабельный вывод AWG24*

Разъём DIN 43650 А

Степень защиты корпуса по ГОСТ 14254-2015

IP65

IP68 (погружная часть)

Характеристики надежности

Средняя наработка на отказ, не менее

1×106 срабатываний

Средний срок службы, не менее

8 лет

*Длина кабеля от 1 до 120 м. (указывается при заказе).

Условия эксплуатации
Датчик предназначен для эксплуатации при следующих условиях:
  • вид контролируемой среды – химически агрессивные жидкости не склонные к налипанию, в т.ч. вязкие, не агрессивные к материалам PVDF, PFA, FFKM;
  • температура контролируемой среды – от минус 20 до плюс 125 °С;
  • давление контролируемой среды – не более 0,2 МПа;
  • плотность контролируемой среды, не менее:
  • 0,6 г/см3 (для моделей ПДУ-П.1.L.Х.G1-Г, ПДУ-П.2.L.Х.L2.Х.G1-Г, ПДУ-П.3.L.Х.L2.Х.L3.Х.G1-Г, ПДУ-П.1Н.L.Х.G2, ПДУ-П.2Н.L.Х.L2.Х.G2);
  • 0,9 г/см3 (для моделей ПДУ-П.1.50.М16, ПДУ-П.1.L.Х. М26х1,5-Г, ПДУ-П.2.L.Х.L2.Х.М26х1,5-Г, ПДУ-П.1Н.L.Х.G1, ПДУ-П.1Н.L.Х.G1,5, ПДУ-П.2Н.L.Х.L2.Х.G1, ПДУ-П.2Н.L.Х.L2.Х.G1,5);
  • температура окружающего воздуха – от минус 50 до плюс 85 °С;
  • верхнее значение относительной влажности окружающего воздуха – 100 %;
  • атмосферное давление – от 84,0 до 106,7 кПа.
По устойчивости к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008 датчик соответствует группе N2.

Габаритные и установочные размеры

Одноуровневые поплавковые датчики ОВЕН ПДУ-П

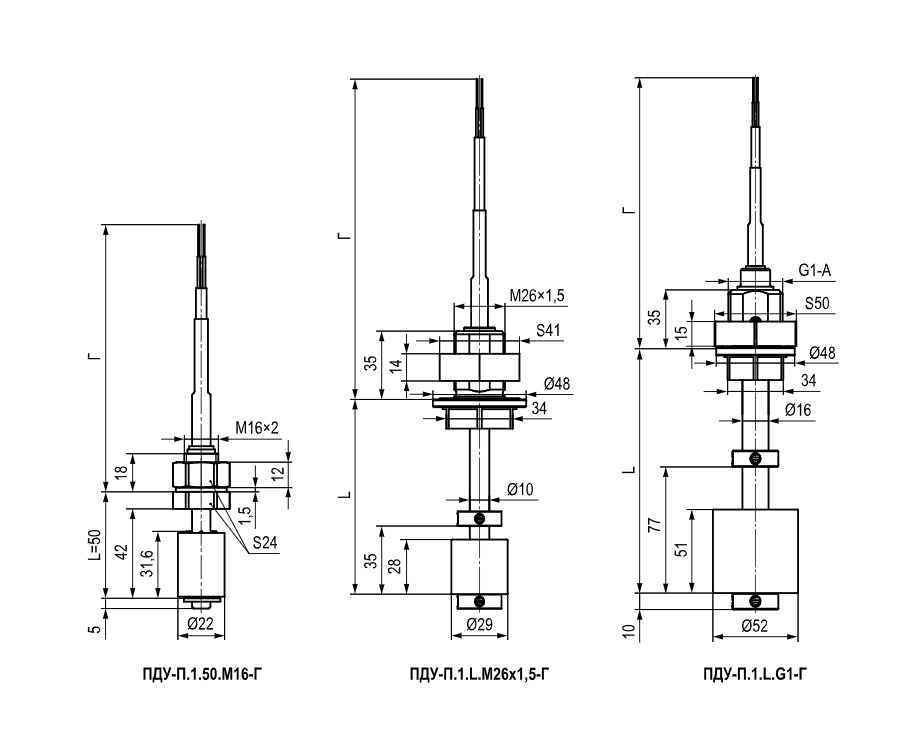

Одноуровневые поплавковые датчики ПДУ-П с кабельным выводом

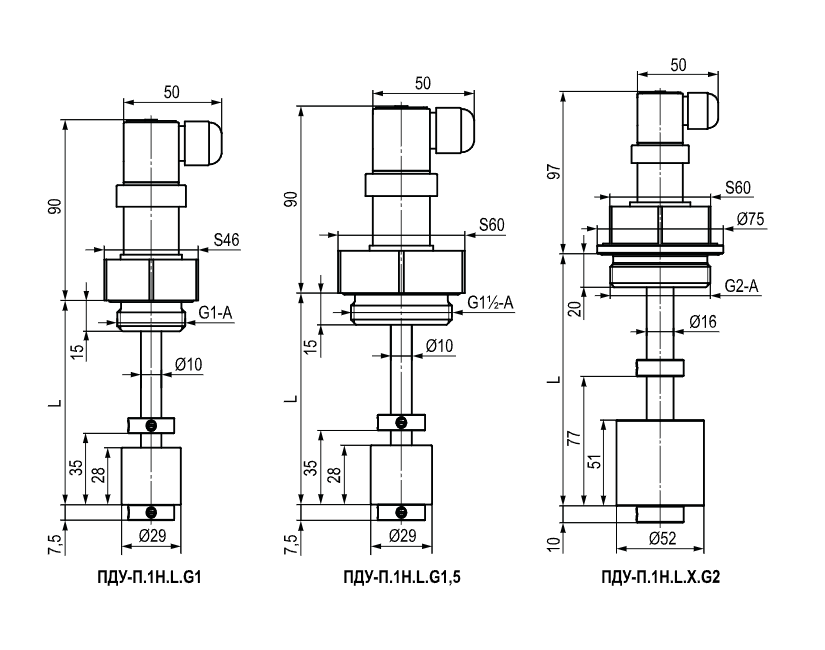

Одноуровневые поплавковые датчики ПДУ-П с разъемом стандарта DIN 43650

Двухуровневые поплавковые датчики уровня ОВЕН ПДУ-П

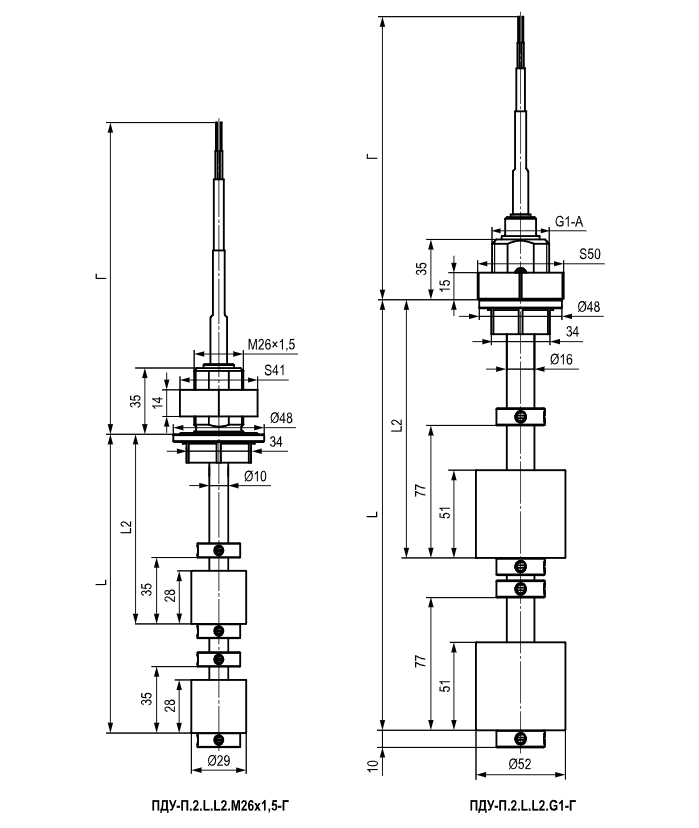

Двухуровневые поплавковые датчики ПДУ-П с кабельным выводом


Двухуровневые поплавковые датчики ПДУ-П с разъемом стандарта DIN 43650

Трехуровневые поплавковые датчики уровня ОВЕН ПДУ-П

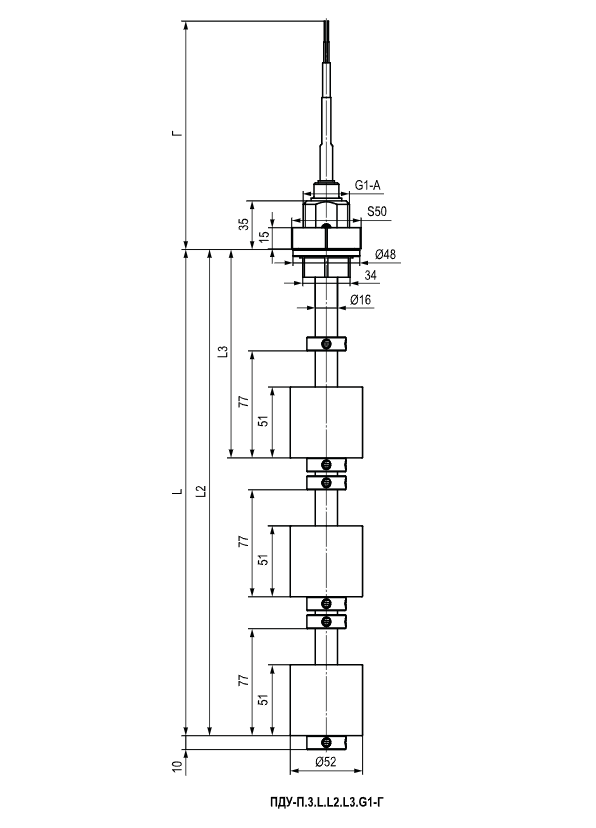

Трехуровневые поплавковые датчики ПДУ-П с кабельным выводом

 Схемы подключения

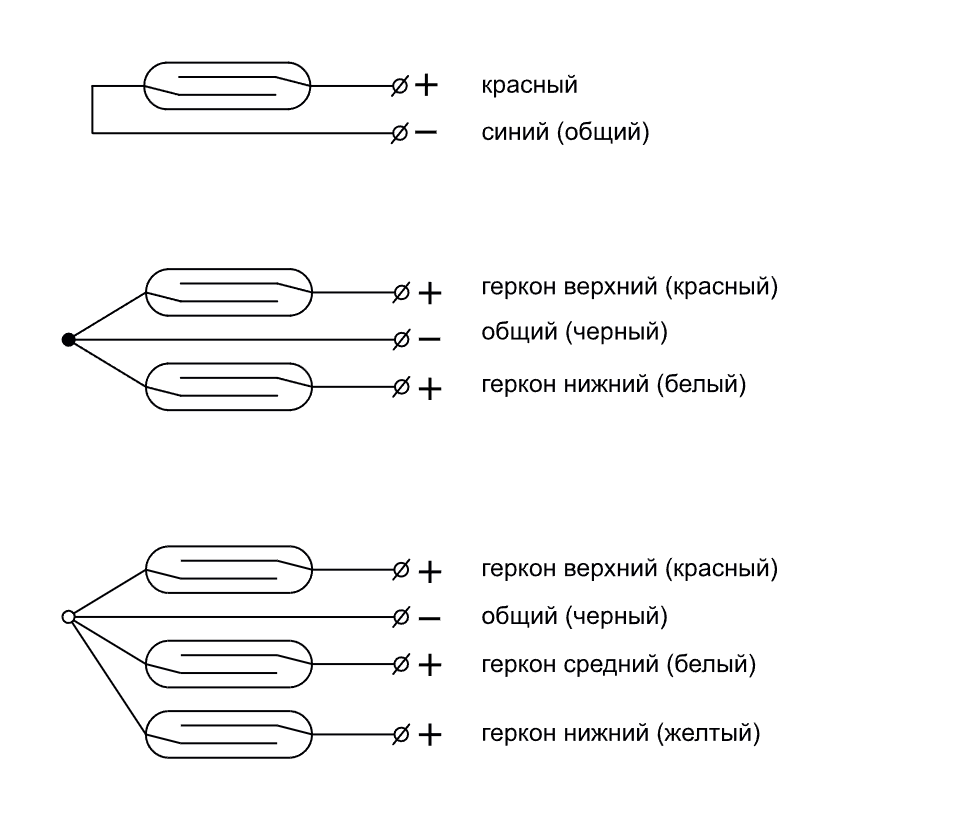

Схемы подключения ПДУ-П

Модификации

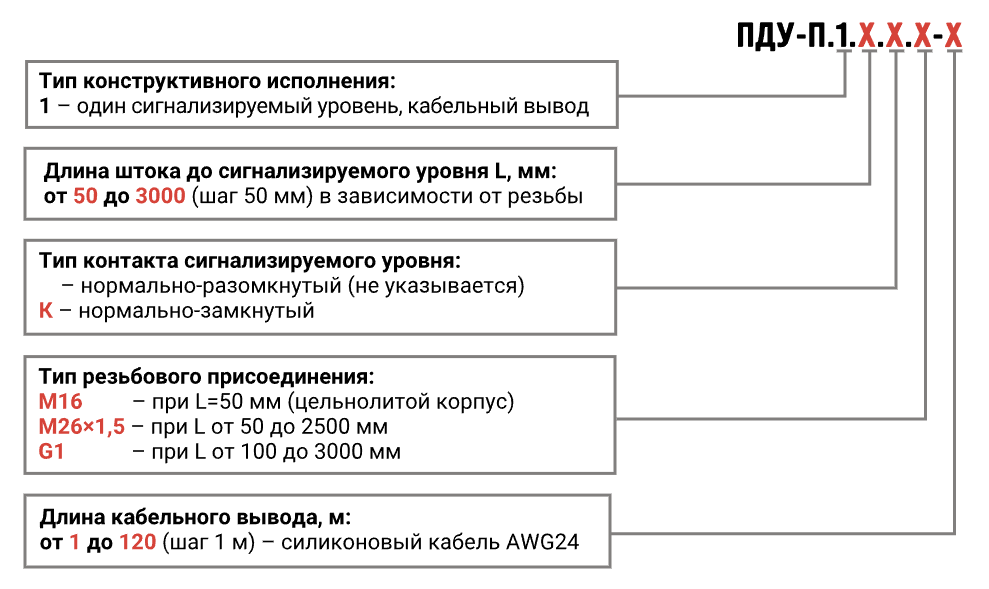

Одноуровневые химически стойкие датчики ПДУ-П с кабельным выводом

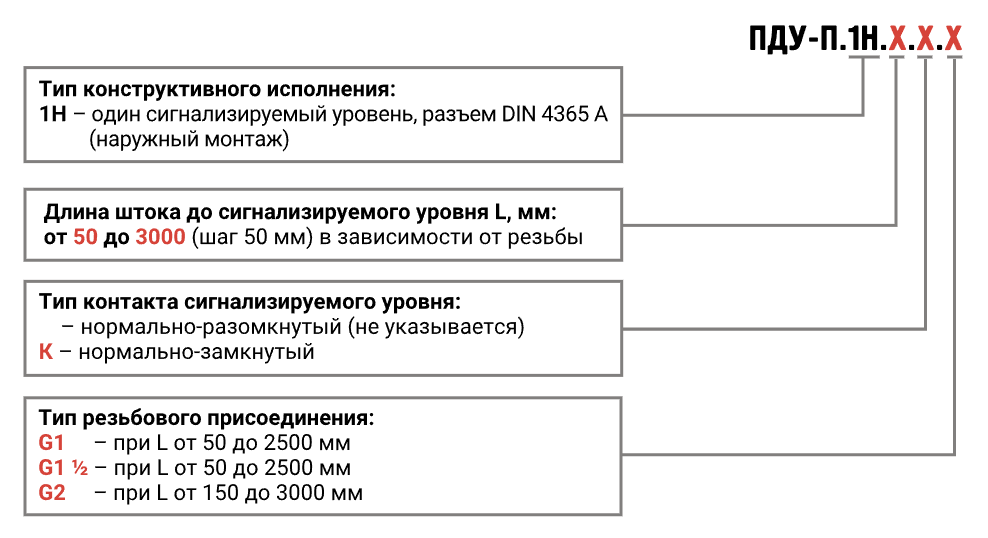

Одноуровневые химически стойкие датчики ПДУ-П с DIN-разъёмом


Двухуровневые химически стойкие датчики ПДУ-П с кабельным выводом

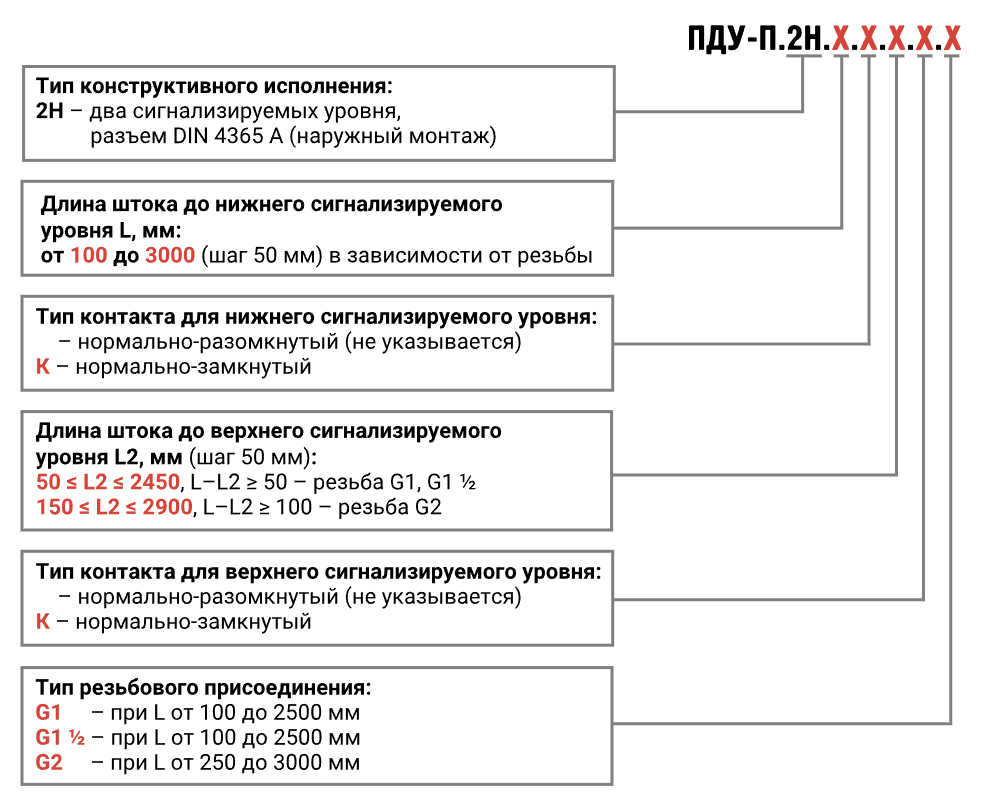

Двухуровневые поплавковые датчики ПДУ-П с DIN-разъёмом

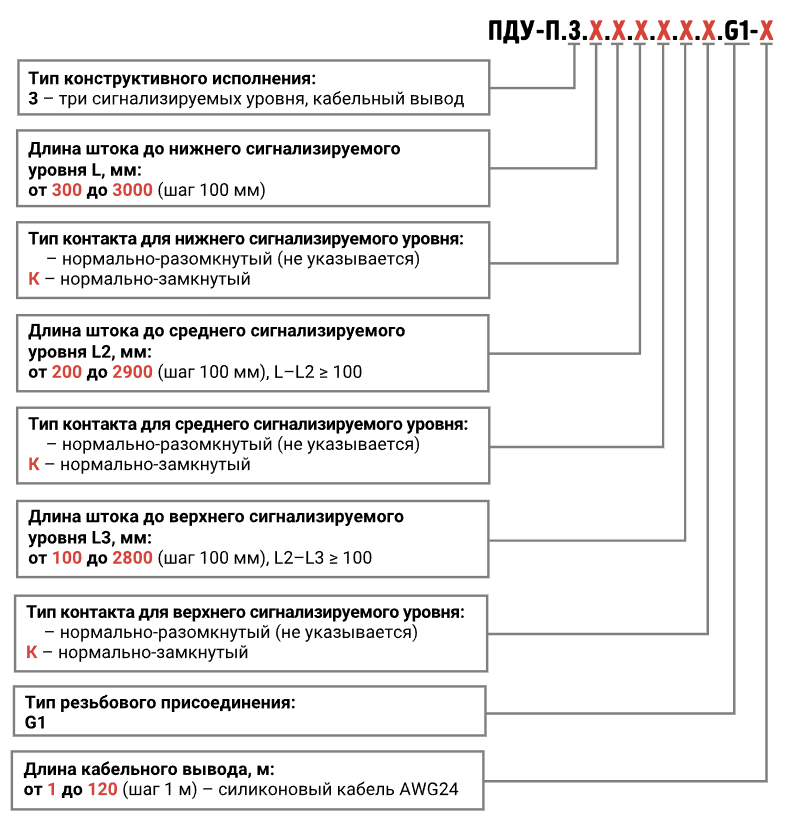

Трехуровневые химически стойкие датчики ПДУ-П с кабельным выводом

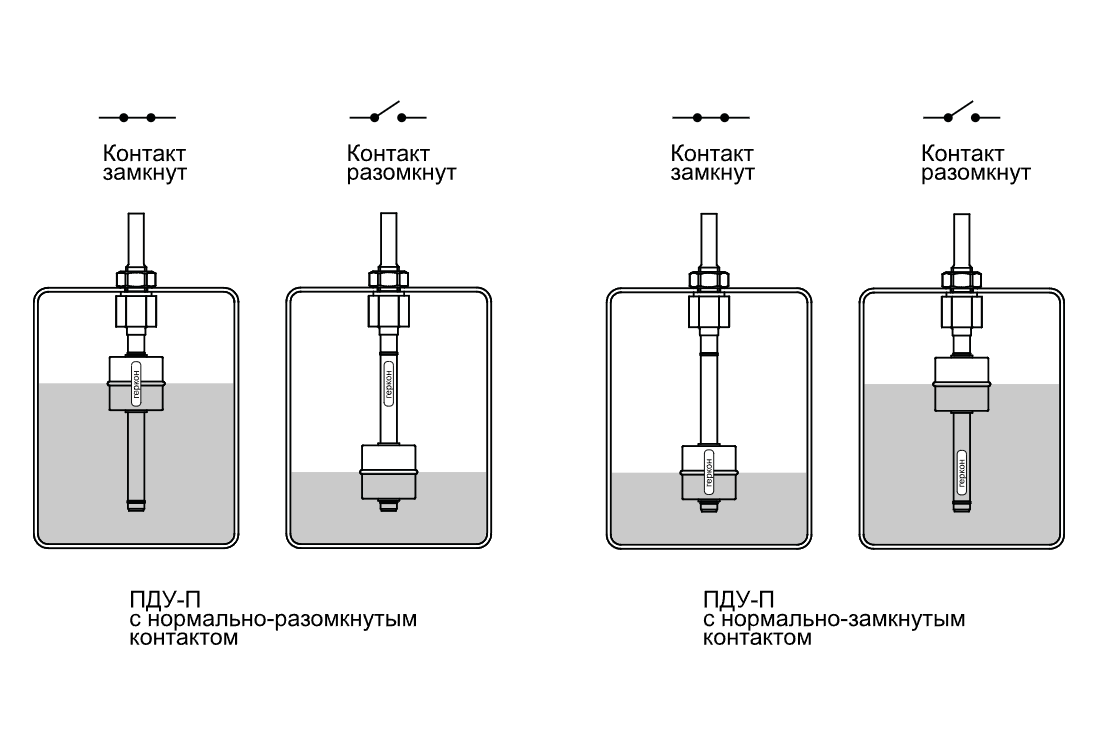

Принцип работы датчика

Датчик уровня имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита.

Датчики ОВЕН ПДУ-П производятся с нормально-разомкнутым и нормально-замкнутым контактом. Изменение уровня жидкости в резервуаре приводит к перемещению поплавка и замыканию/размыканию контакта датчика.

Руководство по эксплуатации ПДУ-П
