Панель оператора СМИ2 СМИ2 снят с производства. Рекомендуем в проектах в качестве замены использовать СМИ2-М
ОВЕН СМИ2 – индикатор для отображения информации оператору по протоколам Modbus RTU/ASCII и ОВЕН. Работает в сети RS-485. Яркий светодиодный дисплей и значительная высота символов (14 мм) обеспечивают видимость отображаемого значения с большого расстояния. Простой в настройке. Легкий монтаж в стандартное для светосигнальной арматуры отверстие диаметром 22,5 мм.
Лицевая панель прибора изготовлена из серого дымчатого пластика с улучшенными светофильтрующими свойствами, обеспечивающего комфортное равномерное свечение и более качественное отображение информации. Монтажная часть корпуса выполнена из негорючего светло-серого пластика.
Основной функционал
- Вывод целочисленных значений (int, WORD), значений с плавающей точкой (float, REAL), строк текста (string).
- Наличие интерфейса RS-485 (поддержка протоколов ОВЕН и Modbus RTU/ASCII).
- Работа в качестве подчиненного (Slave) и ведущего (Master) устройства.
- Встроенная логика определения аварийных значений отображаемого параметра.
- Поддержка широковещательной команды для дублирования показаний на большое количество индикаторов.
Исполнение
- Четырёхразрядный семисегментный буквенно-цифровой индикатор.
- Компактный корпус 48×26 мм для крепления в шкаф или пульт диспетчерского управления.
- Простой монтаж (в стандартное для светосигнальной арматуры отверстие диаметром 22,5 мм).
- Расширенный диапазон температур: -40…+70 С.
- Степень защиты – IP65.
- Расширенный диапазон питания: 10,5…30 В постоянного тока.
- Гальваническая развязка.

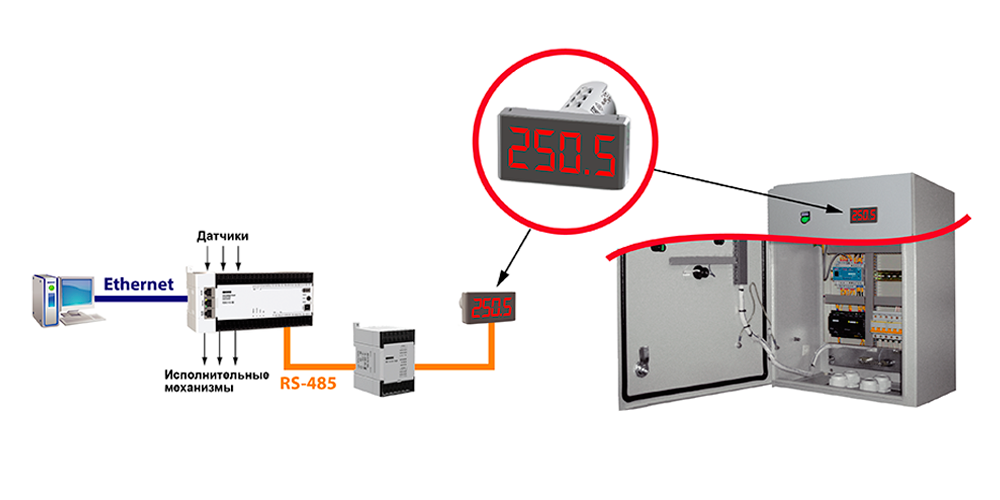

Использование ОВЕН СМИ2 в качестве щитового индикатора
Светодиодный индикатор ОВЕН СМИ2 удобен для установки в шкафы управления. Легкий монтаж в отверстие для светосигнальной арматуры диаметром 22,5 мм значительно упрощает проектирование и сборку шкафов управления.
Использование ОВЕН СМИ2 в диспетчерских щитах
Светодиодный индикатор ОВЕН СМИ2 удобен для использования в диспетчерских щитах и мнемосхемах. Семисегментный буквенно-цифровой индикатор с высокой яркостью свечения и значительной высотой символов обеспечивает качественное отображение параметров объекта управления.

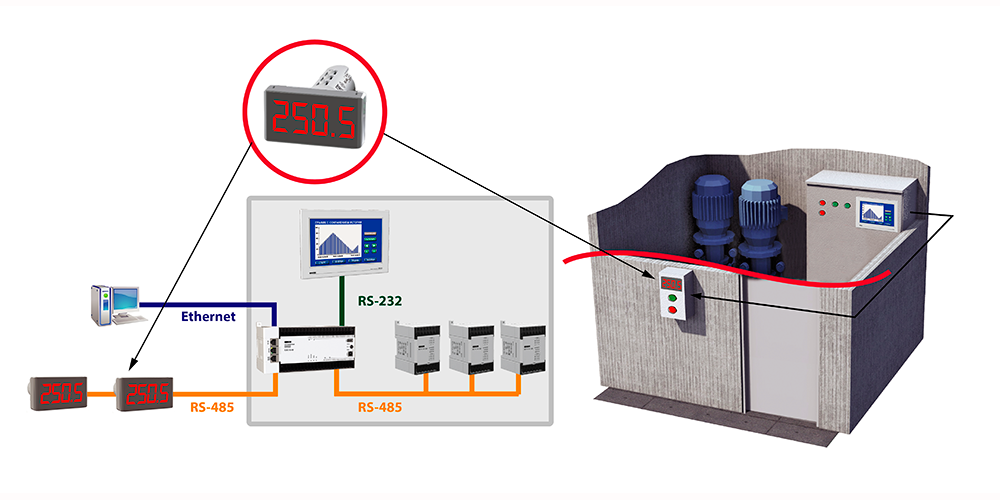

Использование ОВЕН СМИ2 в кнопочных постах
Компактный корпус и легкий монтаж в стандартное отверстие для светосигнальной арматуры диаметром 22,5 мм позволяют использовать ОВЕН СМИ2 на кнопочных постах и выносных пультах. Применение СМИ2 повышает информативность кнопочных постов. Степень защиты прибора – IP65, непроницаем для пыли и влаги.
Технические характеристики
|
Дисплей
|
|
Индикатор
|
Один четырехразрядный семисегментный
|
|
Высота разряда, мм
|
14
|
|
Интерфейсы
|
|
RS-485
|
1×RS-485
Сигналы RS-485 – A, B
Гальваническая изоляция между питанием прибора и интерфейсом RS-485 составляет не менее 500 В.
Поддерживаемые скорости: 2400, 4800, 9600, 19 200, 28 800, 38 400, 57 600, 115 200 бит/c
Поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave), ОВЕН (Slave)
|
|
Питание
|
|
Тип питающего напряжения
|
Постоянное
|
|
Диапазон питающего напряжения, В
|
10,5…30
|
|
Номинальное напряжение питания, В
|
24
|
|
Потребляемая мощность, Вт, не более
|
1,5
|
|
Корпус
|
|
Конструктивное исполнение
|
Для щитового крепления с отверстием диаметром 22,5 мм
|
|
Тип вентиляции
|
Естественная вентиляция
|
|
Габаритные размеры (ширина × высота × глубина), мм
|
(48 × 26 × 65) ± 1
|
| Степень защиты корпуса: |
|
- со стороны лицевой панели
|
IP65
|
| - со стороны цилиндрической части корпуса |
IP20 |
|
Общие характеристики
|
|
Рабочая температура, °C
|
-40…70
|
|
Рабочая влажность, %, не более
|
80 (без конденсации)
|
|
Масса прибора, кг, не более
|
0,1
|
|
Средний срок службы, лет
|
8
|
|
Прикладное ПО
|
Конфигуратор СМИ2
|
