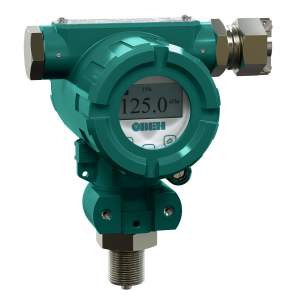

Преобразователь давления измерительный ПД100И модели 1х5-2

Преобразователь давления измерительный ПД100И модели 1х5-2

Наличие товара: По запросу
39 468 рублей
-
+

Описание Преобразователь давления измерительный ПД100И модели 1х5-2

Преобразователь давления измерительный ПД100И модели 1х5-2
Снят с производства

Датчики ОВЕН ПД100И моделей 115/125/175/185-2 представляют собой преобразователи давления с измерительной мембраной из нержавеющей стали AISI 316L, «полевым» корпусом, матричным ЖК-индикатором, с температурным диапазоном работы от -20 до +70 °С, кнопками для перенастройки диапазона до 1:5 и корректировки точки «нуля» до +20 %.

В преобразователях применен высокостабильный сенсор, ввариваемый в штуцер лазерной сваркой. Для улучшения пылевлагозащиты плата нормирующего преобразователя покрыта неполимеризующимся компаундом. Межповерочный интервал составляет 5 лет для датчиков с погрешностью 0,5 % ВПИ и 4 года – для датчиков с погрешностью 0,25 % ВПИ. Присоединение к процессу – штуцеры с резьбой М20×1,5, G 1/2, G 1/4, G 1/2 с торцевой мембраной.

Датчики моделей ПД100И-1х5-2 предназначены для применения в составе систем автоматического регулирования и управления в энергетике, объектах нефтегазового хозяйства, производствах, находящихся в сложных климатических и иных условиях, требующих применения оборудования в «полевом» корпусе: газотранспортных и газораспределительных системах, нефтепромыслах, объектах транспортировки нефти, НПЗ и производствах с агрессивными средами.

Основные характеристики

  • Измеряемые давления нейтральных к нержавеющим сталям AISI 316L и AISI 304S сред:
    • ДИ (избыточное): 0,04 / 0,1 / 0,25 / 0,6 / 1,0 / 4,0 МПа;
    • ДВ (вакуумметрическое): 0,04 / 0,1 МПа;
    • ДИВ (избыточно-вакуумметрическое): 0,03 / 0,1 / 0,3 / 0,5 / 0,8 / 2,4 МПа;
    • ДА (абсолютное): 0,1 / 0,25 / 0,6 / 1,0 / 2,5 МПа.
  • Графическая поворотная матричная ЖК-индикация с регулируемой подсветкой и линейной шкалой.
  • Возможность перенастройки диапазона измерений до 1:5 и корректировки точки 4 мА («нуля») с кнопок под индикатором «вверх» до 1/5 ВПИ.
  • Межповерочный интервал:
    • 5 лет – для датчиков с погрешностью 0,5 % ВПИ;
    • 4 года – для датчиков с погрешностью 0,25 % ВПИ.
  • Присоединение к процессу выполнено без уплотнений – сенсор вварен в штуцер лазерной сваркой.
  • Плата нормирующего преобразователя покрыта неполимеризующимся компаундом.
  • Дополнительная температурная погрешность не более 0,05 % на 10 °С в диапазоне от -40 до +80 °С.
  • Выбор размерности измеряемой величины: МПа, кПа, Па, %ВПИ, мм вод. ст., м вод. ст., мбар, бар, psi, кгс/см2.
  • Перегрузочная способность – не менее 200 % ВПИ.
  • Степень защиты корпуса – IP65.
     Технические характеристики

Наименование  Значение
Выходной сигнал 4...20 мА, 2-проводная схема
«токовая петля»
Основная приведенная погрешность 0,25 или 0,5 % ВПИ
Диапазон рабочих температур измеряемой среды –40…+100 °С
Напряжение питания 12…36 В постоянного тока
 (номинальное 24 В)
Сопротивление нагрузки 0…1,0 кОм (в зависимости от
напряжения питания)
Максимальный потребляемый ток не более 3,4 мА
Устойчивость к механическим воздействиям группа исполнения V3 по
 ГОСТ Р 52931
Защита от подачи напряжения питания обратной полярности есть
Степень защиты корпуса IP65
Устойчивость к климатическим воздействиям УХЛ3.1
Устойчивость к механическим воздействиям группа исполнения V3 по ГОСТ Р 52931
Уровень излучения радиопомех класс Б по ГОСТ Р 51318.22
Диапазон рабочих температур измеряемой среды –40…+100 °С
Диапазон рабочих температур окружающего воздуха –40…+80 °С
Атмосферное давление рабочее 66...106,7 кПа
Среднее время наработки на отказ не менее 500 000 ч
Средний срок службы 12 лет
Межповерочный интервал 5 лет / 4 года
Методика поверки КУВФ.406230.100 МП1
Вес без упаковки / в упаковке 2,5 кг / 3,0 кг
Штуцер для подключения давления М20×1,5, ГОСТ 2405
G 1/2 B DIN EN 837
G 1/4 E DIN 3852
G 1/2 «торцевая мембрана»
Тип электрического соединителя кабельный ввод М20×1,5 в
 полевой корпус
Габаритные размеры (118×154×114) ± 1 мм
Перегрузочная способность не менее 200 % от ВПИ
Предельное давление перегрузки не менее 400 % от ВПИ

Условия эксплуатации

Диапазон температуры измеряемой среды: от -40 до +100 °С.
Температура окружающего воздуха: от -40 до +80 °С.
Относительная влажность воздуха: до 85 % при +35 °С и более низких температурах без конденсации влаги
Атмосферное давление: от 84,0 до 106,7 кПa.
Рабочая среда не должна быть агрессивна к нержавеющим сталям AISI 316L и AISI 304S.
Рабочая среда не должна кристаллизоваться или затвердевать в канале штуцера, предназначенном для подвода давления к сенсору.

Схемы подключения и габаритные размеры





Модификации:




Пример обозначения при заказе:

ОВЕН ПД100И-ДИ1,0-115-0,5-2

Это означает, что изготовлению и поставке подлежит преобразователь давления с параметрами: выходной сигнал 4…20 мА «токовая петля», измеряемое давление – ДИ (избыточное 0…1,0 МПа), мембрана сенсора – нержавеющая сталь, присоединение к процессу – резьба М20×1,5, полевой корпус с кабельным вводом, основная приведённая погрешность 0,5 % ВПИ, ЖК-индикация, межповерочный интервал 5 лет, с первичной поверкой.
