САУ-М2 регулятор уровня жидкости с контролем осушения насоса(СНЯТ С ПРОИЗВОДСТВА)

Главная Каталог Контрольно-измерительные приборы Для управления насосами САУ-М2 регулятор уровня жидкости с контролем осушения насоса(СНЯТ С ПРОИЗВОДСТВА)

САУ-М2 регулятор уровня жидкости с контролем осушения насоса(СНЯТ С ПРОИЗВОДСТВА)

Наличие товара: По запросу
0 рублей 7 170 рублей
-
+

Описание САУ-М2 регулятор уровня жидкости с контролем осушения насоса(СНЯТ С ПРОИЗВОДСТВА)

САУ-М2 регулятор уровня жидкости с контролем осушения насоса

СНЯТ С ПРОИЗВОДСТВА
Прибор САУ-М2 применяется в системах автоматического поддержания уровня жидкости в резервуарах, накопительных емкостях, отстойниках, а также в системах автоматического осушения.
Прибор управления погружным насосом выпускается в корпусе настенного крепления Н.

Функциональные возможности
  • Автоматическое заполнение или осушение резервуара до заданного уровня
  • Защита погружного насоса от «сухого» хода
  • Подключение различных датчиков уровня – кондуктометрических, поплавковых
  • Работа с различными по электропроводности жидкостями: водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)
Технические характеристики
Номинальное напряжение питания прибора 220 В частотой 50 Гц
Потребляемая мощность, не более 6 ВА
Допустимые отклонения напряжения питания от номинального значения -15...+10 %
Количество подключаемых датчиков два 3-х электродных
Тип датчиков: кондуктометрические, поплавковые
Количество встроенных выходных реле 1
Макс. допустимый ток, коммутируемый контактами встроенного реле 8 А при 220 В 50 Гц
(cos > 0,4)
Напряжение на электродах датчика уровня не более 12 В пост. тока
Сопротивление жидкости, вызывающее срабатывание датчика не более 500 кОм
Тип корпуса настенный Н
Габаритные размеры корпуса 130x105x65 мм
Степень защиты корпуса IP44
Условия эксплуатации
Температура окружающего воздуха +1...+50 °С
Атмосферное давление 86...106,7 кПа
Относительная влажность воздуха (при 35 °С) не более 80 %

Функциональная схема прибора

Функциональная схема прибора управления погружным насосом САУ-М2
Автоматическое заполнение резервуара (бака) до заданного уровня
Когда уровень жидкости в резервуаре (баке) доходит до нижней отметки, на которой установлен длинный электрод датчика бака, резервуар автоматически заполняется до верхнего уровня, на котором установлен короткий электрод датчика бака.
Ко входам САУ-М2 подключаются два трехэлектродных кондуктометрических датчика:
  • датчик уровня жидкости в баке (заполняемой емкости);
  • датчик уровня жидкости в скважине (емкости, предназначенной для отбора жидкости).
Компараторы 1...4 сравнивают значение входного сигнала с опорным значением и выдают (в соответствии с условиями блока логики 1) сигнал на включение или выключение реле «НАСОС», к которому подключен электропривод насоса.
Реле «НАСОС»:
  • включается при осушении электрода нижнего уровня (т. е. длинного электрода) датчика бака;
  • выключается при затоплении электрода верхнего уровня (т. е. короткого электрода) датчика бака.

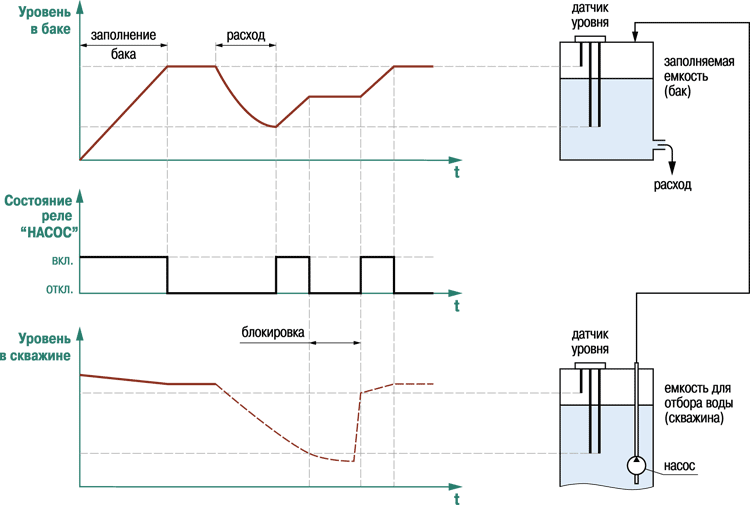

Пример временной диаграммы работы САУ-М2 в режиме заполнения резервуара
Пример временной диаграммы работы САУ-М2 в режиме заполнения резервуара
Автоматическое осушение резервуара
При использовании прибора управления погружным насосом САУ-М2 для осушения резервуара ко входу прибора подключается только один датчик – уровня жидкости в скважине (емкости, предназначенной для отбора жидкости). Реле «НАСОС» выключается при осушении длинного электрода (т. е. электрода нижнего уровня) датчика.
Настройка прибора на электропроводность жидкости
САУ-М2 имеет регулятор чувствительности, позволяющий изменять уровень опорных сигналов компараторов. Вращением ручки регулятора на лицевой панели прибор легко настраивается для работы с различными по электропроводности жидкостями.
Защита погружного насоса от «сухого» хода
При осушении длинного электрода (т. е. электрода нижнего уровня) датчика скважины реле «НАСОС» выключается, что приводит к блокировке работы насоса. На лицевой панели прибора при этом включается светодиод «блокировка».

Элементы управления

Показания светодиодных индикаторов на лицевой панели прибора
светодиодный индикатор САУ-М2 СЕТЬ Наличие питания на приборе.
светодиодный индикатор САУ-М2 НАСОС Включение электропривода насоса.
светодиодный индикатор САУ-М2 БЛОКИРОВКА Блокирование работы насоса при осушении
датчика уровня жидкости в скважине.
Ручка потенциометра (регулятора чувствительности) служит для первоначальной настройки прибора в зависимости от электропроводящих свойств жидкости.

Схемы подключения

https://www.owen.ru/thumbs/15/shema_podklyucheniya_sau-m2___bfb2afd2-390x285-d.png
Схема подключения САУ-М2 при использовании его для заполнения резервуара с помощью погружного насоса с защитой от «сухого» хода (в отсутствие необходимости защиты от «сухого» хода на клеммы 4,5,6 ставится перемычка)
https://www.owen.ru/thumbs/15/shema_podklyucheniya_sau-m2_2___d0d0a3f0-390x325-d.png
Схема подключения САУ М2 при использовании его для осушения резервуара

Характеристики САУ-М2 регулятор уровня жидкости с контролем осушения насоса(СНЯТ С ПРОИЗВОДСТВА)

Атмосферное давление

 Атмосферное давление 86...106,7 кПа

Габаритные размеры

 130x105x65 мм

Допустимые отклонения напряжения питания от номинального значения

 -15...+10 %

Количество встроенных выходных реле

 1

Количество подключаемых датчиков

 два 3-х электродных

Макс. допустимый ток, коммутируемый контактами встроенного реле

 8 А при 220 В 50 Гц (cos > 0,4)

Напряжение на электродах датчика уровня

 не более 12 В пост. тока

Номинальное напряжение питания прибора

 220 В частотой 50 Гц

Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)

 не более 80 %

Сопротивление жидкости, вызывающее срабатывание датчика

 не более 500 кОм

Степень защиты корпуса

 IP44

Температура окружающего воздуха

 +1...+50 °С

Тип датчиков:

 кондуктометрические, поплавковые

Тип корпуса

 настенный Н1
