| Диапазон переменного напряжения питания* |
от 90 до 264 В
(230 В – номинальное значение)
|
| Частота питающей сети |
от 47 до 63 Гц
(50 Гц–номинальное значение)
|
| Диапазон постоянного напряжения питания* |
от 20 до 36 В
(24 В – номинальное значение)
|
| Потребляемая мощность, не более: |
| - при номинальном напряжении питания переменного тока; |
9 ВА |
|
- при номинальном напряжении питания постоянного тока
|
9 Вт
|
| Выходное напряжение встроенного источника питания 24 В |
24±10% |
| Максимальный ток нагрузки встроенного источника питания |
100 мА |
| Типы подключаемых датчиков |
кондуктометрические, сухой контакт, датчики с токовым выходом |
| Кондуктометрический вход |
| Количество входов |
4 шт. |
| Диапазон измерения сопротивления |
от 0 до 500 кОм |
| Основная приведенная погрешность к диапазону измерения сопротивления |
±5% |
| Напряжение возбуждения кондуктометрического датчика |
5 В |
| Время измерения одного канала, не более |
25 мс |
| Емкость электрода, не более |
10 нФ |
| Токовый вход |
| Диапазон измерения тока |
от 0 до 20 мА |
| Основная приведенная погрешность к диапазону измерения тока |
±0,5% |
| Максимальный входной ток, не более |
25 мА |
| Максимальное падение напряжения на входных клеммах |
2,5 В |
| Встроенный нагрузочный резистор |
есть |
| Сопротивление нагрузочного резистора |
50 Ом |
| Количество релейных выходных каналов |
3 шт. (нормально-разомкнутые) |
| Номинальный ток нагрузки: |
| –для цепи переменного тока |
5 А |
| –для цепи постоянного тока |
3 А |
| Номинальное напряжение нагрузки: |
| –для цепи переменного тока (50 Гц,cosφ>0,95) |
230 В |
| –для цепи постоянного тока |
24 В |
| Максимальное напряжение нагрузки: |
| –для цепи переменного тока (50 Гц,cosφ>0,95) |
250 В |
| –для цепи постоянного тока |
30 В |
| Дискретность установки порогов срабатывания реле |
1% |
| RS-485 |
| Протокол обмена данными |
Modbus RTU |
| Скорости обмена данными |
9600, 14400, 19200, 38400, 57600, 115200 бит/с |
| Длина кабеля линии связи, не более |
1200 м |
| USB-Device |
| Количество портов |
1 шт. |
| Стандарт USB / тип разъема |
USB2.0 / Type-C |
| Длина кабеля, не более |
2 м |
| Протокол обмена данными (режим) |
Modbus RTU (Slave) |
| Тип дисплея (тип матрицы) |
Графический (IPS LCD) |
| Тип подсветки |
Cветодиодная |
| Количество отображаемых цветов |
65535 |
| Диагональ |
2,4“ |
| Рабочая зона дисплея |
49×36,7 мм |
| Разрешение |
320×240 пикселей |
| Яркость |
250 кд/м2
|
| Контрастность |
800:1 |
| Угол обзора слева/справа/сверху/снизу |
80/80/80/80° |
| Степень защиты корпуса: |

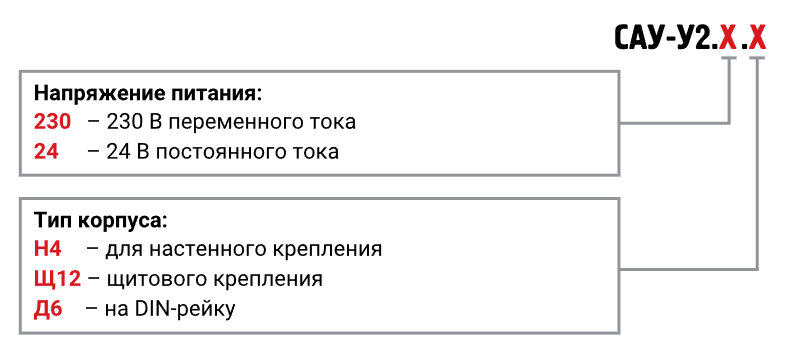

| – САУ-У2.Х.Н4 |
IP54 |
| – САУ-У2.Х.Щ12 |
IP54 (передняя панель)
IP20 (с стороны клеммника)
|
| – САУ-У2.Х.Д6 |
IP20 |
| Масса в упаковке, не более |
1000 г |
| Температура окружающего воздуха |
-20…+50 °C |
| Средняя наработка на отказ, не менее |
50000 ч |
| Средний (назначенный) срок службы, не менее |
12 лет |
| Время наработки на отказ подсветки дисплея, не менее |
50000 ч при температуре 25°C |
