ВДУ вибрационные сигнализаторы уровня

Артикул: 156837
Наличие товара: По запросу
35 600 рублей
-
+

Описание ВДУ вибрационные сигнализаторы уровня

ВДУ вибрационные сигнализаторы уровня
Вибрационные сигнализаторы уровня ОВЕН ВДУ – устройства, предназначенные для контроля и сигнализации уровня жидких и сыпучих сред различных отраслей промышленности: пищевой, сельскохозяйственной, фармацевтической и т.д. Подходят для применения в стерильных производствах.

Преимущества
Универсальность применения
Два типа вилок из пищевой стали AISI 316L длиной 40 и 100 мм обеспечивают точную работу как в жидкостях, так и в сыпучих материалах разной плотности:

в сыпучих средах для вилки 100 мм – плотность от 0,07 г/см3;
в жидких средах для вилок 40 и 100 мм – плотность от 0,7 г/см3.
Широкие возможности монтажа
Множество стандартов присоединения: CLAMP 25DN, 40DN, 50DN; G3/4’’; G1’’– позволяют легко интегрировать оборудование в существующие системы.

Надежная работа в любых условиях
Устойчивы к низким и высоким температурам среды от -40 до +150 °C. Подходят для CIP- (безразборной мойки) и SIP-мойки (стерилизации).

Гибкость подключения
Поддержка разных типов питания (=24 В и ~230 В) упрощает внедрение и эксплуатацию.

Соответствие гигиеническим требованиям
Наличие гигиенического сертификата подтверждает безопасность использования в пищевой и фармацевтической промышленности.

Долговечность и экономичность
Средний срок службы не менее 5 лет снижает расходы на замену и обслуживание.

Возможности
Применение в различных отраслях. Одно решение для десятков сфер — от молока и зерна до топлива и цемента. Надежный контроль в любой среде.

Гигиенические производства

Пищевая и сельскохозяйственная промышленность: молоко, пиво, сиропы, сахар, мука, зерновые и крупы, орехи и т.д.
Фармацевтическая промышленность: растворы, таблетки, гранулы и т.д.
Бытовая химия и косметическая промышленность: жидкое мыло, гели, шампуни, кремы, средства для мытья и чистки, хлорка, порошки и т.д.
Нефтегазовая промышленность

Контроль уровня в резервуарах с нефтепродуктами: бензин, дизель, мазут, топливо, масла и т.д.
Строительные материалы

Контроль уровня цемента, песка, гипса, извести, сухих строительных смесей в силосах и бункерах.
Прочие отрасли

Водоочистка и водоподготовка (контроль уровня в резервуарах с чистой водой, отстойниках).
Пластическая и синтетическая промышленность (гранулы, полимерные порошки).

Технические характеристики

Напряжение питания

12…36 В, =24 В – номинальное значение

207…253 В, ~230 В – номинальное значение

Частота питающего напряжения переменного тока

50…60 Гц

Потребляемая мощность, не более

- 1,5 Вт при напряжении питания 24 В

- 1 ВА при напряжении питания 230 В

Тип выходного сигнала

- PNP/NPN транзисторный для ВДУ-24.Х.Х.Х.Х

- бесконтактное реле для ВДУ-230.Х.Х.Х.Х

Коммутируемый ток, не более

0,25 А

Сопротивление изоляции, не менее

100 МОм

Время переключения (при перекрытии или освобождении чувствительной части)

от 1 до 3 с

Функция тестирования

есть

Вид сигнализации

световая

Степень защиты корпуса по ГОСТ14254-2015

IP67

Масса в упаковке, не более

0,95 кг

Средняя наработка на отказ, не менее

50 000 ч

Средний срок службы, не менее

5 лет

Условия эксплуатации

Температура окружающего воздуха

–40…+80 ⁰С

Относительная влажность воздуха, не более

95 % без конденсации влаги

Атмосферное давление

от 84,0 до 106,7 кПа

Температура контролируемой среды

–40…+150 ⁰С

Давление среды, не более

4 МПа

*1,6 МПа для Clamp-присоединения

Плотность контролируемой среды, не менее

- 0,0 7г/см3– для сыпучих сред (ВДУ-Х.100.Х.Х.Х);

- 0,7 г/см3– для жидкостей, несклонных к повышенному налипанию

Вязкость контролируемой жидкости

от 1 до 10000 мм2/с

По устойчивости к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008 датчик соответствует группе исполнения V2.

По устойчивости к воздействию электромагнитных помех датчик соответствует требованиям ГОСТ 30804.6.1-2013 и ГОСТ 30804.6.2-2013.

По уровню излучения радиопомех (помехоэмиссии) датчик соответствует требованиям ГОСТ IEC 61000-6-3-2016 и ГОСТ IEC 61000-6-4-2016.

Схемы подключения
! Предупреждение

Запрещается подключение датчика с выходом «бесконтактное реле» к сети без промежуточной нагрузки. В случае невыполнения данного требования блок электроники будет поврежден. Данный тип выхода не применим для подключения к низковольтным входам контроллера.

Сопротивление нагрузки при 24 В пост. тока: от 88 до 1800 Ом.
Сопротивление нагрузки при 230 В перемен. тока: от 1 до 15 кОм.

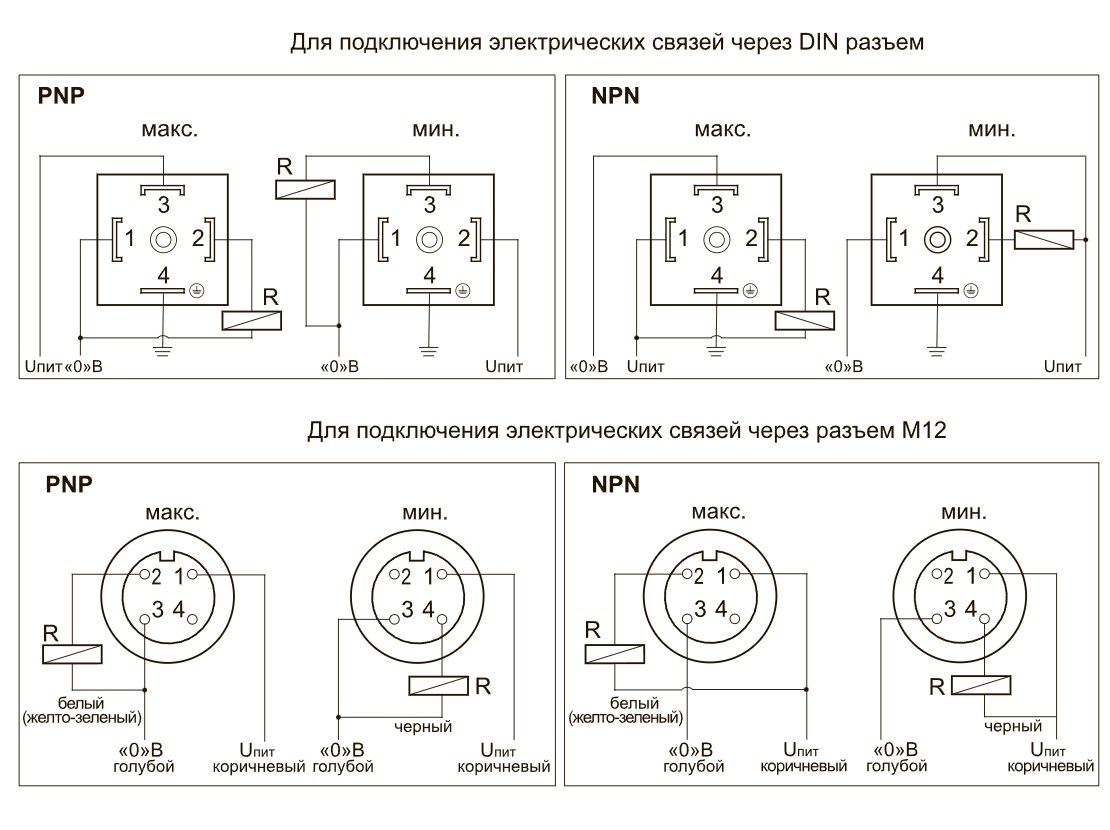

Схема подключения датчика с транзисторными выходами

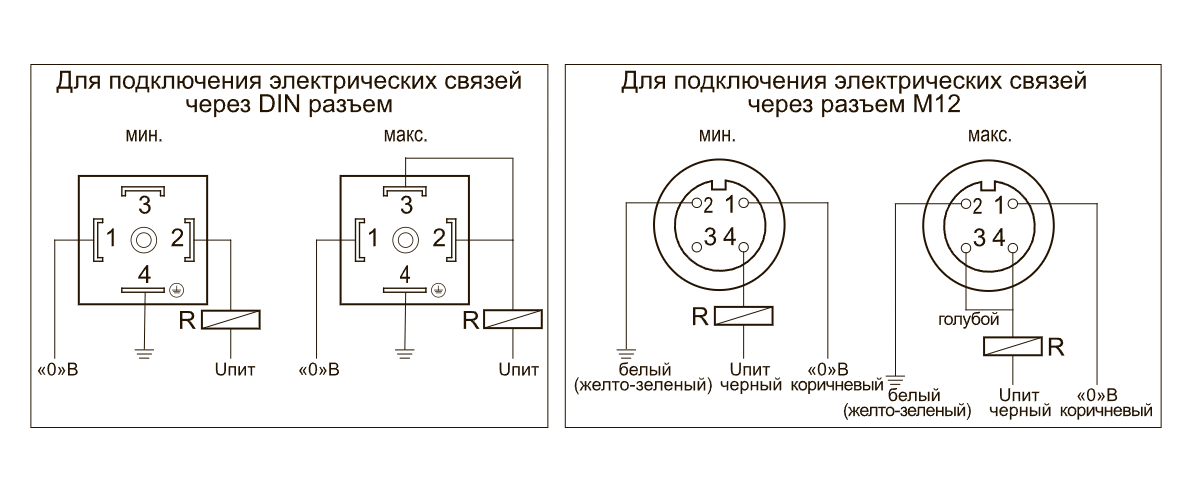

Схема подключения датчика с выходом «бесконтактное реле»

В качестве нагрузки для выхода ВДУ по отдельному заказу доступны реле промежуточные MEYERTEC:

- для 230 В переменного тока – МЕР-407.А; NS-307.AU;

- для 24 В постоянного тока – NS-303.DU; MEP-403.D.

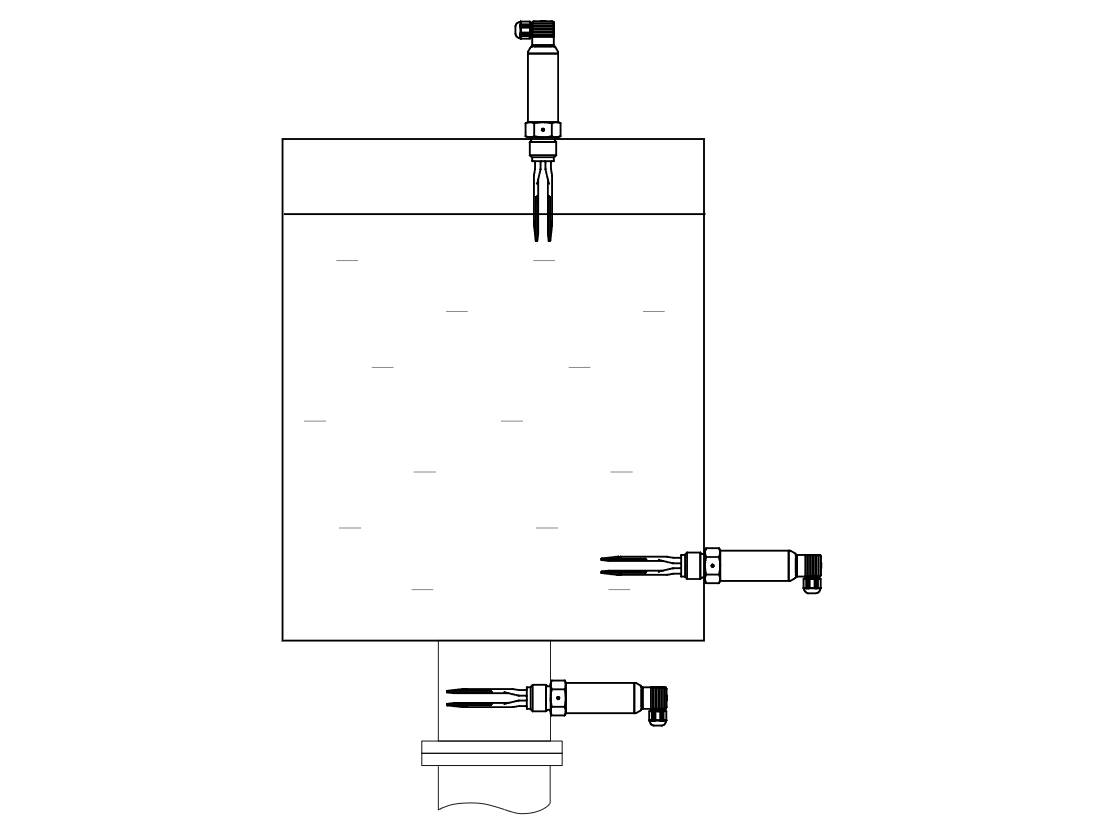

Установка вибрационных сигнализаторов ВДУ

Габаритные и присоединительные размеры

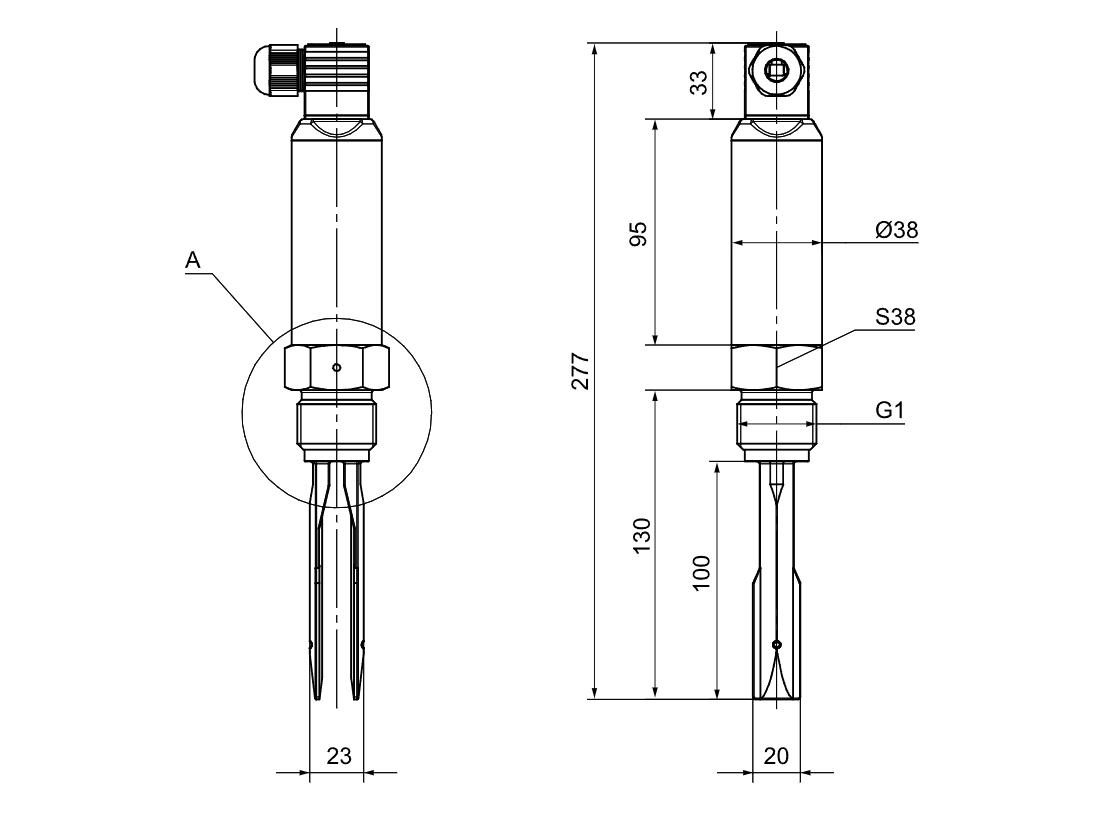

Габаритные размеры ВДУ-230.100.1.P.DIN

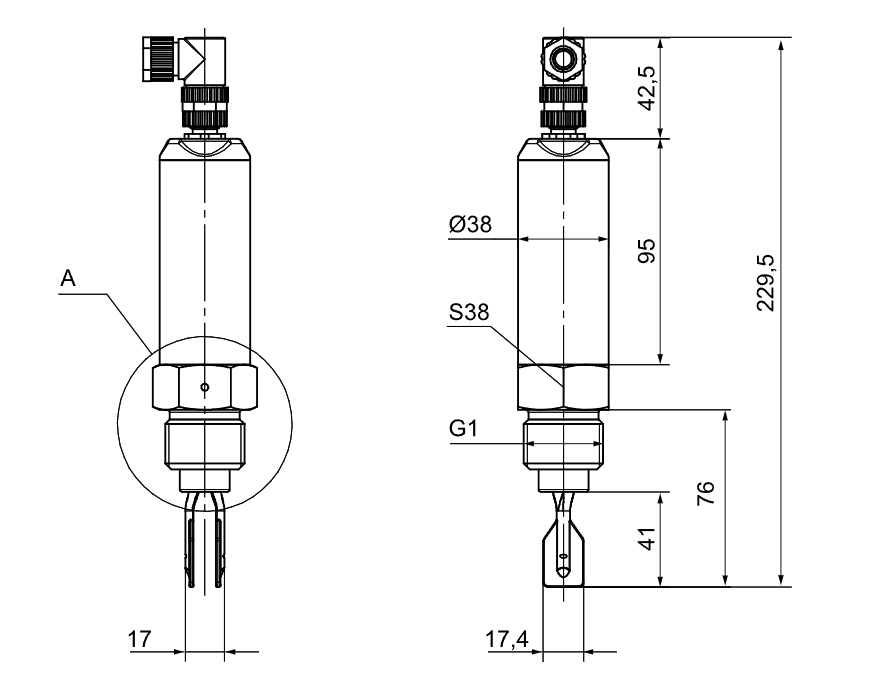

Габаритные размеры ВДУ-230.40.1.P.M12

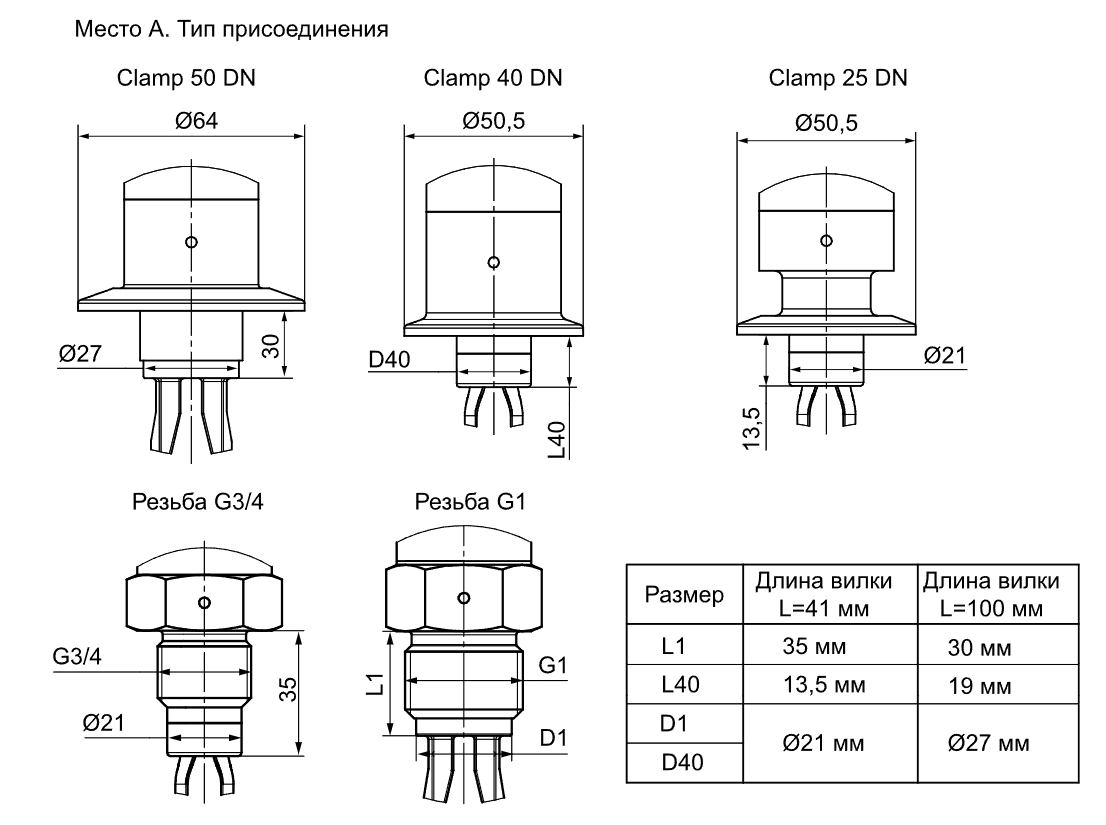

Присоединительные размеры

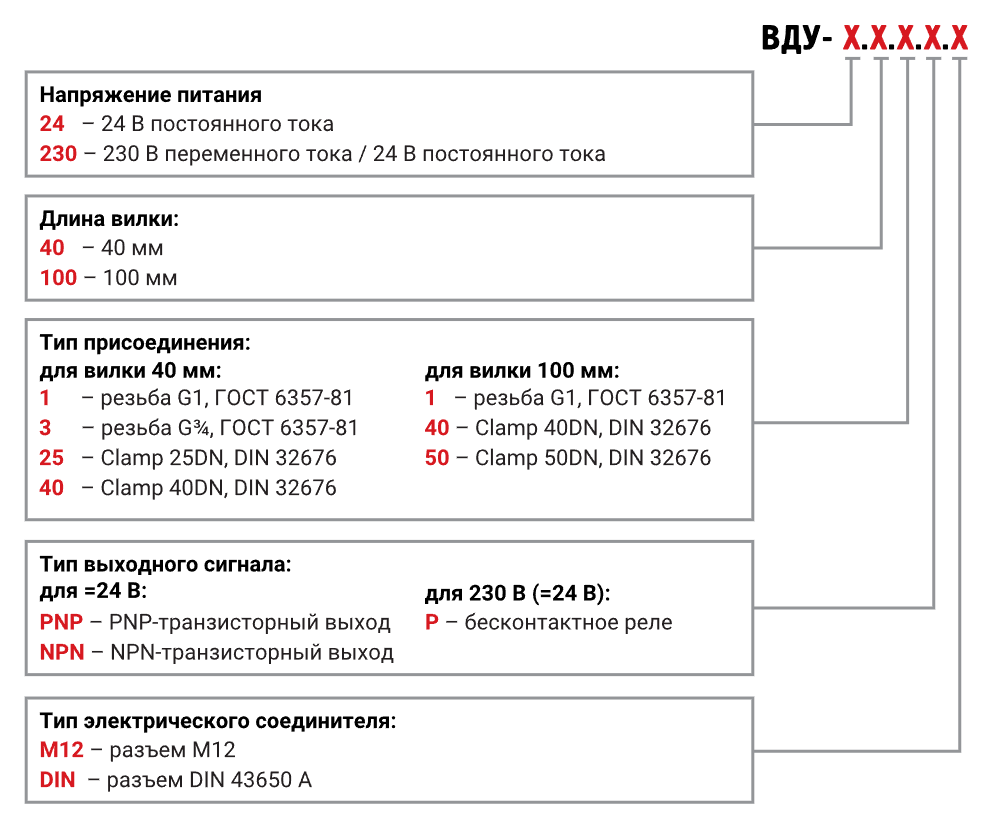

Модификации




ВДУ-230.100.50.P.DIN
ВДУ-24.40.40.PNP.M12
ВДУ-230.40.40.P.DIN
ВДУ-24.100.1.PNP.DIN
ВДУ-24.40.1.NPN.M12
ВДУ-24.40.25.NPN.M12
ВДУ-24.40.3.NPN.M12
ВДУ-24.40.1.NPN.DIN
ВДУ-24.100.50.NPN.M12
ВДУ-24.40.40.NPN.M12
ВДУ-24.40.3.NPN.DIN
ВДУ-24.40.25.PNP.M12
ВДУ-230.100.1.P.DIN
ВДУ-230.40.3.P.M12
ВДУ-230.40.25.P.DIN
ВДУ-230.100.40.P.DIN
ВДУ-24.100.50.PNP.M12
ВДУ-24.100.40.PNP.M12
ВДУ-230.40.1.P.DIN
ВДУ-24.100.40.NPN.M12
ВДУ-230.100.50.P.M12
ВДУ-230.40.3.P.DIN
ВДУ-24.40.1.PNP.M12
ВДУ-24.100.40.PNP.DIN
ВДУ-24.40.25.PNP.DIN
ВДУ-230.100.40.P.M12
ВДУ-230.40.40.P.M12
ВДУ-24.100.1.NPN.M12
ВДУ-24.40.1.PNP.DIN
ВДУ-24.40.40.NPN.DIN
ВДУ-24.100.50.PNP.DIN
ВДУ-230.40.25.P.M12
ВДУ-24.100.40.NPN.DIN
ВДУ-24.40.3.PNP.M12
ВДУ-230.40.1.P.M12
ВДУ-230.100.1.P.M12
ВДУ-24.100.1.NPN.DIN
ВДУ-24.40.40.PNP.DIN
ВДУ-24.40.25.NPN.DIN
ВДУ-24.100.50.NPN.DIN
ВДУ-24.100.1.PNP.M12
ВДУ-24.40.3.PNP.DIN
