Бобышки приварные предназначены для монтажа термопреобразователей, защитных гильз, а также датчиков уровня и преобразователей давления на месте эксплуатации. Сама бобышка устанавливается на объекте с применением сварки.
В бобышку можно установить:
- термопреобразователи непосредственно;
- защитную гильзу ГЗ.16, ГЗ.25 с последующей установкой в нее термопреобразователя;
- датчик уровня ДС.2, ДС.П, ДС.ПВТ.
- преобразователи давления ПД100, ПД200-ДИ.
Бобышка поставляется в комплекте с негорючей прокладкой из алюминиевого сплава АД1, которая обеспечивает герметизацию системы при монтаже датчика.
Бобышка Б.П.5 создана специально для датчика давления ПД100И модели 121 с торцевой мембраной. Новая конструкция позволяет производить монтаж заподлицо и имеет посадочное место под уплотнение датчика за резьбой.
Бобышки приварные исполнения Б.П.6 предназначены для монтажа датчика давления ПД100(И) с торцевой мембраной модели 141.
В комплекте к бобышке Б.П.6 идёт уплотнительное кольцо из силикона. Бобышка Б.П.5 прокладкой не комплектуется.
Бобышка комплектуется дополнительным силиконовым кольцом, которое размещается на специальном порожке внутри бобышки и используется для уплотнения датчика по торцу.
Бобышки Б.П.5 изготавливаются из сталей AISI 304 и СТ20.
Бобышки изготавливаются из стали AISI 304.
Конструктивное исполнение бобышек
|
Конструктивное исполнение |

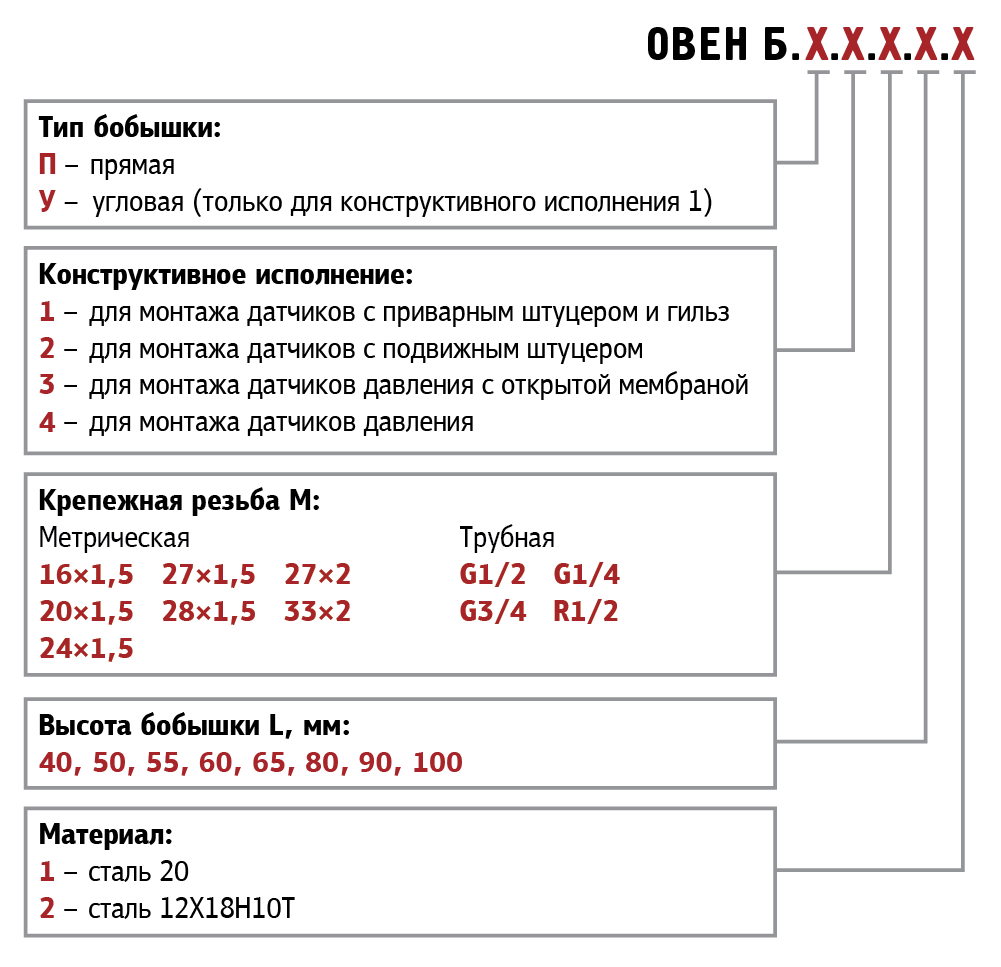

Модель (обозначение при заказе) |
M, мм |
D, мм |
D1, мм |
d, мм |
L1, мм |
L2, мм |
Материал |
Применение |
|
|
Б.П.1.20×1,5.L.1 |
М20×1,5 |
26 |
30 |
18 |
Популярные длины: 40, 60, 80, 100 мм. Диапазон заказа длин: от 25 до 100 мм с шагом 5 мм |
18 |
Сталь 20 |
В бобышки Б.П.1, Б.У.1 устанавливаются: датчики температуры с приварным штуцером модели 065, 075, 105, 064, 074, 084 и т.п.; защитные гильзы ГЗ.16(25); датчики уровня ДС.ПВТ, ДС.П, ДС.2; датчик ПД100 с резьбой G1/4 |
|
Б.П.1.20×1,5.L.2 |
18 |
Сталь AISI 304 |
|||||||
|
Б.П.1.G1/2.L.1 |
G1/2 |
26 |
30 |
18 |
18 |
Сталь 20 |
|||
|
Б.П.1.G1/2.L.2 |
18 |
Сталь AISI 304 |
|||||||
|
Б.П.1.R1/2.L.1 |
R1/2 |
26 |
30 |
18 |
18 |
Сталь 20 |
|||
|
Б.П.1.R1/2.L.2 |
18 |
Сталь AISI 304 |
|||||||
|
Б.П.1.16×1,5.L.1 |
М16×1,5 |
26 |
30 |
14 |
Популярные длины: 40, 60, 80, 100 мм. Диапазон заказа длин: от 30 до 100 мм с шагом 5 мм |
25 |
Сталь 20 |
||
|
Б.П.1.16×1,5.L.2 |
28 |
25 |
Сталь AISI 304 |
||||||
|
Б.П.1.24×1,5.L.1 |
М24×1,5 |
28 |
32 |
22 |
25 |
Сталь 20 |
|||
|
Б.П.1.24×1,5.L.2 |
25 |
Сталь AISI 304 |
|||||||
|
Б.П.1.27×1,5.L.1 |
М27×1,5 |
36 |
39,5 |
25 |
25 |
Сталь 20 |
|||
|
Б.П.1.27×1,5.L.2 |
25 |
Сталь AISI 304 |
|||||||
|
Б.П.1.27×2.L.1 |
М27×2 |
36 |
39,5 |
25 |
25 |
Сталь 20 |
|||
|
Б.П.1.27×2.L.2 |
25 |
Сталь AISI 304 |
|||||||
|
Б.П.1.G1/4.L.1 |
G1/4 |
26 |
30 |
11 |
25 |
Сталь 20 |
|||
|
Б.П.1.G1/4.L.2 |
25 |
Сталь AISI 304 |
|||||||
|
Б.П.1.G3/4.L.1 |
G3/4 |
36 |
39,5 |
25 |
25 |
Сталь 20 |
|||
|
Б.П.1.G3/4.L.2 |
25 |
Сталь AISI 304 |
|||||||
|
|
Б.У.1.20×1,5.L.1 |
М20×1,5 |
- |
30 |
21 |
Популярные длины: 40, 60 мм. Диапазон заказа длин: от 40 до 100 мм с шагом 5 мм (для G1/2 – от 35 мм) |
18 |
Сталь 20 |
|
|
Б.У.1.20×1,5.L.2 |
18 |
Сталь AISI 304 |
|||||||
|
Б.У.1.27×1,5.L.1 |
М27×1,5 |
- |
39,5 |
24 |
22 |
Сталь 20 |
|||
|
Б.У.1.27×2.L.1 |
М27×2 |
- |
39,5 |
24 |
22 |
Сталь 20 |
|||
|
Б.У.1.G1/2.L.1 |
G1/2 |
- |
30 |
18,5 |
16 |
Сталь 20 |
|||
|
Б.У.1.G1/2.L.2 |
16 |
Сталь AISI 304 |
|||||||
|
|
Б.П.2.27×1,5.L.2 |
М27×1,5 |
35 |
27 |
13 |
Популярная длина: 40, 60, 80 мм. Диапазон заказа длин: от 35 до 100 мм с шагом 5 мм |
16 |
Сталь AISI 304 |
В бобышку Б.П.2 устанавливаются датчики температуры с подвижным штуцером модели 035, 045, 055, 095 и т.п. |
|
Б.П.2.27×1,5.L.1 |
16 |
Сталь 20 |
|||||||
|
Б.П.2.27×2.L.2 |
М27×2 |
35 |
27 |
13 |
16 |
Сталь AISI 304 |
|||
|
Б.П.2.27×2.L.1 |
16 |
Сталь 20 |
|||||||
|
Б.П.2.20×1,5.L.2 |
М20×1,5 |
28 |
20 |
13 |
16 |
Сталь AISI 304 |
|||
|
Б.П.2.20×1,5.L.1 |
16 |
Сталь 20 |
|||||||
|
Б.П.2.16×1,5.L.2 |
М16×1,5 |
28 |
20 |
13 |
16 |
Сталь AISI 304 |
|||
|
Б.П.2.16×1,5.L.1 |
16 |
Сталь 20 |
|||||||
|
Б.П.2.G1/2.L.2 |
G1/2 |
28 |
20 |
13 |
16 |
Сталь AISI 304 |
|||
|
Б.П.2.G1/2.L.1 |
16 |
Сталь 20 |
|||||||
|
|
Б.П.3.М.L.1 |
По запросу |
Популярная длина: 20 мм. Диапазон заказа длин: от 20 до 100 мм с шагом 5 мм |
L2=L1 |
Сталь AISI 304 |
Исполнение бобышки Б.П.3 с внутренней резьбой во всю длину для установки разных сопутствующих элементов. Например, ТО с неподвижным штуцером, вентильные блоки, гильзы защитные. |
|||
|
Б.П.3.М.L.2 |
По запросу |
Сталь 20 |
|||||||
|
|
Б.П.4.G1/2.L.2 |
G1/2 |
17 |
28 |
8,5 |
Популярная длина: 40 мм. Диапазон заказа длин: от 35 до 100 мм с шагом 5 мм |
18 |
Сталь AISI 304 |
В бобышку Б.П.4 устанавливаются датчики давления и трубки ТО, ТИ с манометрическим типом штуцера (кроме модели датчика с резьбой G1/4, для него используются Б.П.1 с уплотнением за резьбой). |
|
Б.П.4.G1/2.L.1 |
Сталь 20 |
||||||||
|
Б.П.4.20×1,5.L.2 |
М20×1,5 |
17 |
28 |
8,5 |
Сталь AISI 304 |
||||
|
Б.П.4.20×1,5.L.1 |
Сталь 20 |
||||||||
|
Б.П.5.G1/2.L.1 |
G1/2 |
26 |
30 |
17,5 |
16 |
13 |
Сталь 20 |
Предназначена для датчика давления модели 121 с торцевой мембраной. Уплотнение за резьбой. Комплектуется дополнительной силиконовой прокладкой. |
|
Б.П.5.G1/2.L.2 |
16 |
Сталь AISI 304 |
|||||||
|
|
Б.П.6.24×1,5.13.1 |
М24×1,5 |
30 |
34 |
- |
12,5 |
10 |
Сталь 20 |
Предназначена для датчика давления ПД100И модели 141 с торцевой мембраной. Уплотнение за резьбой. |
|
Б.П.6.24×1,5.13.2 |
Сталь AISI 304 |
||||||||
