Модульное реле контроля фаз MEYERTEC PCR

Главная Каталог Силовые и коммутационные устройства Модульное реле контроля фаз MEYERTEC PCR

Модульное реле контроля фаз MEYERTEC PCR

Артикул: 156233
Наличие товара: По запросу
3 240 рублей
-
+
Модификация:

Описание Модульное реле контроля фаз MEYERTEC PCR

Модульное реле контроля фаз MEYERTEC PCR
Модульное реле контроля фаз MEYERTEC PCR предназначено для надёжного контроля параметров трёхфазной сети до 1000 В.

Устройство отслеживает обрыв, перекос и чередование фаз, наличие нейтрали, а также уровни перенапряжения и провала напряжения с заданной выдержкой времени срабатывания. При выявлении отклонений реле автоматически отключает нагрузку, предотвращая повреждение оборудования.

Применяется для защиты трехфазных электродвигателей и другого промышленного электрооборудования, снижает риски аварий и сокращает расходы на ремонт.

Универсальное подключение
Одна модель реле подходит для 3- и 4-проводных сетей, упрощая подбор и монтаж.

Отдельная индикация аварий
Каждый тип аварии отображается отдельным светодиодом — для быстрой диагностики.

Выдержка времени срабатывания
Защищает от кратковременных помех и ложных срабатываний за счёт заданной задержки.

Контроль обрыва нейтрали
Обеспечивает дополнительную защиту при обрыве нулевого проводника.

Компактный корпус
Экономит место в шкафу управления — удобно для модернизации и нового монтажа.

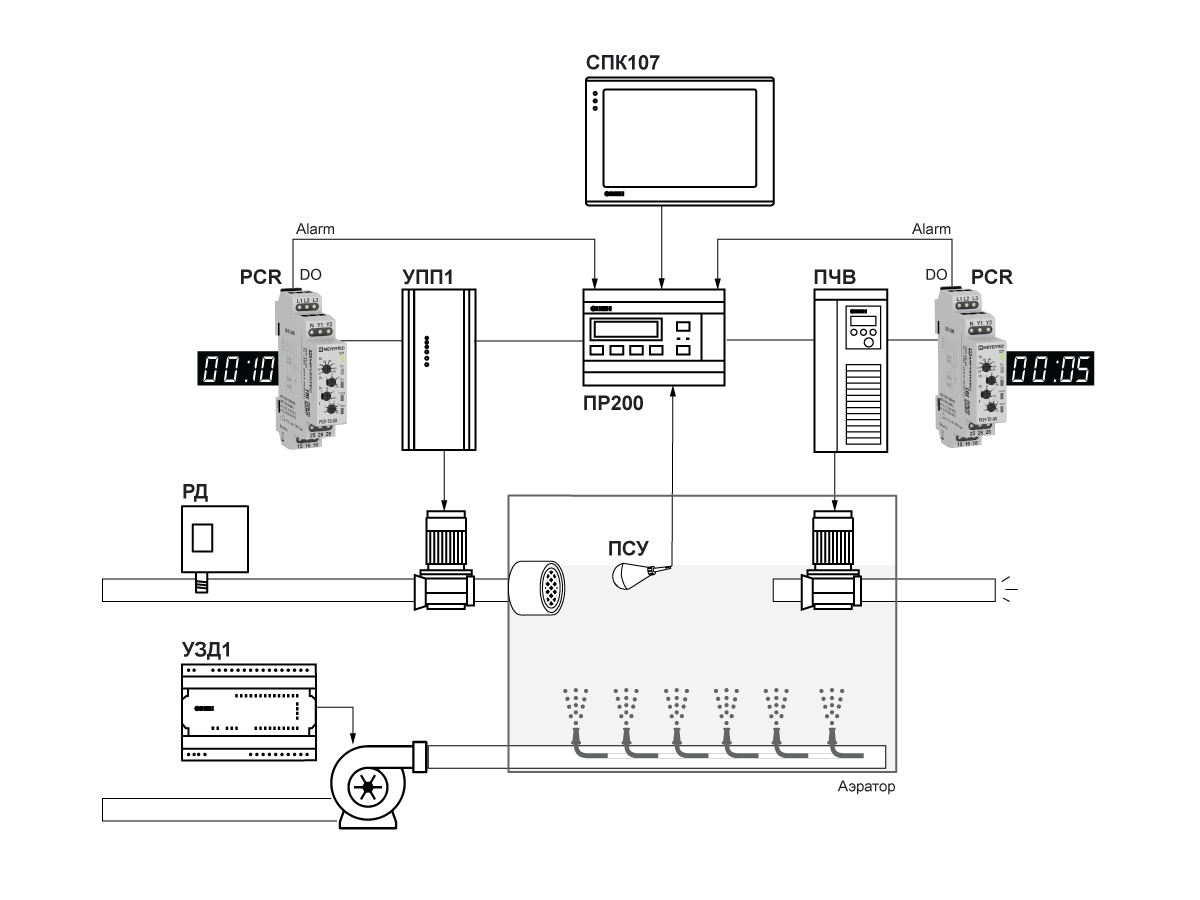

Примеры применения

Технические характеристики

Питание



PCR-T1-5A

PCR-T2-8A

Выходные параметры

Количество (тип) контактных групп реле

1 (SPDT)

2 (SPDT)

Нагрузочная способность выходных контактов реле

5 А / ~240 В

8 А / ~240 В

Входные параметры

Номинальные значения линейных напряжений трехфазной сети (Uн)*

220, 230, 240, 380, 400, 415, 440, 459 В

220, 230, 240, 380, 400, 415, 440, 459 В

Диапазон фазных напряжений

127...254 В

127...254 В

Частота питающей сети

47...63 Гц

47...63 Гц

Потребляемая мощность, не более

3 Вт

3 Вт

* Значение задается с помощью элемента управления на передней панели реле

Защита

Диапазон установки порога включения защиты по перенапряжению (U>)*

5...20 % Uн

Диапазон установки порога включения защиты по пониженному напряжению (U<)*

5...20 % Uн

Пороговое значение срабатывания защиты по перекосу фаз

10 %

Гистерезис

10 В

Время включения после подачи питания, не более

3 с

Время задержки включения защиты (Tвкл) по перенапряжению*

0,5...10 с

Время задержки включения защиты (Tвкл) по пониженному напряжению*

0,5...10 с

Время задержки включения защиты (Tвкл) по перекосу фаз*

0,5...10 с

Время задержки включения защиты (Tвкл) при обрыве фазы или нейтрали и неверной последовательности подключения фаз, не более

0,5 с

Время задержки выключения защиты (Твыкл), не более

3 с

Погрешность установки пороговых значений, не более

±10 % от диапазона установки

Ошибка повторяемости, не более

2 %

* Значение задается с помощью элемента управления на передней панели реле

Безопасность и ЭМС

Категория перенапряжения по ГОСТ IEC 61204-7

III

Степень загрязнения по ГОСТ Р 50030.1

2

Электрическая прочность изоляции между цепями питания и контактами реле

2000 В

Условия эксплуатации

Рабочий диапазон температур окружающей среды

–20...+55 °С

Атмосферное давление

84...106,7 кПа

Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

не более 80 %

Общие сведения

Срок эксплуатации

10 лет

Срок гарантийного обслуживания

2 года

Механический ресурс, не менее

1×107 циклов

Электрический ресурс, не менее

1×105 циклов

Максимальное сечение проводов, подключаемых к клеммам групп контактов SPDT

2,0 мм2 / 14 AWG

Максимальное сечение проводов, подключаемых к клеммам L1, L2, L3, N, Y1, Y2

2,5 мм2

Способ монтажа

DIN-рейка, 35 мм

Масса, не более

75 г

       Габаритные размеры

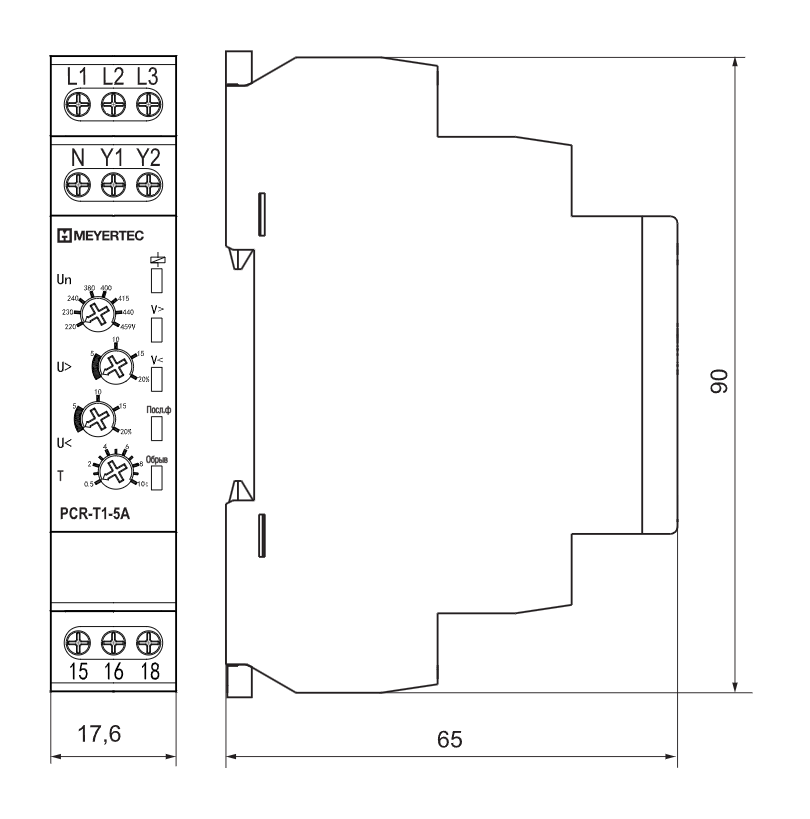

        Габаритные размеры PCR-T1-5A

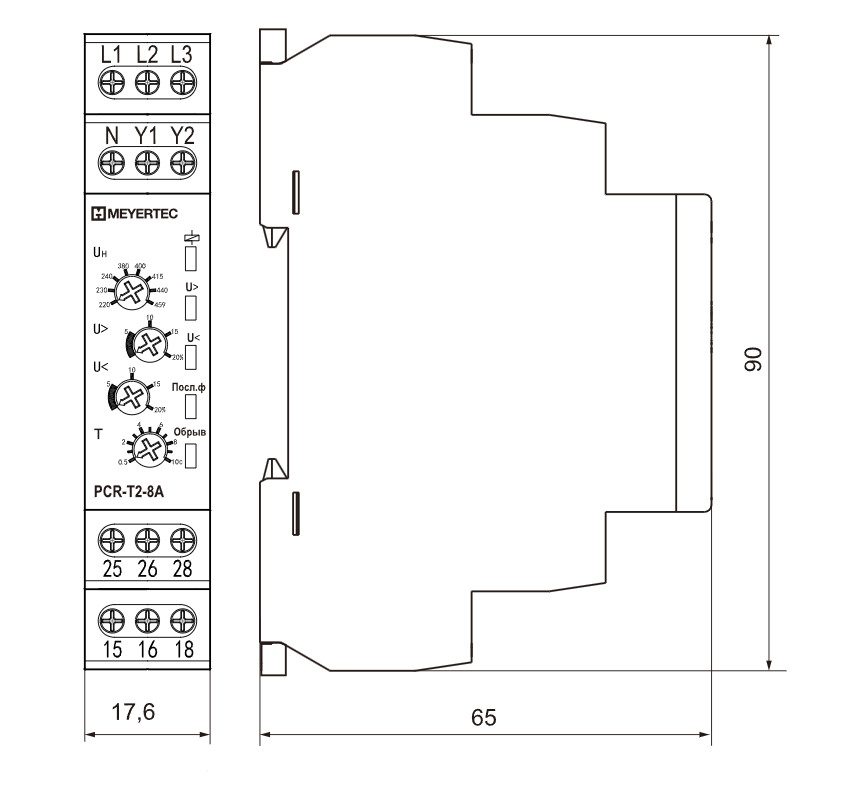

        Габаритные размеры PCR-T2-8A



       Схемы подключения

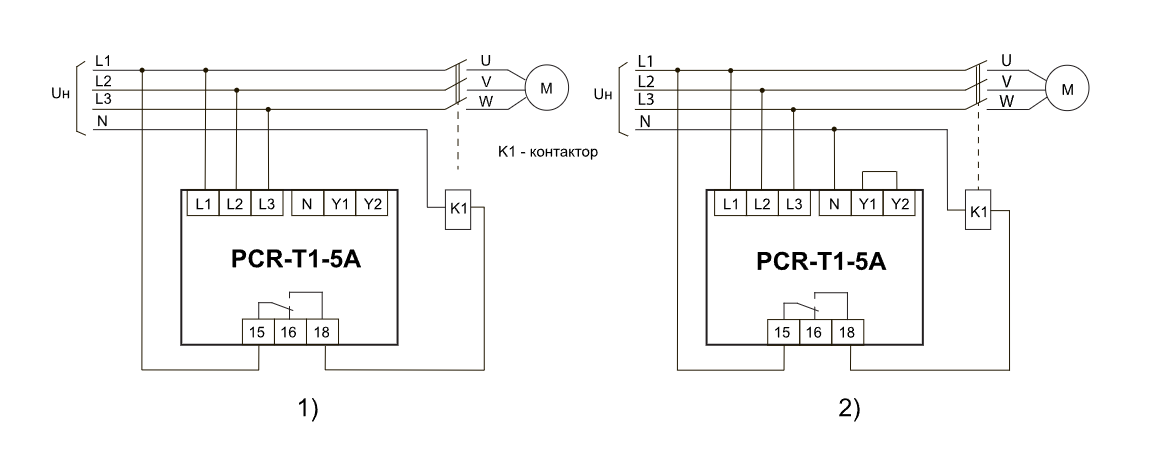

       Схема подключения реле модификации PCR-T1-5A

       Схема подключения реле модификации PCR-T1-5A

1) ЗФ3П (3 фазы, 3 провода, 3-проводная схема подключения) – без контроля нейтрали (L1, L2, L3)

2) 3Ф4П (3 фазы, 4 провода, 4-проводная схема подключения) – с контролем нейтрали (L1, L2, L3, N)

       Руководство по эксплуатации MEYERTEC PCR
