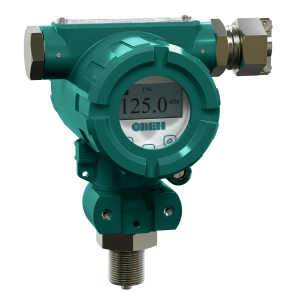

Датчики серии ПД100-ДИ/ДВ/ДИВ-115-0,25/0,5-EXD предназначены для непрерывного преобразования избыточного/вакуумметрического/избыточно-вакуумметрического давления измеряемой среды в унифицированный сигнал постоянного тока 4…20 мА с взрывозащитой типа «Взрывонепроницаемая оболочка» 1Exd IICT6Gb.

Технология «кремний-на-кремнии» (КНК), по которой выполнена данная модель, в настоящее время является наиболее перспективной технологией, т.к. предлагает наилучшее соотношение стоимость/качество преобразования. Технология основана на изготовлении сенсора из монокристалла кремния с нанесенным на него методом диффузии тензорезистивным мостом.

Достоинствами данной технологии являются высокая стабильность, низкий гистерезис, высокая перегрузочная способность и высокая чувствительность – соответственно, точность преобразования.

Датчики ПД100-ДИ/ДИВ/ДВ-115-0,25/0,5-EXD предназначены для систем автоматического регулирования и управления на взрывоопасных основных и вторичных производствах промышленности, требующих применения взрывозащищенного оборудования: газотранспортные и газораспределительные системы, нефтепромыслы, объекты транспортировки и переработки нефти, НПЗ, и т.п.

Основные характеристики

• измерение избыточного/вакуумметрического/избыточно-вакуумметрического давления нейтральных к нержавеющей стали AISI 316L(мембрана), AISI 304SS(штуцер) сред (природный газ, нефть, вода, слабоагрессивные жидкости).
• преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
• верхний предел измеряемого давления (ВПИ) – от 16 кПа до 25 МПа.
• перегрузочная способность – не менее 200% ВПИ.
• класс точности – 0,25; 0,5.
• взрывозащита «взрывонепроницаемая оболочка» 1 EX D IIC T6 Gb.
• степень защиты корпуса преобразователя – IP65.
• помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014.

  Технические характеристики

Наименование	Значение
Выходной сигнал постоянного тока	4...20 мА, 2-х проводная схема
Исполнение по взрывозащите	"Взыронепроницаемая оболочка" 1Exd IICT6Gb
Основная приведенная погрешность	0,25; 0,5 % ВПИ
Диапазон рабочих температур измеряемой среды	–40…+100 °С
Напряжение питания	12…36 В постоянного тока
Сопротивление нагрузки	0…1,0 кОм (в зависимости от  напряжения питания)
Потребляемая мощность	не более 0,8 Вт
Устойчивость к механическим	группа исполнения V3
воздействиям	по ГОСТ Р 52931
Степень защиты корпуса	IP65
Устойчивость к климатическим воздействиям	УХЛ3.1
Диапазон рабочих температур окружающего воздуха	–40…+80 °С
Атмосферное давление рабочее	66...106,7 кПа
Среднее время наработки на отказ	не менее 500 000 ч
Средний срок службы	12 лет
Межповерочный интервал	2 года
Методика поверки	КУВФ.406230.100 МП
Вес без упаковки / в упаковке	1,0 кг / 1,5 кг
Штуцер для подключения давления	M20×1,5 по ГОСТ 2405-88, с резьбой G 1/2(кодировка 175) и G 1/4 (кодировка 185). черт.20
Тип электрического соединителя	Кабельный ввод под бронированный кабель 6-10 мм, диаметр брони 10-15 мм
Габаритный размер	не более 155×100 мм
Перегрузочная способность	не менее 200 % от ВПИ
Предельное давление перегрузки	не менее 400 % от ВПИ

  Модификации:
