РЗУ-420 Калибратор токовой петли

Главная Каталог Контрольно-измерительные приборы Ручные задатчики сигналов РЗУ-420 Калибратор токовой петли

РЗУ-420 Калибратор токовой петли

Артикул: 39802
Наличие товара: Товар есть в наличии
20 736 рублей
-
+

Описание РЗУ-420 Калибратор токовой петли

РЗУ-420 Калибратор токовой петли
Назначение
Переносной задатчик сигнала 4…20 мА РЗУ-420 предназначен для задания унифицированных сигналов тока 4…20 мА в процессе испытания систем автоматики, а также для контроля величины тока и напряжения. Питание токового контура может осуществляться как от испытываемой системы, так и от прибора.
Исполнение прибора – переносное, с автономным питанием от батарей. Возможно также питание прибора от сети 220 В с применением внешнего сетевого адаптера.
Прибор имеет интуитивно понятный интерфейс и прост в использовании. Широкая функциональность РЗУ-420, эргономичность и невысокая стоимость делают его незаменимым для наладчика АСУ ТП при проведении пуско-наладочных работ. Использование РЗУ-420 позволяет существенно сократить время пуско-наладки.
Калибратор токовой петли РЗУ-420 прошел всестороннее тестирование в условиях реальной работы и получил положительные оценки во всех технических проверках и тестах.

Возможности РЗУ-420
  • Одновременное отображение на дисплее задания тока с точностью до тысячной доли мА и отображение выходного задания в процентах от шкалы 4…20 мА с точностью до десятой доли процента.
  • Диапазон задания тока: 0…25 мА (по шкале с линейной зависимостью).
  • РЗУ-420 имеет возможность измерять такие параметры токовой петли, как ток I и напряжение U.
  • Прибор может работать как от внешнего источника питания, так и от встроенного. Переключение режимов производится нажатием клавиши на панели прибора с постоянным отображением выбранного режима питания на дисплее.
  • Прибор позволяет производить как плавное задание тока с дискретностью 0,1 % шкалы, так и пошаговое задание тока каждые 1 мА. Также РЗУ-420 позволяет генерировать сигнал 4…20 мА в режиме функционального задания: меандр, пила, треугольник, синусоида. Переключение режима задания производится клавишей на лицевой панели прибора с постоянным отображением выбранного режима на дисплее.
  • Прибор имеет индикацию обрыва токовой петли. При обрыве токовой петли загорается сообщение «обрыв» на ЖК-индикаторе.
  • Прибор имеет индикацию состояния батареи питания, постоянно отображаемую на дисплее, что позволяет рассчитать предполагаемое время работы от данного комплекта батарей.
  • Дисплей прибора оснащен подсветкой для возможности работы в условиях с недостаточной освещенностью.
  • Максимальная основная погрешность задания/измерения составляет всего ±0,1 %.
  • Корпус прибора выполнен из ударопрочного пластика с уровнем пылевлагозащиты IP20.
  • Имеется сертификат средства измерения.

Допустимый диапазон температур окружающей среды:
  • Рабочий: 0…+50 °С
  • Хранения: -40…+85 °С
  • Уровень пылевлагозащиты изделия - IP20
Элементы управления

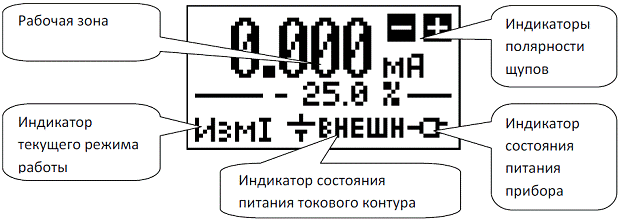

Общий вид экрана прибора после включения калибратора токовой петли РЗУ-420
Экран калибратора токовой петли РЗУ-420
Экран калибратора токовой петли РЗУ-420
На экране прибора имеется рабочая зона, содержимое которой меняется в зависимости от текущего режима работы, и постоянно присутствующие во всех режимах работы индикаторы:
  • индикатор текущего режима работы;
  • индикатор состояния питания токового контура;
  • индикатор состояния питания прибора;
  • индикаторы полярности щупов.
Индикатор текущего режима работы показывает один из режимов:
"режим измерения тока РЗУ-420" – режим измерения тока;
"режим измерения напряжения РЗУ-420" – режим измерения напряжения;
"режим генерации тока со ступенчатым изменением задания РЗУ-420" – режим генерации тока со ступенчатым изменением задания;
"режим генерации тока с плавным изменением задания РЗУ-420" – режим генерации тока с плавным изменением задания;
"режим генерации тока с функциональным изменением РЗУ-420" – режим генерации тока с функциональным изменением.

Задания калибратора токовой петли РЗУ-420

https://www.owen.ru/thumbs/14/ekran_rzu-420_v_rezhime_izmereniya_napryazheniya___98e4fe82-325x176-d.gif
Экран прибора в режиме измерения напряжения
https://www.owen.ru/thumbs/14/ekran_rzu-420_v_rezhime_generaczii_toka___047845bd-327x178-d.gif

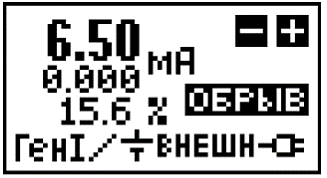

Экран прибора в режиме генерации тока с плавным изменением задания

Экран прибора в режиме генерации тока с функциональным изменением задания
https://www.owen.ru/thumbs/14/rabochij_rezhim_kalibratora_tokovoj_petli_rzu-420___1fe3b28e-369x312-d.gif
Настройка параметров РЗУ-420
https://www.owen.ru/thumbs/14/rabochij_rezhim_kalibratora_tokovoj_petli_rzu-420_1___27dd64f2-336x312-d.gif
Рабочий режим калибратора токовой петли РЗУ-420
В рабочей области экрана отображаются:
  • заданное значение тока в мА;
  • реальное измеренное значение тока в контуре в мА;
  • проценты заданного значения тока от стандартной шкалы 4…20 мА (4,0 мА – 0%, 20,0 мА – 100%);
  • индикатор обрыва контура (зажигается, если установившийся ток контура не соответствует заданию – например, из-за того, что контур не замкнут либо сопротивление нагрузки слишком велико);
  • индикаторы падения напряжения на нагрузке и ориентировочного сопротивления нагрузки.
​




Характеристики РЗУ-420 Калибратор токовой петли

Входное сопротивление в режиме измерения напряжения

 Не менее 50 кОм

Диапазон допустимых внешних напряжений питания контура

 12…30 В

Диапазон измеряемых напряжений

 0,5…30 В

Диапазон напряжений питания контура, формируемый прибором

 22…24 В

Диапазон напряжений питания от 3-х элементов питания размера АА

 3,3…4,8 В

Диапазон формируемых токов контура

 - стандартный 4…20 мА

Максимальная основная погрешность ±0.1%

 ±0.1%

Форма токового сигнала в режиме функционального задания

 Меандр, пила, треугольник, синусоида
