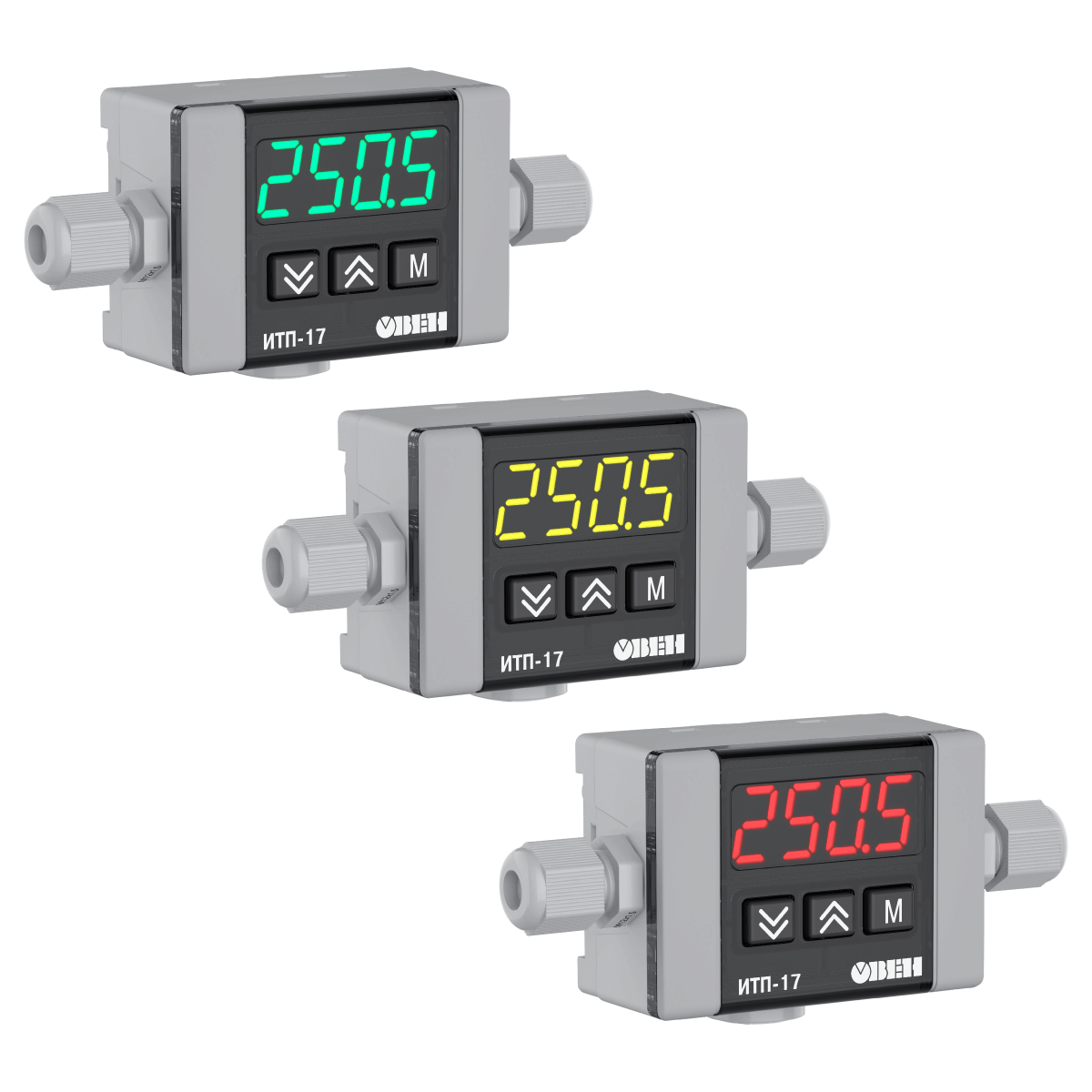

ИТП-17 компактный индикатор с цифровым дисплеем и универсальным входом

ИТП-17 компактный индикатор с цифровым дисплеем и универсальным входом

Артикул: 140098
Наличие товара: По запросу
5 880 рублей
-
+
Модификация:

Описание ИТП-17 компактный индикатор с цифровым дисплеем и универсальным входом

ИТП-17 компактный индикатор с цифровым дисплеем и универсальным входом
Компактный индикатор ИТП-17 предназначен для измерения, отображения и регулирования параметров технологического процесса.

Прибор оснащен универсальным аналоговым входом, к которому можно подключить все стандартные датчики температуры, давления, уровня, влажности, концентрации и расхода. Дискретный выход предназначен для ON/OFF-регулирования или аварийной сигнализации.

При достижении измеряемым параметром критической величины встроенный выход активирует звуковую сигнализацию и индикатор на пульте диспетчера, а также автоматически блокирует работу оборудования до возвращения измеряемой величины в нормальный диапазон.

Параметры отображаются на трехцветном дисплее зелёным, жёлтым или красным цветом, сигнализируя о состоянии: норма, предупреждение или авария. Цвет индикации меняется автоматически. Пользователь сам задает пороги для переключения цветов в зависимости от задачи.

Преимущества
  • Совместимость с любыми датчиками
  • Поддерживает 42 типа сигналов: ТС, ТП, U, I
  • Компактный монтаж в щит
  • В отверстие светосигнальной арматуры 22 мм
  • Трехцветная индикация
  • Построение до пяти цветоразделенных зон
  • Две функции дискретного выхода
  • Регулирование параметров или аварийная сигнализация
Возможности
  • Индикация измеренного значения на трёхцветном цифровом дисплее
  • Выход 200 мА, 42 В для сигнализации или управления
  • Настройка динамической цветовой индикации по заданным порогам
  • Режим статического отображения параметра: зелёный, жёлтый или красный цвет
  • Индикация аварии при неисправности датчика
  • Подключение через micro USB для настройки в Owen Configurator
  • Монтаж щитового прибора с помощью съемных винтовых клемм
Основные технические характеристики
Входы и выходы
1 × AI
1 × DO транзисторный ключ 200 мА 42 В
Интерфейсы
1 × micro USB
2 типа корпусов
щитовой 48×26×72мм
настенный 71×51×30 мм
Питание
=24 В
Работа индикации

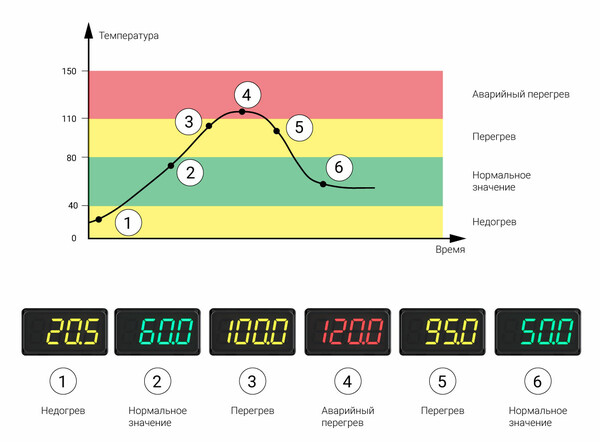

ИТП-17 обеспечивает наглядное отображение текущего состояния измеряемой величины с помощью автоматической смены цвета дисплея. Можно настроить до пяти цветоразделенных зон. Цвет подсветки меняется в зависимости от значения параметра, чтобы оператор мог мгновенно определить критичность показаний.

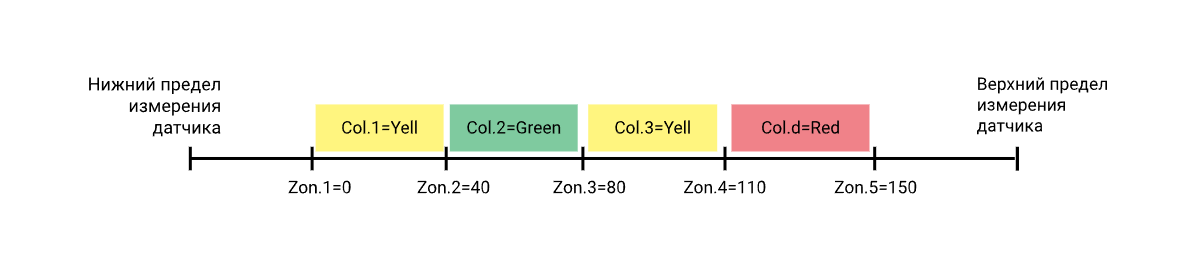

Пользователь самостоятельно задаёт пороги переключения для каждого диапазона: например, от 0 до 50 °C – недогрев, от 50 до 90 °C – нормальное значение и так далее.

Можно задать любые границы зон и соответствующие им цвета внутри диапазона измерения. Главное – значения каждой следующей границы должны быть больше предыдущей.

Технические характеристики

Общие сведения

Напряжение питания

10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт

Корпус Щ9

48×26×72 мм

IP65 со стороны лицевой панели

IP20 со стороны клемм

Корпус Н3

71×51×30 мм

IP65

Цвет индикации

зеленый, желтый, красный

Индикатор

4-разрядный с высотой цифр 14 мм

Входы

Количество

1 × AI

Время опроса входа, не более

1 с

Подключаемые сигналы

Ток: 0...5 мА, 0(4)…20 мА

Напряжение: 0(2)…10 В

Термосопротивления: 50/100/500/1000 Ом, Cu, Pt, Ni, М, П, Н

Термопары: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП, ТПР, ТМК

Входное сопротивление при измерении напряжения, не более

100 кОм

Пределы допускаемой основной приведенной погрешности измерений, не более:

±0,25 %

ТС, сигналы напряжения и силы постоянного тока

±0,5 %

ТП, пирометры

Выходы

Количество

1 × DO, выход К

Тип выхода

К

Транзисторный ключ n-p-n: 200 мА, 42 В

Эксплуатация

Рабочая температура

-40…+60 ⁰С

Средняя наработка на отказ

100 000 ч

Средний срок службы

12 лет

Гарантия

2 года

Устойчивость к механическим воздействиям

Соответствует группе исполнения N2 по ГОСТ Р 52931–2008

Устойчивость к электромагнитным воздействиям

Соответствует ГОСТ 30804.6.1-2013


Характеристики измерительных датчиков

Общие сведения

Напряжение питания

10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт

Корпус Щ9

48×26×72 мм

IP65 со стороны лицевой панели

IP20 со стороны клемм

Корпус Н3

71×51×30 мм

IP65

Цвет индикации

зеленый, желтый, красный

Индикатор

4-разрядный с высотой цифр 14 мм

Входы

Количество

1 × AI

Время опроса входа, не более

1 с

Подключаемые сигналы

Ток: 0...5 мА, 0(4)…20 мА

Напряжение: 0(2)…10 В

Термосопротивления: 50/100/500/1000 Ом, Cu, Pt, Ni, М, П, Н

Термопары: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП, ТПР, ТМК

Входное сопротивление при измерении напряжения, не более

100 кОм

Пределы допускаемой основной приведенной погрешности измерений, не более:

±0,25 %

ТС, сигналы напряжения и силы постоянного тока

±0,5 %

ТП, пирометры

Выходы

Количество

1 × DO, выход К

Тип выхода

К

Транзисторный ключ n-p-n: 200 мА, 42 В

Эксплуатация

Рабочая температура

-40…+60 ⁰С

Средняя наработка на отказ

100 000 ч

Средний срок службы

12 лет

Гарантия

2 года

Устойчивость к механическим воздействиям

Соответствует группе исполнения N2 по ГОСТ Р 52931–2008

Устойчивость к электромагнитным воздействиям

Соответствует ГОСТ 30804.6.1-2013

Термопреобразователи сопротивления по ГОСТ 6651-2009

Обозначение сигнала

Описание сигнала

Диапазон измерения, °С

C 50

ТСМ (Cu50) W100="1.426

-50…+200

50 C

ТСМ (50М) W100="1.428

-180…+200

P 50

ТСП (Pt50) W100="1.385

-200…+850

50P

ТСП (50П) W100="1.391"

-200…+850

C100

ТСМ (Cu100) W100="1.426

-50…+200

100C

ТСМ (100М) W100="1.428

-180…+200

P 100

ТСП (Pt100) W100="1.385

-200…+850

100P

ТСП (100П) W100="1.391"

-200…+850

100n

ТСН (100Н) W100="1.617

-60…+180

C500

ТСМ (Cu500) W100="1.426

-50…+200

500C

ТСМ (500М) W100="1.428

-180…+200

P500

ТСП (Pt500) W100="1.385

-200…+850

500P

ТСП (500П) W100="1.391"

-200…+850

500n

ТСН (500Н) W100="1.617

-60…+180

C 1.0

ТСМ (Cu1000) W100="1.426

-50…+200

1.0 C

ТСМ (1000М) W100="1.428

-180…+200

P 1.0

ТСП (Pt1000) W100="1.385

-200…+850

1.0 P

ТСП (1000П) W100="1.391"

-200…+850

1.0 n

ТСН (1000Н) W100="1.617

-60…+180

Термоэлектрические преобразователи по ГОСТ Р 8.585-2001

Обозначение сигнала

Описание сигнала

Диапазон измерения, °С

tC.L

термопара ТХК (L)

-200…+800

tC.J

термопара ТЖК (J)

0…+900

tC.n

термопара ТНН (N)

-200…+1300

tC.HA

термопара ТХА (K)

-200…+1300

tC.S

термопара ТПП (S)

0…+1600

tC.r

термопара ТПП (R)

0…+1600

tC.b

термопара ТПР (В)

+600…+1800

tC.A1

термопара ТВР (А-1)

+1000…+2500

tC.A2

термопара ТВР (А-2)

+1000…+1800

tC.A3

термопара ТВР (А-3)

+1000…+1800

tC.t

термопара ТМК (Т)

-200…+400

Термоэлектрические преобразователи по DIN 43710

Обозначение сигнала

Описание сигнала

Диапазон измерения, °С

tC.dL

Typ.L

-200…+900

Сила постоянного тока

Обозначение сигнала

Описание сигнала

Диапазон измерения, %

I 0.5

0…5 мА

0…100

I0.20

0…20 мА

0…100

I4.20

4…20 мА

0…100

Напряжение постоянного тока

Обозначение сигнала

Описание сигнала

Диапазон измерения, %

u-5.5

-50…+50 мВ

0…100

u 0.1

0…1 В

0…100

u 0.10

0…10 В

0…100

u 2.10

2…10 В

0…100

Пирометры суммарного излучения по ГОСТ 10627-71

Обозначение сигнала

Описание сигнала

Диапазон измерения, °С

P Ir.1

РК-15

400…1500

P Ir.2

РК-20

600…2000

P Ir.3

РС-20

900…2000

P Ir.4

РС-25

1200…2500

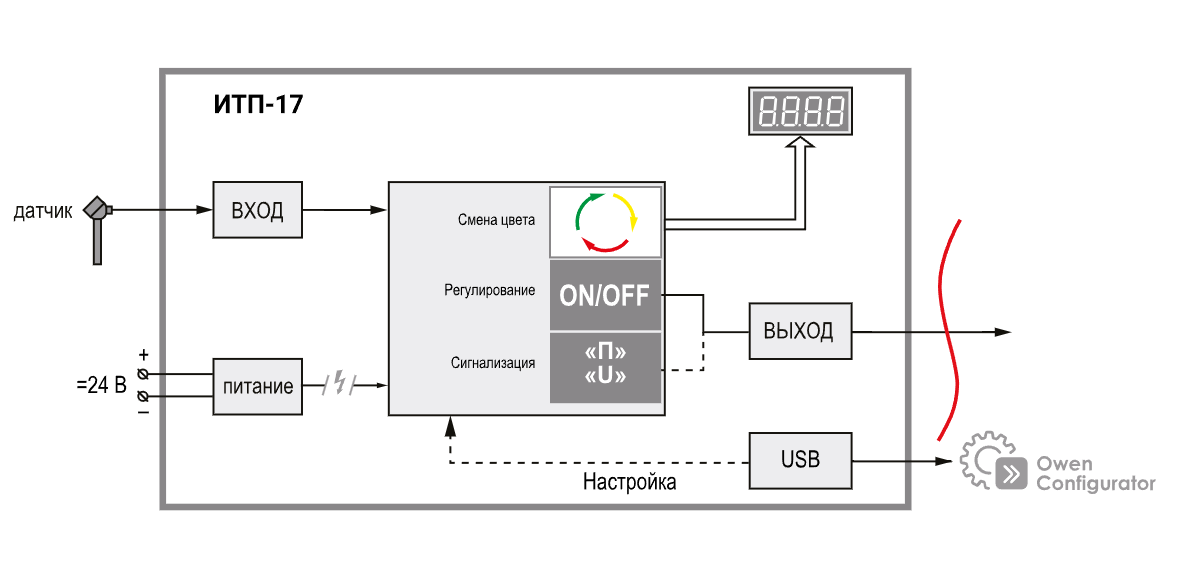

    Функциональная схема

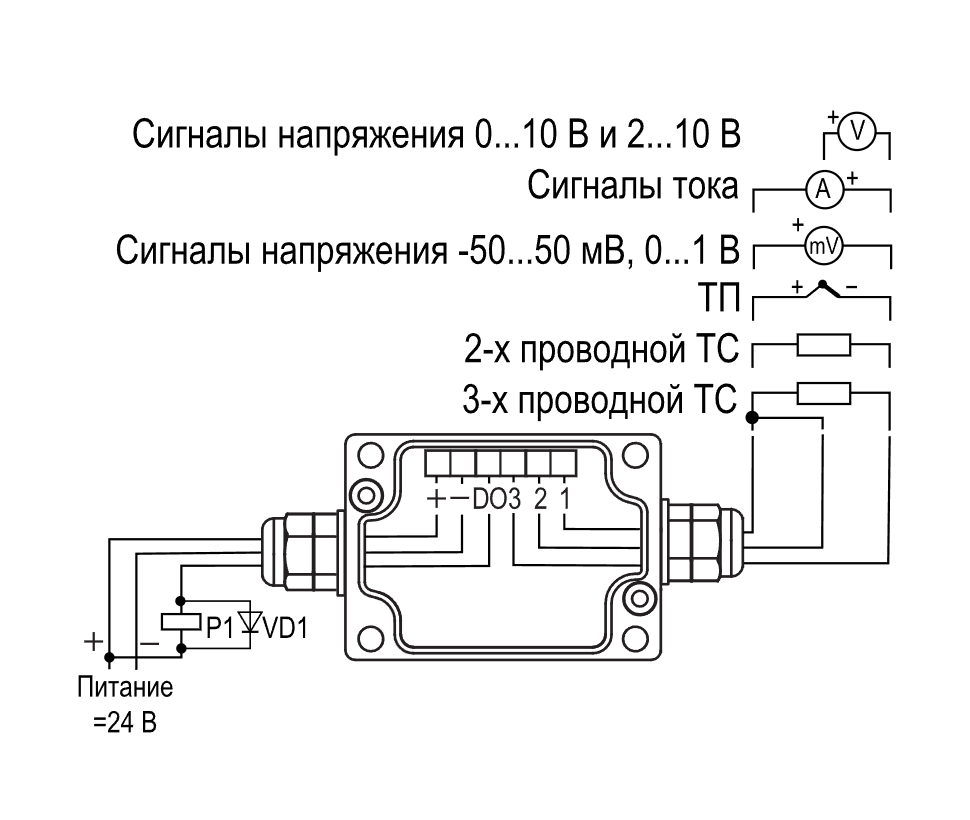

   Схема подключения ИТП.17.Н3​

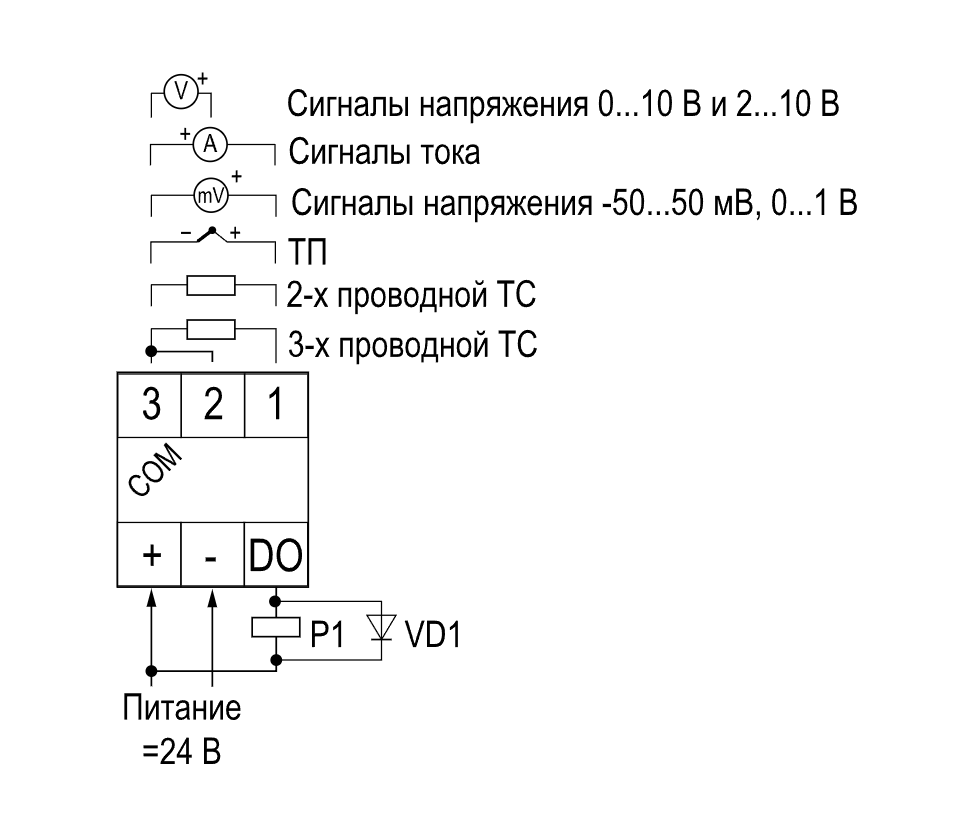

 Схема подключения ИТП.17.Щ9


 Руководство по эксплуатации ИТП-17
