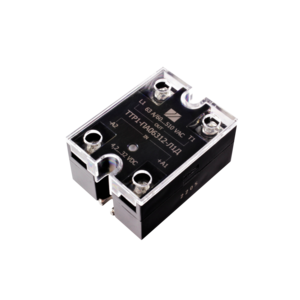

ТТР1-ПА...-Л1Д твердотельные реле для коммутации индуктивной нагрузки

ТТР1-ПА...-Л1Д твердотельные реле для коммутации индуктивной нагрузки

Артикул: 128640
Наличие товара: По запросу
5 148 рублей
-
+
Модификация:

Описание ТТР1-ПА...-Л1Д твердотельные реле для коммутации индуктивной нагрузки

ТТР1-ПА...-Л1Д твердотельные реле для коммутации индуктивной нагрузки
Твердотельные реле для коммутации индуктивной нагрузки с коммутацией силового напряжения в пике, сигнал управления – 4,2...32 VDC.
Особенности
  • Защита от перенапряжения по выходу с помощью защитных диодов.
  • Минимальная токовая перегрузка при коммутации индуктивной нагрузки.
  • Светодиодная индикация управляющего сигнала.
Модификации и коммутируемый ток, среднеквадратичное значение

Модификация

Рекомендуемый режим

Предельно-допустимый режим

ТТР1-ПА02512-Л1Д

~20 А

~25 А

ТТР1-ПА04012-Л1Д

~30 А

~40 А

ТТР1-ПА06312-Л1Д

~48 А

~63 А

ТТР1-ПА08012-Л1Д

~70 А

~80 А

ТТР1-ПА10012-Л1Д

~80 А

~100 А

ТТР1-ПА12512-Л1Д

~100 А

~125 А


Технические характеристики

Наименование параметра, единица измерения

Буквенное обозначение

Значение параметра

Режим измерения

не менее

не более

Ток утечки на выходе в выключенном состоянии (пиковое значение), мА Iут.вых   ±6,0 Uвх =1,6 В; Uком =±800 В
Выходное остаточное напряжение (пиковое значение), В Uос   1,5 Uвх =4,2 В; Iком = ~25, 40, 80, 100, 125 А
1,6 Uвх =4,2 В; Iком = ~63 А
Входной ток, мА Iвх 7 12 Uвх =4,2 В; Uвх =32 В
Время включения/время выключения, мс/мс tвкл/tвыкл   40/10 Uвх =5 В; Uком =60 В; Rн = 100 Ом; fком =50 Гц

Рекомендуемые режимы эксплуатации

Наименование параметра, единица измерения

Буквенное

обозначение

Значение параметра

не менее

не более

Коммутируемое напряжение, среднеквадратичное значение, В Uком ~60 ~420
Входное напряжение во включенном состоянии, В Uвх.вкл 5 25
Входное напряжение в выключенном состоянии, В Uвх.выкл 0 1,0
Рабочий диапазон температур, °С Tокр -40 +85

Предельно допустимые режимы эксплуатации

Наименование параметра, единица измерения

Буквенное

обозначение

Значение параметра

не менее

не более

Максимальное пиковое напряжение на выходе в выключенном состоянии, В Uпик   ±800
Коммутируемое напряжение, среднеквадратичное значение, В Uком ~60 ~510
Входное напряжение во включенном состоянии, В Uвх.вкл 4,2 32
Входное напряжение в выключенном состоянии, В Uвх.выкл -3,5 1,6
Температура перехода, °С Tп -40 +125

       Схемы подключения

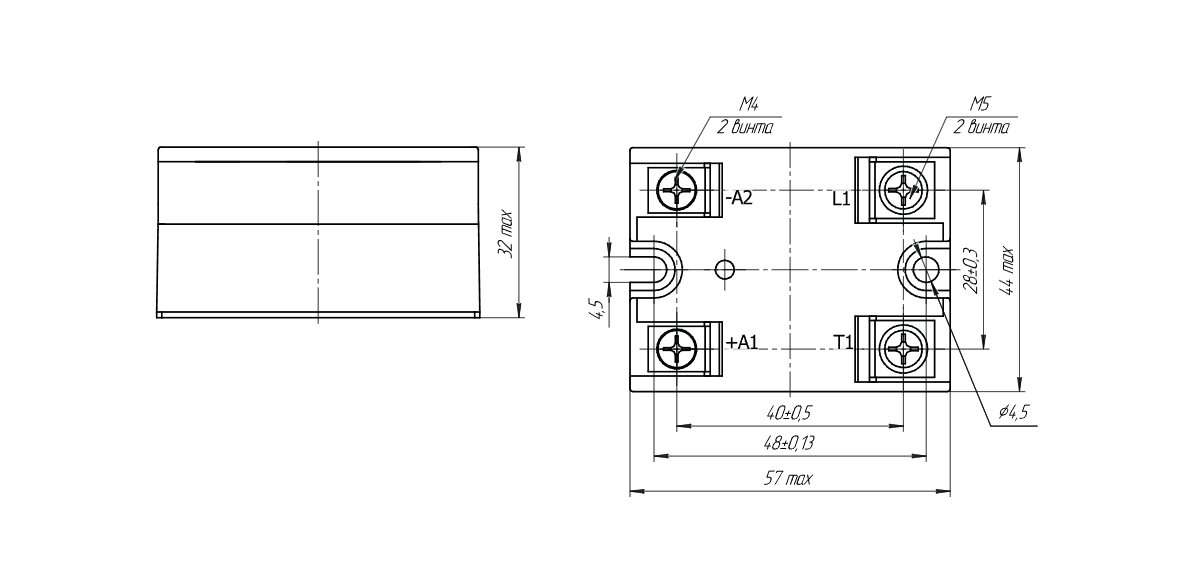

Габаритные размеры твердотельных реле ТТР1-ПА025(040, 063, 080, 100, 125)12-Л1Д

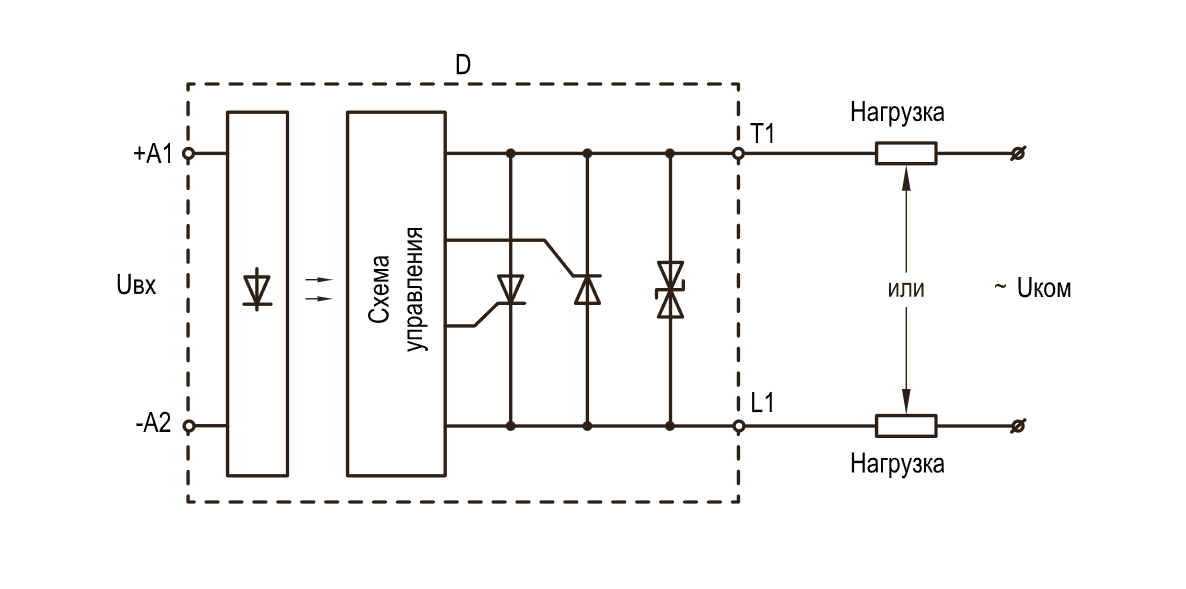

      Схема подключения твердотельных реле ТТР1-ПА025(040, 063, 080, 100, 125)12-Л1Д



Руководство по эксплуатации ТТР1-ПА...-Л1Д
