Микропроцессорное реле времени двухканальное УТ24-X.X

Главная Каталог Контрольно-измерительные приборы Микропроцессорное реле времени двухканальное УТ24-X.X

Микропроцессорное реле времени двухканальное УТ24-X.X

Артикул: 05750
Наличие товара: По запросу
5 940 рублей
-
+
Модификация:

Описание Микропроцессорное реле времени двухканальное УТ24-X.X

Микропроцессорное реле времени двухканальное УТ24-Х.Х
Универсальное двухканальное реле времени УТ24 предназначено для включения и выключения нагрузки по заданной оператор У ом программе. Применяется в качестве таймера, устройства задержки включения или формирователя последовательности импульсов, длительность которых задается пользователем.
Прибор выпускается в корпусах 4-х типов: настенном Н, щитовых Щ1,  Щ2  и  DIN-реечном.

Функциональные возможности реле времени ОВЕН УТ24
  • Запуск программы по команде оператора или подаче питания на прибор (без привязки к календарному времени).
  • Два независимых таймера для формирования двух независимых программ управления исполнительными механизмами.
  • Две программы из конечного и бесконечного числа циклов по 1...30 шагов (каждый шаг задает включение/выключение исполнительного механизма).
  • Подключение трех внешних устройств для запуска, остановки, временной блокировки или сброса программы таймера.
  • Индикация времени, числа циклов и шагов, оставшихся до окончания программы.
  • Программирование кнопками на лицевой панели прибора.
  • Сохранение текущих значений и параметров программы при отключении питания.
  • Защита параметров от несанкционированного доступа.
Технические характеристики
Напряжение питания 130...265 В перем. тока
80...310 В пост. тока
Потребляемая мощность не более 10 ВА
Количество входов управления 3
Подключаемые датчики – коммутационные устройства (контакты кнопок, выключателей,
герконов, реле и т.п.);
– n-p-n–типа с открытым коллекторным выходом;
– датчики с выходным напряжением высокого уровня от 12 до 30 В
 и низкого уровня от 0 до 2,2 В.
Напряж. низкого (активного) уровня на входах 0...2,2 В
Напряжение высокого уровня на входах 12...30 В
Максимально допустимый ток нагрузки
– электромагнитных реле (выход Р) 8 А (220 В и cos  φ> 0,4)
– транзисторных оптопар (выход К) 0,2 А (+50 В)
– оптосимисторов (выход С) 50 мА при 300 В или 0,5 А при tимп = 5 мс, 50 Гц
– дублирующего выхода второго канала 30 мА при +30 В
Количество таймеров 2
Длительность временных интервалов 0...99 ч 59 мин 59,9 с
Дискретность установки длительности временных интервалов 0,1 с
Количество программируемых шагов в цикле до 30
Количество циклов в программе от 1 до 9999 или бесконечное
Время задержки начала выполн. программы 0...9 ч 59 мин 59,9 с
Типы корпусов
– настенный Н 130×105×65, IP44
– щитовой Щ1 96×96×70 мм, IP54 со стороны передней панели
– щитовой Щ2 96×48×100 мм, IP54 со стороны передней панели
– DIN-реечный Д  90×72×58 мм, IP20 со стороны передней панели
Условия эксплуатации
Температура окружающего воздуха +1...+50 °С
Атмосферное давление 86...106,7 кПа
Относительная влажность воздуха (при 25 °С) не более 80 %


    Функциональная схема прибора



                                 Функциональная схема ОВЕН УТ24
    МОДИФИКАЦИИ:
                    Модификации ОВЕН УТ24
                              УТ24-Х.Х


   Элементы управления


                                                   Элементы управления ОВЕН УТ24
Функции кнопок
Элементы управления УТ24 Кнопка в режиме РАБОТА предназначена для переключения вывода на индикатор показаний первого таймера на показания второго и обратно.
Элементы управления УТ24 Кнопка в режиме РАБОТА предназначена для переключения формата времени, выводимого на индикатор, а также для просмотра числа шагов, оставшихся до конца цикла, и количества циклов, оставшихся до конца программы.
Элементы управления УТ24 Элементы управления УТ24 Кнопки в режиме ПРОГРАММИРОВАНИЕ используются для выбора параметра и установки его значения.
Элементы управления УТ24 Кнопка предназначена для входа в режим ПРОГРАММИРОВАНИЕ, для установки значения параметра, записи его в энергонезависимую память прибора и выхода в режим РАБОТА.
Показания индикаторов на лицевой панели
4-х разрядный цифровой индикатор Отображает по выбору пользователя:
– оставшееся до окончания программы время;
– оставшееся до конца выполнения программы число циклов;
– оставшееся до окончания цикла число шагов.
Светодиоды «Вых1», «Вых2» Сигнализирует о том, что включено, соответственно, выходное устройство первого таймера, выходное устройство второго таймера.
Светодиод «1кан» На индикатор выводится информация о состоянии 1-го таймера.
Светодиод «2кан» На индикатор выводится информация о состоянии 2-го таймера.
Светодиод «цикл» На индикатор выводится информация о количестве оставшихся до конца программы циклов.
Светодиод «шаг» На индикатор выводится информация о количестве оставшихся до конца цикла шагов.
Светодиод «мин» В старшем разряде индикатора отображаются минуты.
Светодиод «час» В старшем разряде индикатора отображаются часы.

  Схемы подключения


https://www.owen.ru/thumbs/13/shema_podklyucheniya_rele_vremeni_ut24_s_relejnym_vyhodom___b0609fa4-300x405-d.png
Схема подключения реле времени УТ24 с релейным выходом
https://www.owen.ru/thumbs/13/shema_podklyucheniya_rele_vremeni_ut24_s_optotranzistornym_vyhodom___52f9f1ad-300x405-d.png
Схема подключения реле времени УТ24 с оптотранзисторным выходом

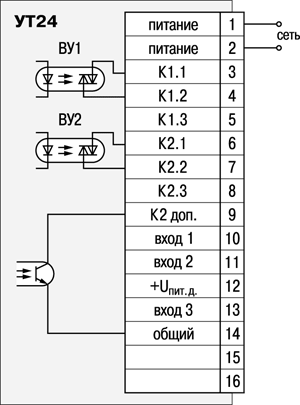

https://www.owen.ru/thumbs/13/shema_podklyucheniya_rele_vremeni_ut24_s_optosimistornym_vyhodom___b40fc445-300x405-d.png
Схема подключения реле времени УТ24 с оптосимисторным выходом
https://www.owen.ru/thumbs/13/shema_podklyucheniya_pribora_v_din-reechnom_ispolnenii_korpusa___9050df76-543x308-d.jpg
 Схема подключения прибора в DIN-реечном исполнении корпуса








Характеристики Микропроцессорное реле времени двухканальное УТ24-X.X

Время задержки начала выполн. программы

 0...9 ч 59 мин 59,9 с

Диапазон рабочих температур

 +1...+50 °С

Дискретность установки длительности временных интервалов

 0,1 с

Длительность временных интервалов

 0...99 ч 59 мин 59,9 с

Количество входов управления

 3

Количество программируемых шагов в цикле

 до 30

Количество таймеров

 2

Количество циклов в программе

 от 1 до 9999 или бесконечное

Максимально допустимый ток нагрузки

 – дублирующего выхода второго канала 30 мА при +30 В

Напряж. низкого (активного) уровня на входах

 0...2,2 В

Напряжение высокого уровня на входах

 12...30 В

Напряжение питания

 130...265 В перем. тока 80...310 В пост. тока

Подключаемые датчики

 – коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.); – n-p-n–типа с открытым коллекторным выходом; – датчики с выходным напряжением высокого уровня от 12 до 30 В и низкого уровня от 0 до 2,2 В.

Потребляемая мощность

 не более 10 ВА

Тип корпуса

 – DIN-реечный Д 90×72×58 мм, IP20 со стороны передней панели
